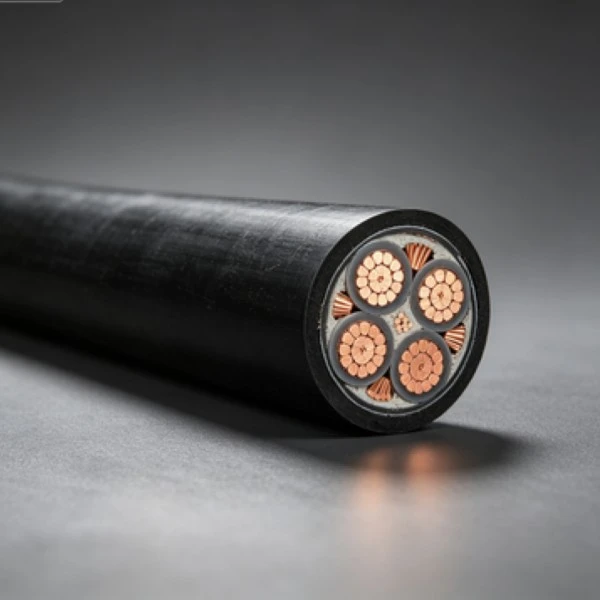

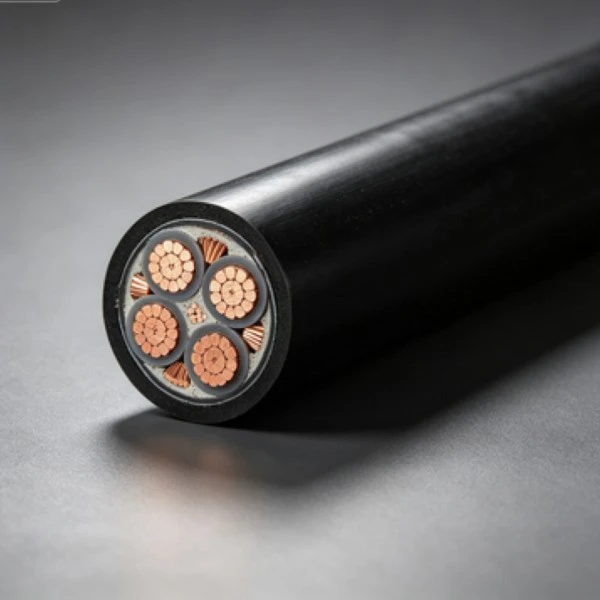

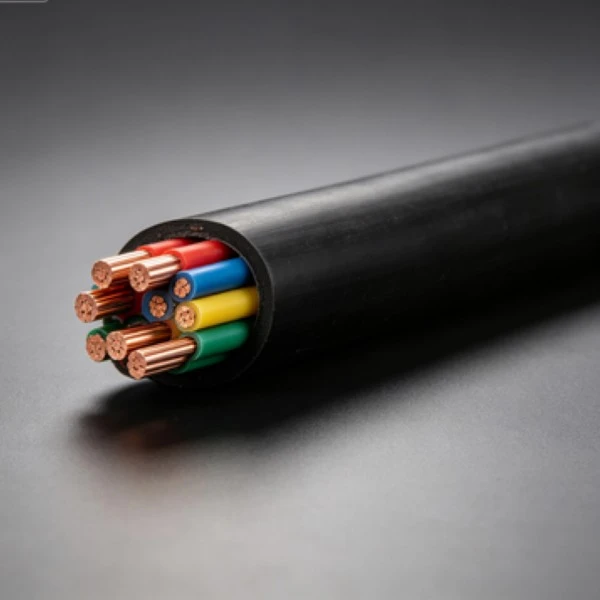

Měděný PVC nízkonapěťový napájecí kabel je konstrukce nízkonapěťového napájecího kabelu využívající měděné vodiče s PVC izolací. Qiancheng vyrábí tento typ kabelu v různých velikostech vodičů a konfiguracích pro rozvody elektrické energie v budovách, připojení zařízení a další pevné nízkonapěťové obvody. Před výrobou by měl být potvrzen požadovaný průřez vodiče, způsob instalace, délka kabelu a provozní prostředí.
Qiancheng může zajistit výrobu podle požadovaného průřezu vodiče, délky kabelu, množství a konstrukce kabelu. Běžné velikosti vodičů pokrývají aplikace od malých odbočných obvodů až po vysokoproudé nízkonapěťové rozvody. U projektových objednávek mohou být specifikace, balení, značení pláště a požadavky na dodání potvrzeny před výrobou.
Dostupné specifikace lze vybrat podle požadované velikosti vodiče a podmínek instalace. U projektů, které vyžadují specifické délky kabelů nebo identifikační údaje, lze diskutovat o přířezu dodávky a identifikaci pláště.
U hotových kabelů lze kontrolovat odpor vodičů, izolační stav, rozměrovou konzistenci a další použitelné požadavky. Inspekční záznamy a technické dokumenty mohou být poskytnuty podle specifikace produktu a požadavků projektu.
Řízení výroby zahrnuje zpracování vodičů, vytlačování izolace PVC a kontrolu hotových kabelů. Klíčové rozměry, jako je průměr vodiče, tloušťka izolace a hotový vnější průměr, jsou kontrolovány podle platných technických požadavků, aby byla zachována konzistence mezi výrobními dávkami.
Velikost a konstrukce vodiče by měla odpovídat očekávanému zatížení, úrovni napětí, způsobu pokládky, okolní teplotě a mechanickým podmínkám. Pevná vnitřní elektroinstalace, kabelová vedení, připojení zařízení a další nízkonapěťové aplikace mohou vyžadovat různé specifikace, i když je jmenovité napětí stejné.
|
Jmenovitá sekce (mm²) |
Minimální počet vodičů |
Vnější průměr vodiče (mm) |
Jmenovitá tloušťka PVC izolace/mm |
Přibližný vnější průměr izolace/mm |
Maximální odpor vodiče při 20℃ (Ω/km) měď |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Měděné vodiče poskytují proudovou cestu, zatímco izolace z PVC odděluje vodič od okolního prostředí. Skutečná proudová zatížitelnost a přípustná provozní teplota závisí na velikosti vodiče, způsobu instalace, okolních podmínkách a příslušné specifikaci kabelu.
Směsi PVC mohou poskytovat vlastnosti zpomalující hoření v závislosti na zvoleném složení materiálu a použitelné normě produktu. Pokud projekt specifikuje konkrétní klasifikaci zpomalující hoření, měla by být požadovaná třída potvrzena na základě technické dokumentace kabelu, nikoli převzata ze samotného materiálu PVC.
Izolace a plášť z PVC poskytují ochranu proti běžnému zacházení a vystavení vlivům prostředí, ke kterým dochází při vhodné instalaci. Během konstrukce by měl být kabel stále chráněn před nadměrnou tažnou silou, ostrými hranami, rozdrcením a ohýbáním nad stanovené limity.
Kabel lze uvažovat pro běžné vnitřní i venkovní nízkonapěťové instalace, pokud zvolená PVC konstrukce odpovídá podmínkám prostředí. Vlhkost, teplota, sluneční záření, vystavení chemikáliím a mechanickému zatížení by měly být vyhodnoceny pro instalace mimo běžné podmínky stavebního vedení.
Pro bezpečný provoz jsou důležité správné dimenzování vodičů, ochrana obvodu a způsob instalace. Výběr kabelu by měl brát v úvahu očekávaný zatěžovací proud, pokles napětí, okolní teplotu, podmínky seskupování a povolený způsob instalace. Skrytá instalace by se také měla řídit platnými místními elektrotechnickými předpisy.
Měděný PVC nízkonapěťový napájecí kabel může být určen pro nízkonapěťové obvody v domech, bytech a jiných budovách, včetně osvětlení, zásuvkových a zařízení. Typ vedení, velikost vodiče a podmínky instalace by měly být potvrzeny podle elektrického návrhu.
Typické aplikace zahrnují obchody, kanceláře, hotely, školy, nemocnice a další komerční nebo veřejné budovy, kde jsou vyžadovány nízkonapěťové elektrické obvody. Specifikace kabelu by měla odpovídat zatížení obvodu, metodě vedení a místním elektrickým požadavkům.
Kabel lze použít pro vhodné dočasné nebo trvalé nízkonapěťové obvody na staveništích, v panelových domech a zařízeních staveniště. Tam, kde jsou kabely vystaveny opakovanému pohybu, nárazu nebo tažení, je třeba místo toho zvážit konstrukci speciálně určenou pro flexibilní provoz.
Nízkonapěťové obvody v dílnách, skladech, logistických zařízeních a dalších prostředích lehkého průmyslu mohou používat tento typ kabelu pro osvětlení, připojení zařízení a rozvod energie. Při určování vhodného opláštění a způsobu instalace by měla být přezkoumána expozice prachu, teplotě, oleji a chemikáliím.
Aplikace mohou zahrnovat venkovské budovy, zemědělská zařízení, osvětlení farem a další nízkonapěťovou infrastrukturu. Venkovní nebo vlhká místa vyžadují ochranu proti vlhkosti, UV záření, mechanickou ochranu a použitelnou metodu instalace.
Kabel lze použít ve vhodných nízkonapěťových obvodech pro osvětlení, monitorovací zařízení a podpůrná elektrická zařízení v obcích, na parkovištích, v parcích a dalších městských prostředích. Zvolená specifikace by měla odpovídat skutečnému vedení trasy a podmínkám prostředí.
U zámořských projektů by měla být kabelová konstrukce a dokumentace zkontrolována podle elektrických norem a certifikačních požadavků platných na cílovém trhu. Velikost vodiče, jmenovité napětí, vlastnosti izolace a pláště, balení, značení a zkušební dokumentace mohou být potvrzeny před odesláním.
Kabel lze také uvažovat pro vhodná připojení nízkonapěťových zařízení, odbočných obvodů a podpůrných elektrických systémů. Aplikace zahrnující nepřetržitý pohyb, vysoké mechanické namáhání, vysokou teplotu nebo speciální požadavky na požární vlastnosti mohou vyžadovat jinou konstrukci kabelu.
A: Průřez vodiče by měl být zvolen podle očekávaného zatěžovacího proudu, povoleného poklesu napětí, způsobu instalace, okolní teploty a délky obvodu. Hodnoty uvedené v technické tabulce poskytují rozměry vodičů a údaje o odporu, ale neměly by být použity samostatně pro stanovení přípustného proudu pro konkrétní instalaci.
Odpověď: Technická tabulka obsahuje pevné i lankové konstrukce pro některé menší velikosti vodičů, např. 1,5 mm², 2,5 mm², 4 mm² a 6 mm². Vhodná konstrukce závisí na požadované flexibilitě, způsobu instalace a příslušné specifikaci.
Odpověď: Typické položky kontroly mohou zahrnovat stejnosměrný odpor vodiče, stav izolace, měření rozměrů a testování odolnosti vůči napětí podle příslušné normy produktu a specifikace nákupu. Pokud projekt vyžaduje specifické kontrolní zprávy nebo záznamy o zkouškách, měly by být tyto požadavky potvrzeny před výrobou.
Odpověď: Zámořské objednávky mohou být přezkoumány podle napětí na cílovém trhu, standardu kabelů, značení, balení a požadavků na dokumentaci. Příslušná norma by měla být specifikována předem, protože požadavky na nízkonapěťové kabely se na jednotlivých trzích liší.
Odpověď: Délku kabelu, identifikační označení a balení lze projednat podle výrobní specifikace a množství objednávky. Pro vlastní požadavky by měly být před výrobou potvrzeny požadované informace o značení, délková tolerance, způsob balení a dodací množství.
Odpověď: Uveďte požadovaný průřez vodiče, konstrukci kabelu, jmenovité napětí, celkovou délku, objednané množství, aplikaci, způsob instalace a místo dodání. U projektových zakázek by měla být zahrnuta také požadovaná norma, kontrolní dokumenty, označení pláště a specifikace balení.
Odpověď: Standardní konstrukce nízkonapěťových silových kabelů z PVC se obecně vybírají podle jejich specifikovaného způsobu instalace. Tam, kde bude kabel vystaven nepřetržitému tažení, opakovanému ohýbání nebo kroucení, je třeba zvážit flexibilní kabel speciálně určený pro mobilní provoz.
Odpověď: Potvrďte model kabelu, velikost vodiče, jmenovité napětí, délku kabelu a příslušnou normu podle projektové specifikace. Při instalaci dodržujte požadovaný poloměr ohybu a podmínky tahu a chraňte kabel před nadměrnou mechanickou silou, ostrými hranami a nevhodným vystavením okolnímu prostředí.
Pro cenovou nabídku měděného PVC nízkonapěťového napájecího kabelu uveďte požadovaný rozměr vodiče, úroveň napětí, množství, délku kabelu, způsob instalace a místo určení. Qiancheng může před zadáním objednávky zkontrolovat specifikaci a potvrdit příslušné požadavky na výrobu a dokumentaci.
