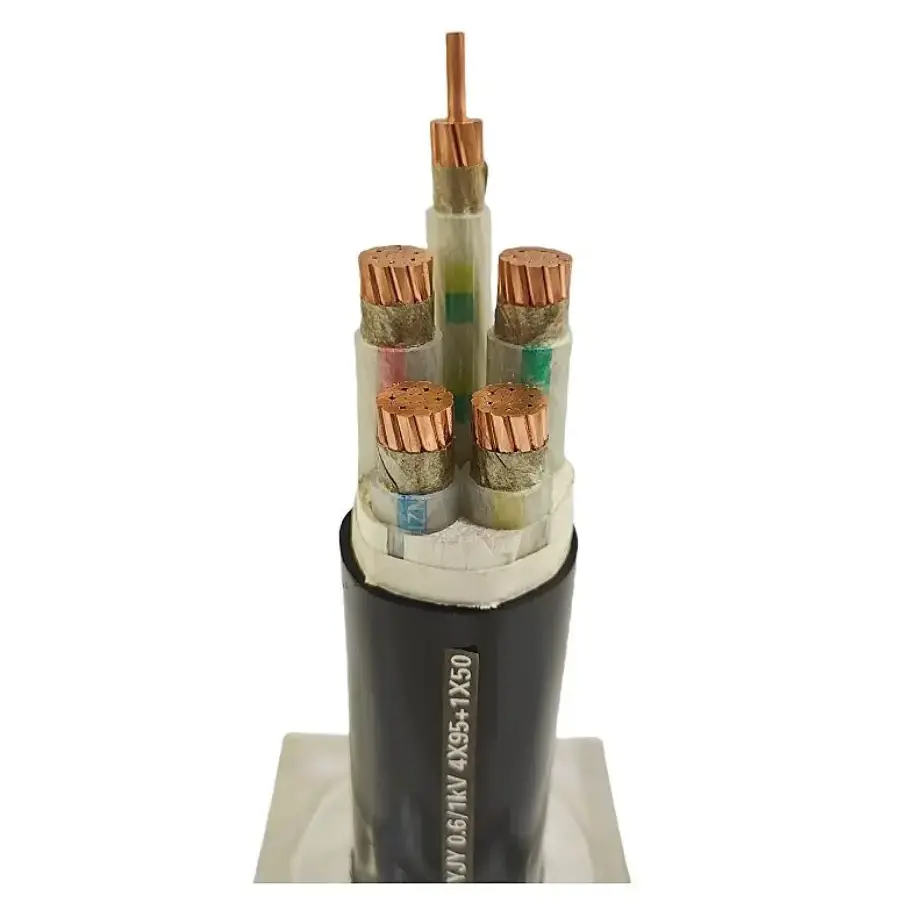

Qianchengvyrábí napájecí kabely pro uhelné doly pro nízkonapěťový přenos energie a připojení zařízení v aplikacích v podzemních uhelných dolech. Kabel používá měděný vodič s izolací XLPE a lze jej vyrobit s plnými nebo lankovými strukturami vodičů podle požadované specifikace. Průřezy vodičů, rozměry izolace a elektrické parametry jsou kontrolovány podle platných požadavků na výrobek, přičemž před dodáním je provedena rozměrová a elektrická kontrola.
U podzemních důlních energetických projektů závisí výběr kabelu na více než velikosti vodiče. Požadované napětí, proudová zatížitelnost, struktura vodiče, způsob instalace, mechanické podmínky a použitelné požadavky na zpomalování hoření by měly být posuzovány společně. Qiancheng poskytuje různé velikosti vodičů a konstrukční možnosti, takže specifikace kabelu může být přizpůsobena skutečnému rozvodu důlní energie a požadavkům na připojení zařízení.
Vodič je vyroben z vysoce čisté mědi a je k dispozici v pevné nebo lankové konstrukci. Uvedený rozsah průřezu vodiče je 1,5~120 mm² pro podrobnou konfiguraci vodičů, zatímco níže uvedená tabulka rozměrů produktu uvádí specifikace od 10 mm² do 300 mm². Struktura vodiče se liší podle specifikace, přičemž pro každou velikost je definován minimální počet vodičů, průměr vodiče a tloušťka izolace XLPE.
Například konfigurace s jedním jádrem 1,5 mm² má vnější průměr vodiče 1,36±0,02 mm, zatímco konfigurace s lankem 1,5(B) používá 7 vodičů s vnějším průměrem vodiče 1,56±0,02 mm. Tloušťka izolace XLPE se pohybuje od 0,7 mm do 1,2 mm podle specifikované velikosti vodiče.
| Jmenovitý průřez (mm²) | Minimální počet vodičů | Vnější průměr vodiče (mm) | Jmenovitá tloušťka izolace XLPE (mm) | Přibližný vnější průměr izolace (mm) | Maximální odpor vodiče při 20℃ (Ω/km), měď |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20 ± 0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16,80±0,20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22,00±0,25 | 2.4 | 26.8 |
Hodnoty odporu vodičů v tabulce jsou maximální hodnoty při 20℃ pro uvedené specifikace mědi. Při výběru projektu by měl být průřez vodiče přizpůsoben požadovanému zatěžovacímu proudu, podmínkám instalace a přípustnému poklesu napětí, spíše než výběr pouze podle průřezu.
| Položka | Specifikace |
|---|---|
| Jmenovité napětí | Přizpůsobeno podle požadavků na těžbu |
| Ampacita | Sladěno s průřezem vodiče |
| Odpor vodiče | Přísně kontrolovaná maximální hodnota při 20℃ (měď), viz tabulka rozměrových parametrů |
| Izolační odpor | Vysoká izolační odolnost s materiálem XLPE |
| Odolnost napětí | Před dodáním absolvujte test plného výdržného napětí |
| Provozní frekvence | 50/60 Hz |
| Materiál vodiče | Vysoce čistá měď |
| Struktura vodiče | Pevné / Spletené |
| Oblast průřezu | 1,5~120 mm² |
| Průměr vodiče | Přísná kontrola tolerance |
| Počet vodičů | 1 / 6 / 7 / 12 / 15 / 18 drátů pro různé specifikace |
Izolační systém používá XLPE (Cross-linked Polyethylene) s nominální tloušťkou izolace 0,7~1,2 mm podle specifikace kabelu. Přibližný vnější průměr izolace je 3,0~15,8 mm, přičemž celkový průměr hotového kabelu závisí na konečné struktuře kabelu.
| Výkonová položka | Specifikovaná hodnota nebo požadavek |
|---|---|
| Maximální provozní teplota vodiče | 90℃ |
| Zkratová teplota | 250 ℃ |
| Zpomalení hoření | Stupeň zpomalující hoření volitelný pro podzemní důl |
| Mechanický výkon | Dobrá odolnost v tahu a otěru pro podzemní pokládku |
Konstrukce zpomalující hoření může být specifikována pro hlubinné důlní aplikace, kde projekt vyžaduje další nehořlavé vlastnosti. Příslušné požadavky na kvalitu kabelu a testování by měly být potvrzeny v souladu s prostředím důlní instalace a specifikací projektu.
Výrobní proces společnosti Qiancheng zahrnuje tažení surového měděného materiálu, splétání vodičů, vytlačování XLPE a hotové testování kabelů. Rozměry vodičů, rozměry izolace a elektrické charakteristiky jsou kontrolovány při výrobě a výstupní kontrole podle platné specifikace.
Kabel před expedicí prochází elektrickou a rozměrovou kontrolou, včetně požadované zkoušky odolnosti proti napětí. Qiancheng může poskytnout certifikáty o továrních testech spolu se zprávami o rozměrech a technických parametrech pro odpovídající specifikaci. Tyto záznamy pomáhají zadavatelům projektů a technickým týmům ověřit dodaný kabel podle dohodnutých parametrů produktu.
Surový měděný materiál a fotografie výroby tažení drátu jsou k dispozici jako součást výrobních informací. Prostřednictvím kanálu YouTube společnosti Qiancheng lze také poskytnout videa s ukázkami produktu, která ukazují výrobu a podrobnosti o produktu.
Kabel je určen pro napájení podzemních uhelných dolů a připojení napájení důlních zařízení. Typická kritéria výběru zahrnují zatížení připojeného zařízení, požadovaný průřez vodiče, jmenovité napětí, podmínky vedení kabelů, mechanické vystavení a zda je vyžadována specifikace zpomalující hoření.
Pro aplikace zahrnující řízení a přenos signálu spíše než primární napájení poskytuje Qiancheng takéOvládací kabely. Pro projekty nadzemního přenosu energie je kabel ACSR další kategorií produktů dostupnou od společnosti Qiancheng.
Při specifikaci napájecích kabelů pro uhelný důl by měly být před výrobou potvrzeny následující informace:
Poskytnutí těchto podrobností umožňuje před potvrzením objednávky zkontrolovat specifikaci kabelu se skutečnými požadavky na distribuci důlní energie nebo připojení zařízení.
