Qianchengdodává řídicí kabely pro průmyslové řízení, monitorování zařízení, přenos signálu a automatizační systémy. Sortiment zahrnuje vícežilové konstrukce s měděnými vodiči, izolací XLPE a pláštěm z PVC, se specifikacemi vybranými podle jmenovitého napětí, průřezu vodiče, počtu žil, podmínek instalace a požadavků aplikace.
Řídicí kabely se používají k propojení řídicích obvodů, monitorovacích zařízení, ochranných zařízení a automatizačních komponentů, kde je třeba vést několik elektrických obvodů mezi komponenty systému. Jejich konstrukce je konfigurována na základě vícejádrových spojení, řízeného odporu vodičů, elektrické izolace a mechanické ochrany spíše než požadavků na vyšší proud, které jsou běžně spojeny s přenosem energie.

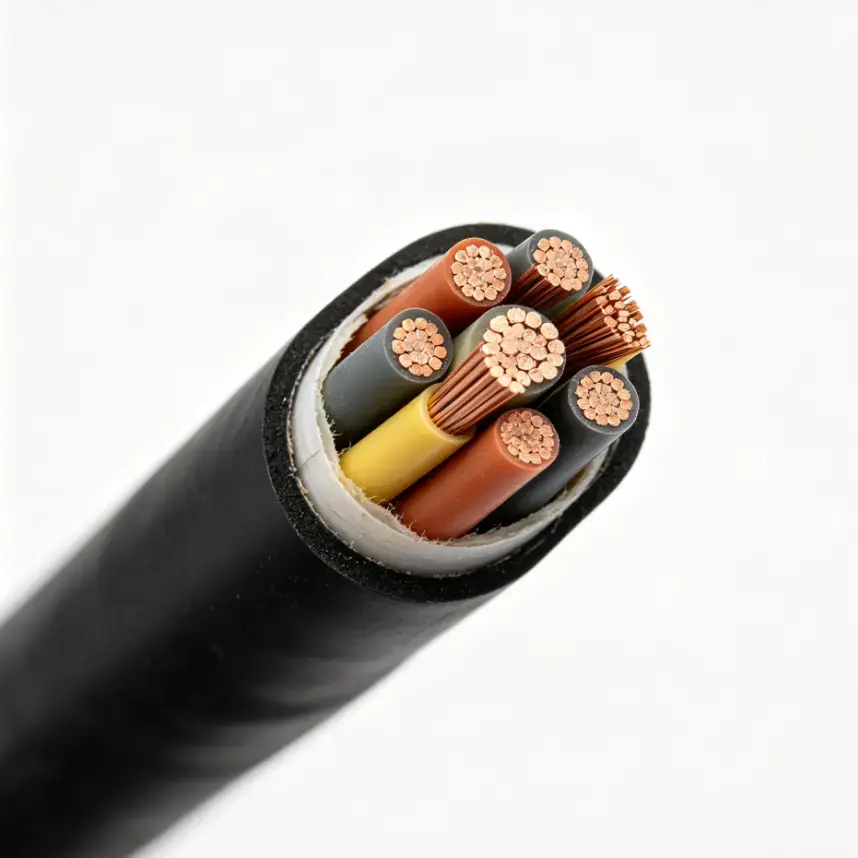

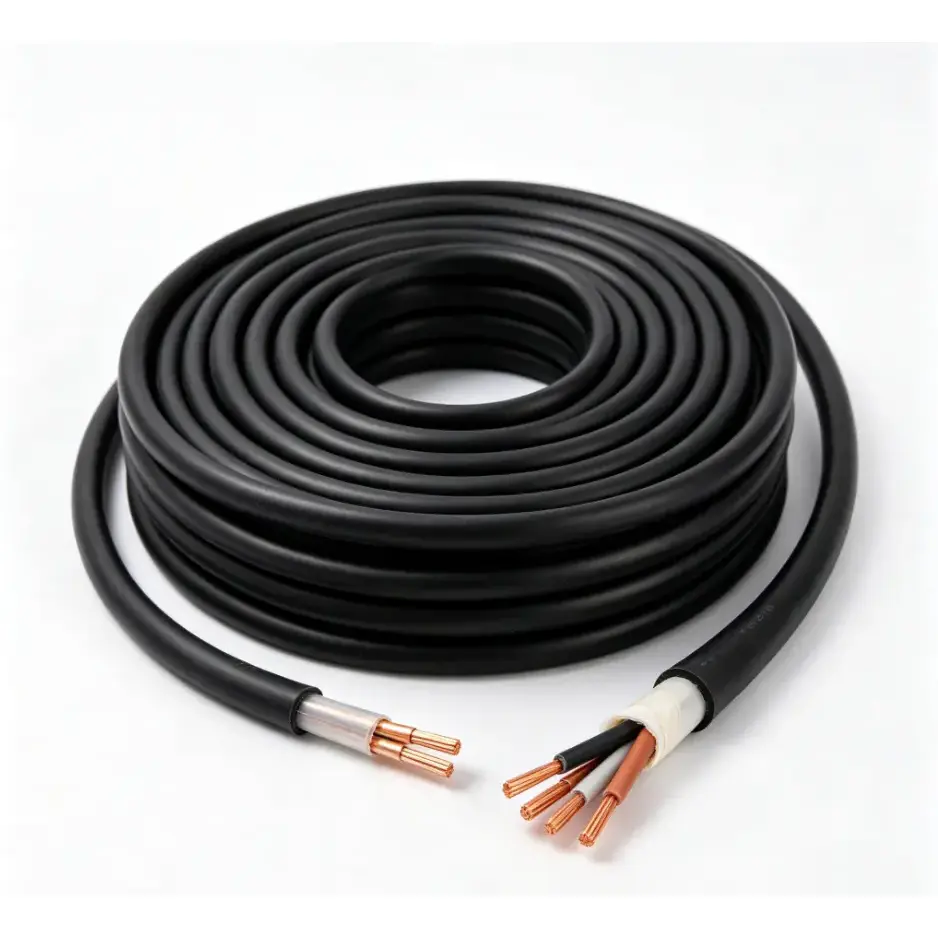

Pro systémy podzemních uhelných dolů používá použitelná konstrukce žíhané měděné lankové vodiče, izolaci XLPE a PVC plášť zpomalující hoření. Měděný vodič zajišťuje elektrickou cestu, zatímco izolace odděluje jednotlivá jádra a vnější plášť chrání kabel před vlhkostí, otěrem, stlačením a dalšími podmínkami, které se mohou vyskytnout v podzemních instalačních trasách.
Průřez vodiče a počet žil lze volit podle připojeného zařízení a uspořádání řídicího obvodu. Vícežilová konstrukce umožňuje seskupení několika řídicích nebo monitorovacích obvodů v rámci jednoho kabelu, což může zjednodušit vedení a identifikaci kabelu tam, kde je omezený instalační prostor.
|
Parametr |
Specifikace |
|
Jmenovité napětí |
450/750 V, přizpůsobitelné pro speciální důlní pracovní podmínky |
|
Ampacita |
Přizpůsobeno podle průřezu vodiče a počtu žil |
|
Odpor vodiče |
Maximální odolnost při 20°C přísně kontrolována podle platných norem těžebního průmyslu |
|
Izolační odpor |
Vysoký izolační odpor s izolací XLPE |
|
Odolnost napětí |
100% odolnost vůči napětí a testování izolace před dodáním |
|
Provozní frekvence |
50/60Hz, vhodné pro důlní průmyslové řídicí systémy |
|
Parametr |
Specifikace |
|
Materiál vodiče |
Vysoce čistá žíhaná měď |
|
Struktura vodiče |
Pružná struktura z jemného drátu |
|
Průřezová oblast |
1,5–10 mm² |
|
Základní specifikace |
2/3/4/7/12/16/24 jader, přizpůsobitelné |
|
Tolerance vodičů |
Kontrolované rozměry vodičů pro konzistentní elektrický výkon |
|
Parametr |
Specifikace |
|
Izolační materiál |
XLPE (cross-linked polyethylene) |
|
Materiál pláště |
PVC zpomalující hoření, proti stárnutí pro důlní aplikace |
|
Tloušťka izolace |
Standardní jednotná tloušťka podle specifikace kabelu |
|
Výkon pláště |
Odolné proti opotřebení, tlaku, vlhkosti a korozi |
|
Celkový průměr kabelu |
Určeno počtem žil a průřezem vodiče |
|
Metoda identifikace |
Standardní barevné kódování a digitální značení pro instalaci a identifikaci |
|
Parametr |
Specifikace |
|
Maximální provozní teplota vodiče |
90 °C |
|
Zkratová teplota |
250 °C |
|
Zpomalení hoření |
Těžební stupeň zpomalující hoření podle platných požadavků na bezpečnost uhelných dolů |
|
Výkon proti rušení |
Optimalizovaná struktura vlákna, která pomáhá snížit přeslechy signálu |
|
Přizpůsobivost prostředí |
Proti stárnutí, vlhkosti a korozi pro podzemní aplikace |
|
Mechanický výkon |
Flexibilní konstrukce s odolností proti namáhání v tahu a tlaku pro složité instalační trasy |
Produkt je určen pro řídicí a monitorovací obvody, které vyžadují organizovaná vícežilová spojení v průmyslovém a podzemním prostředí. Typické aplikace zahrnují ovládání elektrických zařízení, monitorování min, bezpečnostní ochranu, automatické propojení systému a další řídicí obvody.
V systémech automatizace uhelných dolů může kabel propojit řídicí zařízení, monitorovací zařízení a ochranné komponenty. Dostupné konfigurace jádra umožňují uspořádání jednotlivých okruhů podle uspořádání zařízení, zatímco lankový měděný vodič poskytuje flexibilitu potřebnou pro praktickou instalaci kabelů.
Podzemní instalace vyžaduje zvážení vlhkosti, mechanického namáhání, otěru, teploty, podmínek vedení a příslušných požadavků na bezpečnost dolů. XLPE izolace zajišťuje elektrické oddělení mezi vodiči, zatímco PVC plášť dodává ochranu proti vnějším podmínkám specifikovaným pro danou aplikaci.
Výběr kabelu by měl začít s požadavky připojeného řídicího systému. Množství jádra je obvykle určeno počtem nezávislých obvodů, zatímco průřez vodiče by měl být zvažován společně s připojeným zařízením, požadavky na proud, instalační vzdálenost a povolený pokles napětí.
U projektů uhelných dolů by mělo být před dokončením specifikace také přezkoumáno prostředí instalace. Vhodnou konstrukci může ovlivnit vlhkost, mechanické zatížení, vedení kabelů, požadavky na nehořlavost a provozní teplota. Poskytnutí požadovaného napětí, počtu žil, velikosti vodiče, délky kabelu a podmínek použití pomáhá společnosti Qiancheng potvrdit vhodnou konfiguraci.
Qiancheng řídí výrobní proces od přípravy měděných vodičů a splétání až po vytlačování izolace XLPE, montáž kabelů, vytlačování pláště z PVC a testování hotového kabelu. Během výroby jsou rozměry vodičů, tloušťka izolace a hotové rozměry kabelů kontrolovány podle specifikované konstrukce, aby byla zachována konzistence mezi výrobními dávkami.
Elektrická kontrola zahrnuje odpor vodičů, izolační výkon a testování odolnosti proti napětí podle příslušných požadavků na produkt. Hotové kabely jsou před expedicí zkontrolovány a lze připravit technickou dokumentaci nebo zkušební záznamy podle požadavků projektu.
Tento proces výroby a kontroly poskytuje sledovatelné technické informace pro přezkoumání projektových specifikací, plánování instalace a vstupní kontrolu kvality. Konstrukce kabelu a požadavky jsou potvrzeny před výrobou, aby se snížily neshody ve specifikacích mezi dodaným kabelem a zamýšleným zařízením nebo podmínkami instalace.
Pro související těžební aplikace se podívejte na naše těžařské napájecí kabely a těžební flexibilní vlečné kabely.
|
Jmenovitý průřez (mm²) |
Minimální počet vodičů |
Vnější průměr vodiče (mm) |
Jmenovitá tloušťka izolace XLPE (mm) |
Přibližný vnější průměr izolace (mm) |
Maximální odpor vodiče při 20°C (Ω/km), měď |
|
1.5 |
1 |
1,38 ± 0,02 |
0.7 |
2.8 |
12.1 |
|
2.5 |
1 |
1,78 ± 0,02 |
0.7 |
3.2 |
7.41 |
|
4 |
1 |
2,25 ± 0,03 |
0.7 |
3.7 |
4.61 |
|
6 |
1 |
2,76 ± 0,03 |
0.7 |
4.2 |
3.08 |
|
10 |
7 |
3,70 ± 0,05 |
0.7 |
5.1 |
1.83 |
|
16 |
7 |
4,70 ± 0,05 |
0.9 |
6.5 |
1.15 |
|
25 |
7 |
5,90 ± 0,08 |
0.9 |
7.7 |
0.727 |
|
35 |
7 |
6,90 ± 0,08 |
0.9 |
8.7 |
0.524 |
|
50 |
19 |
8,10 ± 0,10 |
1.0 |
10.1 |
0.387 |
|
70 |
19 |
9,70 ± 0,10 |
1.0 |
11.7 |
0.268 |
|
95 |
19 |
11,50 ± 0,12 |
1.1 |
13.7 |
0.193 |
|
120 |
37 |
13,00 ± 0,12 |
1.2 |
15.4 |
0.153 |
