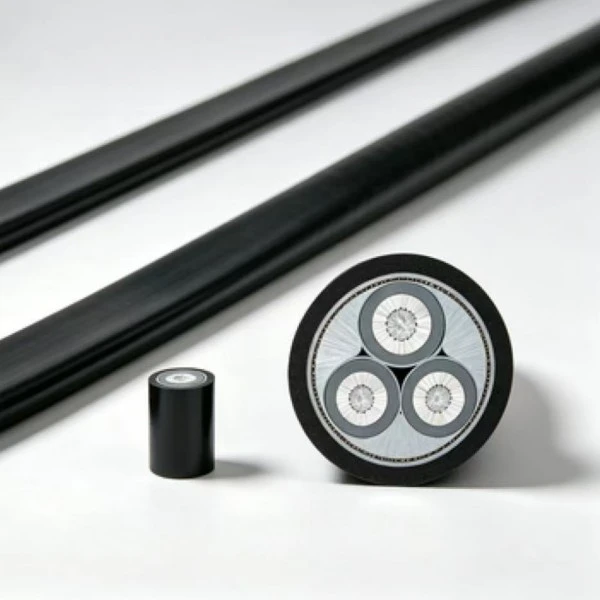

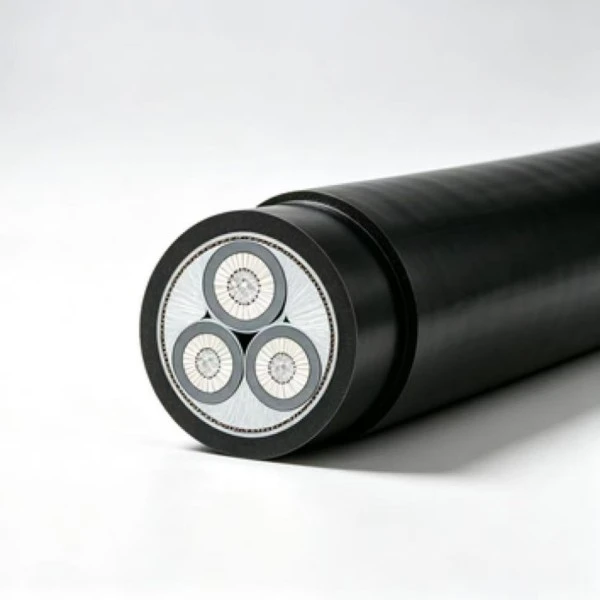

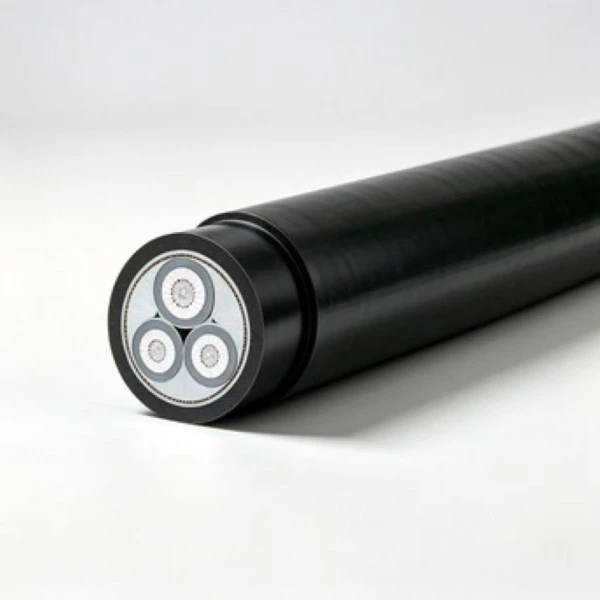

Hliníkový XLPE nízkonapěťový napájecí kabel používá hliníkové vodiče s izolací XLPE pro rozvody nízkého napětí 0,6/1 kV. Hliníkový vodič snižuje hmotnost kabelu ve srovnání s měděnou konstrukcí, zatímco XLPE poskytuje stabilní elektrickou izolaci při specifikované provozní teplotě. Kabel lze konfigurovat pro pevné instalace v továrnách, venkovních rozvodech, kabelových žlabech a dalších aplikacích, kde podmínky pokládky odpovídají specifikaci produktu.
|
Jmenovitý průřez (mm²) |
Tloušťka izolace (mm) |
Tloušťka pláště (mm) |
Přibližný vnější průměr kabelu (mm) |
Odpor stejnosměrného vodiče (Ω/km) Al |
Zkušební napětí (kV/5min) |
Ampacita ve vzduchu (A) (A)-Al |
Ampacita v přímo zasypané půdě(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Stupeň napětí Uo/U （kV） |
Požadavek |
|
3,6/6, 6/6 |
Částečný výboj ≤ 10 pC při 1,73 U₀ |
|
8.7/10, 12/20 |
Částečný výboj ≤ 10 pC při 1,73 U₀ |
|
18/30, 21/35 |
Částečný výboj ≤ 10 pC při 1,73 U₀ |
|
26/35 |
Částečný výboj ≤ 10 pC při 1,73 U₀ |
U jednožilových kabelů je přípustný poloměr ohybu \(20\times(d+D)\pm5\%\).
U vícežilových kabelů je přípustný poloměr ohybu \(15\krát (d+D)\pm5\%\).
D = skutečný vnější průměr kabelu (mm)
d = skutečný průměr vodiče (mm)
Předehřev je povinný při pokládce pod 0 °C. S kabelem je třeba manipulovat a instalovat jej v souladu s platným postupem nízkoteplotní pokládky, aby se snížilo riziko mechanického poškození izolace nebo pláště.
Vertikální výškový rozdíl pokládky není dle dodaných technických informací nijak omezen. Při plánování vertikálních tras je stále třeba vzít v úvahu způsob instalace, uspořádání upevnění a hmotnost kabelu.
|
Teplota vzduchu |
||||||||||||||||
|
Provozní teplota (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Teplota půdy |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Hliníkový XLPE nízkonapěťový napájecí kabel lze použít pro pevné nízkonapěťové rozvody uvnitř továrních dílen, skladů a dalších průmyslových budov. Typické vedení zahrnuje kabelové žlaby a nástěnné kabelové systémy. Při výběru velikosti vodiče je třeba společně zkontrolovat připojenou zátěž, uspořádání instalace, okolní teplotu a požadovaný úbytek napětí.
U venkovních pevných instalací může být kabel veden podél vhodných konstrukcí, inženýrských sloupů nebo jiných nosných systémů, pokud to umožňuje specifikace projektu. Plášť poskytuje ochranu pro běžné venkovní vystavení, přičemž při instalaci je třeba vzít v úvahu dlouhodobé sluneční záření, změny teplot, vlhkost a mechanické zatížení.
Kabelové příkopy a inženýrské tunely poskytují společné trasy pro pevné rozvody energie. Instalace by měla umožňovat adekvátní odvod tepla a poskytovat vhodnou podporu a ochranu. V uzavřených nebo seskupených instalacích by měly být uvažovány korekční faktory ampacity a skutečné okolní podmínky spíše než přímé použití vzduchového jmenovitého proudu.
O přímém zakopání lze uvažovat tam, kde konstrukce kabelu, půdní podmínky a mechanická ochrana splňují požadavky projektu. Před instalací by měla být přezkoumána hloubka zasypání, odvodnění, vnější zatížení a možnost budoucího výkopu. V korozivní půdě nebo v místech vystavených významným mechanickým silám mohou být vyžadována ochranná opatření.
Kabel lze uvažovat pro pevné rozvody nízkého napětí při renovaci venkovské energetické sítě a podobných infrastrukturních pracích. Hliníkové vodiče snižují hmotnost kabelu, což může být užitečné tam, kde dlouhé kabelové trasy vyžadují značnou přepravní a instalační práci. Dimenzování vodičů by mělo odpovídat očekávanému zatížení, délce trasy, požadavkům na pokles napětí a podmínkám instalace.
A: Jmenovité napětí je 0,6/1 kV pro obecnou distribuci nízkého napětí. V závislosti na stavebních a projektových podmínkách mohou způsoby instalace zahrnovat venkovní nadzemní vedení, kabelové příkopy a určité přímo zakopané aplikace. Venkovní použití by mělo brát v úvahu sluneční záření, déšť, teplotu, mechanickou ochranu a specifikované vlastnosti pláště.
Odpověď: Pro jednožilové kabely je specifikovaný požadavek na ohyb \(20\times(d+D)\pm5\%\), zatímco požadavek pro vícežilové kabely je \(15\times(d+D)\pm5\%\). Předehřev je nutný, když je okolní teplota při pokládce nižší než 0 °C. Kabel by neměl být násilně ohýbán nebo tažen při nízkých teplotách, protože PVC nebo jiné polymerní materiály pláště mohou být méně flexibilní.
A: Dodávaná technická tabulka pokrývá jmenovité průřezy od 1,5 mm² do 1000 mm². Dostupnost závisí na požadované specifikaci a výrobním plánu. Požadavky na zkrácení délky a značení kabelů lze projednat u projektových objednávek, přičemž množství, velikost vodiče a požadovaný termín dodání budou potvrzeny před výrobou.
Odpověď: Hliník má nižší hustotu než měď, což snižuje hmotnost kabelu a usnadňuje přepravu a manipulaci pro mnoho instalací. Materiál vodiče má také nižší náklady na materiál v mnoha aplikacích. Výběr vodiče by však neměl být založen pouze na ceně materiálu; Je třeba zkontrolovat proudovou zatížitelnost, pokles napětí, délku trasy, způsob připojení a podmínky instalace.
Odpověď: Příslušné záznamy o tovární kontrole a dokumenty o elektrických zkouškách mohou být dodány podle specifikace produktu a požadavků objednávky. Dokumentace v anglickém jazyce může být připravena, pokud je to požadováno pro zámořské hodnocení projektu nebo celní dokumentaci. Přesné certifikáty, zkušební zprávy a formát dokumentu by měly být potvrzeny podle cílového trhu a požadavků na přijetí projektu.
Odpověď: Přímé zakopání by mělo být prováděno pouze tam, kde konstrukce kabelu a podmínky na místě splňují příslušné požadavky. Ochranné návleky nebo trubky lze uvažovat tam, kde je kabel vystaven silné půdní korozi, vysoké vlhkosti, zatížení vozidla, výkopové činnosti nebo jiným mechanickým rizikům. Do instalačního plánu by měla být zahrnuta také správná hloubka zasypání a odvodnění.
Odpověď: Dodací lhůta závisí na průřezu vodiče, konstrukci kabelu, množství objednávky, výrobní kapacitě, požadavcích na balení a dokumentaci. Standardní specifikace mohou mít kratší výrobní plány, pokud jsou dostupné materiály a kapacita. Vlastní nebo velkoobjemové objednávky by měly být potvrzeny továrnou předem, aby mohla být výroba a expedice koordinována s harmonogramem projektu.
A: Přípustné změny proudu s okolní teplotou, protože podmínky rozptylu tepla se mění s tím, jak okolní teplota stoupá nebo klesá. Při výběru velikosti vodiče a způsobu instalace je proto třeba vzít v úvahu korekční koeficienty uvedené v technické tabulce. Skutečný přípustný proud může ovlivnit také seskupení kabelů, ventilace, teplota půdy a podmínky uložení.
Pro projektové dotazy by mělo být poskytnuto požadované napětí, průřez vodičů, délka kabelu, způsob instalace, okolní podmínky a množství, aby bylo možné potvrdit příslušnou specifikaci a technickou dokumentaci.
