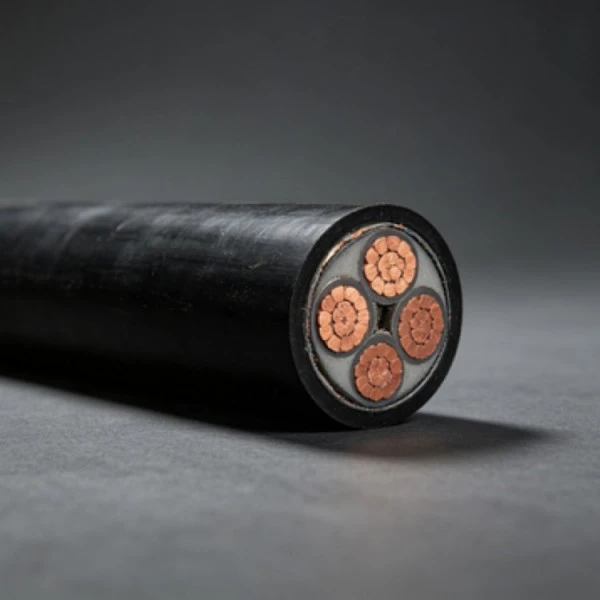

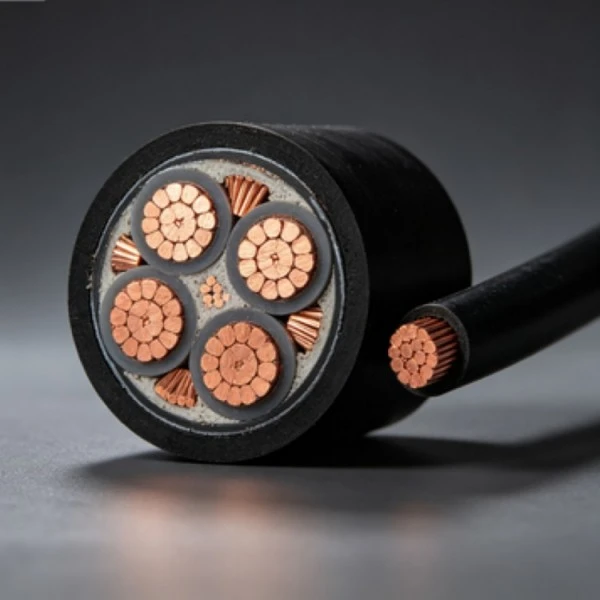

Měděný XLPE nízkonapěťový napájecí kabel kombinuje měděné vodiče se síťovanou polyetylenovou (XLPE) izolací pro nízkonapěťový přenos a distribuci energie. Dostupné velikosti vodičů pokrývají běžné aplikace v budovách, zařízeních a rozvodech, přičemž konstrukce pevných a lankových vodičů jsou zahrnuty v uvedených specifikacích. Velikost kabelu, způsob instalace a požadavky na projekt by měly být potvrzeny před výrobou.
| Jmenovitý průřez (mm²) | Min. vodičové dráty | Vnější průměr vodiče (mm) | Tloušťka izolace XLPE (mm) | Přibl. vnější průměr izolace (mm) | Max. odpor vodiče při 20℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

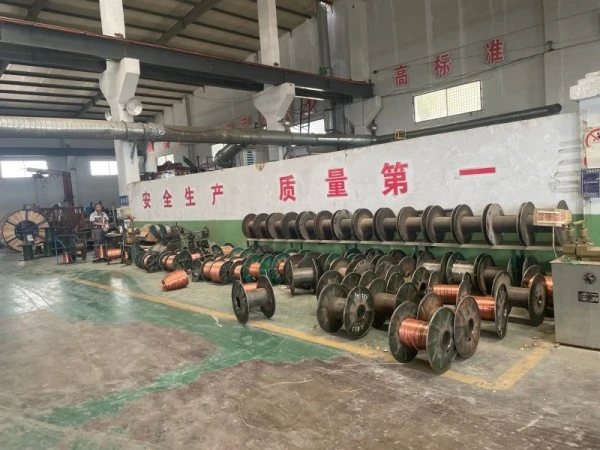

Vodič poskytuje hlavní proudovou cestu kabelu. Dodávané specifikace zahrnují pevné i lankové konstrukce v menších průřezech, zatímco větší velikosti používají vícedrátové lankové vodiče. Hodnoty odporu vodiče při 20℃ jsou uvedeny v technické tabulce pro ověření specifikace.
Zesíťovaný polyetylén poskytuje primární elektrickou izolaci kolem měděného vodiče. Ve srovnání s běžným termoplastickým polyethylenem se XLPE běžně volí pro silové kabely, kde je vyžadována vyšší tepelná kapacita a stabilní izolační vlastnosti. Skutečné limity provozní teploty by měly odpovídat příslušné specifikaci produktu.
Průměr vodiče, tloušťka izolace a přibližný izolovaný průměr se liší podle jmenovitého průřezu. Tyto hodnoty jsou důležité při kontrole kompatibility kabelů se svorkami, trubkami, kabelovými lávkami a dalšími instalačními komponenty.
Izolace poskytuje ochranu proti běžné manipulaci při instalaci kabelu. S kabelem by však nemělo být zacházeno jako s náhražkou vyhrazené flexibilní nebo pancéřové konstrukce tam, kde instalace zahrnuje nepřetržitý pohyb, silné mechanické nárazy, nadměrnou tažnou sílu nebo jiné zvláštní podmínky.
Kombinace měděného vodiče a izolace XLPE poskytuje konvenční konstrukci nízkonapěťového napájecího kabelu pro elektrické rozvody. Odpor vodiče, rozměry izolace a požadavky na odolnost vůči napětí by měly být před přijetím ověřeny podle platné normy a projektové specifikace.
Měděný XLPE nízkonapěťový napájecí kabel může být specifikován podle elektrické zátěže, instalačního prostředí a požadované konstrukce vodiče, spíše než jednoduše vybírat průřez na základě jmenovitého proudu.
Rozměry hotového kabelu by měly být zkontrolovány podle příslušné specifikace produktu. Pro dodaný požadavek na zkoušku střídavým napětím kabel odolává3,5 kV po dobu 5 minutbez poruchy při okolní teplotě. Příslušný zkušební postup a akceptační kritéria by měly být potvrzeny podle příslušné normy pro objednaný kabel.
Průběžná identifikace může zahrnovat název výrobce, model produktu a jmenovité napětí podle příslušných požadavků na značení. Konkrétní obsah značení může být potvrzen před výrobou, když je kabel dodáván pro zámořské nebo projektové použití.
Kontrola může zahrnovat odpor vodičů, měření rozměrů, izolační stav a specifikované elektrické zkoušky. Pokud projekt vyžaduje záznamy o tovární kontrole nebo dodatečnou zkušební dokumentaci, měly by být tyto požadavky potvrzeny při zadání objednávky.
Kabelové žlaby lze použít pro rozvody energie v budovách, továrnách, sklepech a podobných instalacích. Napájecí a ovládací kabely by měly být uspořádány podle elektrického návrhu s dostatečným odstupem pro odvod tepla a přístupem pro kontrolu. Podpěry, intervaly upevnění a oddělení kabelů by se měly řídit příslušnými instalačními specifikacemi.
Pro přímé zakopání by měla být trasa kabelu, hloubka uložení, půdní poměry a mechanická ochrana stanovena podle návrhu projektu. Při pokládce je třeba se vyvarovat ostrých předmětů a nadměrného mechanického namáhání. Tam, kde může být zařízení vystaveno výkopům nebo vnějším nárazům, je třeba zvážit další mechanickou ochranu.
Instalaci elektroinstalace lze použít pro skryté vedení v příčkách, podlahových konstrukcích a jiných chráněných trasách. Uvnitř trubky by neměly být žádné nečistoty a ostré hrany a tahání kabelu by mělo zůstat v rámci povolených mechanických limitů. Kabelové spojky by měly být umístěny v přístupných rozvodných krabicích nebo distribučních zařízeních spíše než uvnitř skrytých sekcí vedení.
Vertikální instalace ve výškách vyžadují pozornost věnovanou hmotnosti kabelu a uspořádání upevnění. Kabely by měly být podepřeny ve vhodných intervalech, spíše než aby jejich plná hmotnost působila na jeden spojovací bod. Upevňovací systém by měl také zabránit nadměrnému pohybu a mechanickému namáhání během provozu.
Venkovní instalace vyžaduje zohlednění slunečního záření, teploty, vlhkosti, mechanické ochrany a konstrukce pláště kabelu. Pro horní vedení by měly být zajištěny vhodné podpěry a vůle. Tam, kde je kabel vystaven podmínkám mimo jmenovitý rozsah použití, může být vyžadována alternativní konstrukce pláště nebo kabelu.
Uvedené specifikace se pohybují od 1,5 mm² do 400 mm². Menší velikosti zahrnují možnosti pevných a lankových vodičů, zatímco větší velikosti používají vícežilové lankové konstrukce. Požadovaná velikost by měla být zvolena podle zatěžovacího proudu, poklesu napětí, způsobu instalace a příslušných elektrických požadavků.
Pevné vodiče používají jeden vodič, zatímco lankové konstrukce se skládají z více vodičů. Pevné vodiče mohou být vhodné pro pevné vedení, kde flexibilita není hlavním požadavkem. Lankové vodiče umožňují snadnější manipulaci tam, kde je třeba kabel vést kolem zařízení nebo komplikovanějšími instalačními cestami.
Uveďte průřez vodiče, konstrukci vodiče, jmenovité napětí, požadovanou délku kabelu, množství, způsob instalace a místo dodání. U projektových zakázek by měla být potvrzena také platná norma, kontrolní dokumenty, požadavky na značení a specifikace balení.
Vlastní délky kabelů a identifikační značení lze projednat podle výrobní specifikace a objednaného množství. U zakázkových objednávek uveďte požadovanou délku, toleranci, obsah značení, způsob balení a harmonogram dodání, aby bylo možné tyto podrobnosti před výrobou zkontrolovat.
V závislosti na příslušné normě produktu a specifikaci nákupu může kontrola zahrnovat odpor vodičů, měření rozměrů, kontroly týkající se izolace a zkoušky odolnosti proti střídavému napětí. Pokud projekt vyžaduje specifickou zprávu o továrním testu nebo formát kontroly, mělo by to být uvedeno před výrobou.
Může být zvažován pro venkovní nebo podzemní aplikace, pokud je zvolená konstrukce kabelu a plášť vhodné pro instalační prostředí. Před potvrzením specifikace by měly být přezkoumány podmínky půdy, vlhkost, sluneční záření, mechanické zatížení a teplota instalace.
Standardní konstrukce nízkonapěťového napájecího kabelu by neměla být automaticky specifikována pro nepřetržité tažení, opakované ohýbání nebo torzní pohyb. Zařízení s těmito požadavky obvykle vyžaduje flexibilní kabelovou konstrukci speciálně určenou pro mobilní služby.
Potvrďte model produktu, průřez vodiče, konstrukci vodiče, rozměry izolace, délku kabelu, označení a příslušnou normu. U opakovaných projektů pomáhá zachování konzistentnosti těchto specifikací snížit rozdíly mezi výrobními dávkami a zjednodušit vstupní kontrolu.
Uveďte požadovaný rozměr vodiče, konstrukci, délku kabelu, množství, způsob instalace a místo určení.Qianchengmůže zkontrolovat technické požadavky a potvrdit dostupné specifikace a dokumentaci před výrobou.
