Důlní zařízení nezůstává během provozu v jedné pevné poloze. Kombajny, dopravníky a další podzemní stroje mohou připojený kabel tahat, ohýbat, přemisťovat nebo opakovaně posouvat. Tento pracovní vzor vyžaduje konstrukci kabelu, která se přizpůsobí pohybu, spíše než konvenční konstrukci s pevnou instalací.

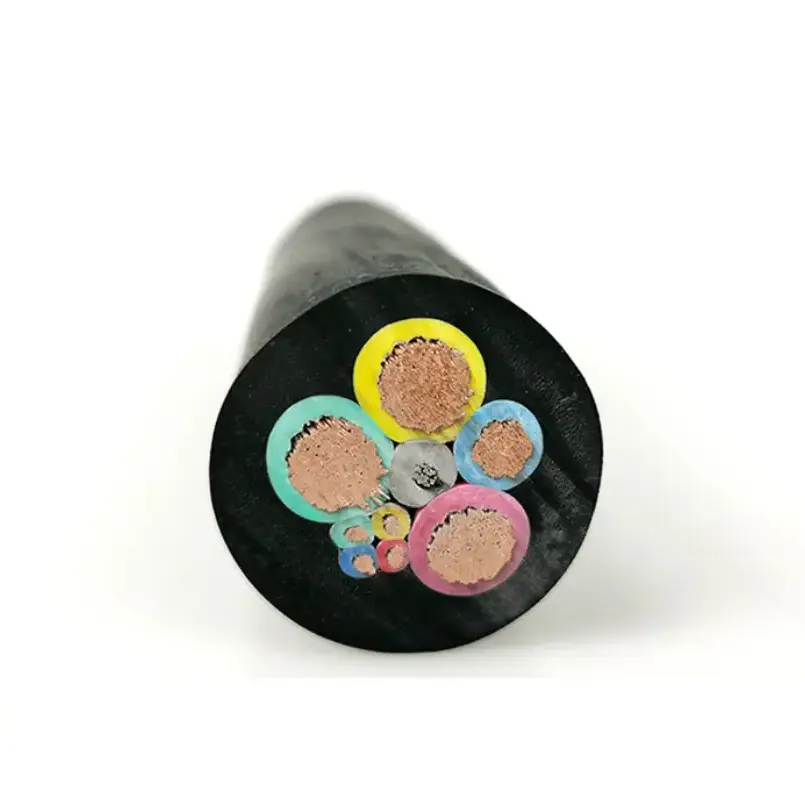

Flexibilní vlečné kabely pro uhelný důl Qiancheng byly vyvinuty pro tento typ podzemního elektrického připojení. Používá pocínovanou žíhanou vysoce čistou měď s vícepramennou strukturou jemných drátů, speciální pryžovou izolací a zesíleným pryžovým pláštěm. Dostupné specifikace pokrývají 4 mm² až 120 mm², což umožňuje výběr velikosti vodiče podle zatížení zařízení a skutečných podmínek instalace.
Pevný napájecí kabel je převážně instalován a ponechán na místě, zatímco vlečný kabel pracuje společně s pohybujícím se strojním zařízením. Opakované ohýbání a pohyb klade větší mechanické nároky na vodič, izolaci a plášť. Z tohoto důvodu je konstrukce vodiče založena na mnoha jemných měděných drátech spíše než na jediném pevném vodiči.
Uvedené specifikace obsahují minimálně 42 až 960 vodičů. S rostoucím průřezem vodiče se odpovídajícím způsobem upraví počet jemných drátů a průměr vodiče. Tato struktura umožňuje manipulaci s kabelem a jeho vedení v aplikacích, kde je pohyb součástí běžného provozu zařízení.
| Velikost vodiče | Minimální počet drátů | Průměr vodiče | Gumová izolace | Průměr izolace | Max. Odolnost při 20 ℃ |
|---|---|---|---|---|---|
| 4 mm² | 42 | 2,60±0,02 mm | 1,4 mm | 5,4 mm | 4,61 Ω/km |
| 6 mm² | 42 | 3,20±0,03 mm | 1,4 mm | 6 mm | 3,08 Ω/km |
| 10 mm² | 78 | 4,10±0,05 mm | 1,6 mm | 7,3 mm | 1,83 Ω/km |
| 16 mm² | 126 | 5,20±0,05 mm | 1,6 mm | 8,4 mm | 1,15 Ω/km |
| 25 mm² | 196 | 6,50±0,08 mm | 1,8 mm | 10,1 mm | 0,727 Ω/km |
| 35 mm² | 276 | 7,60±0,08 mm | 1,8 mm | 11,2 mm | 0,524 Ω/km |
| 50 mm² | 396 | 9,00±0,10 mm | 2 mm | 13 mm | 0,387 Ω/km |
| 70 mm² | 560 | 10,70±0,10 mm | 2 mm | 14,7 mm | 0,268 Ω/km |
| 95 mm² | 756 | 12,40±0,12 mm | 2,2 mm | 16,8 mm | 0,193 Ω/km |
| 120 mm² | 960 | 14,00±0,12 mm | 2,4 mm | 18,8 mm |
Výše uvedené hodnoty odporu vodičů jsou maximální hodnoty při 20 °C pro odpovídající velikosti měděných vodičů. Při volbě průřezu vodiče je třeba zvážit požadavek na odolnost spolu s délkou kabelu, zatížením zařízení a podmínkami instalace.

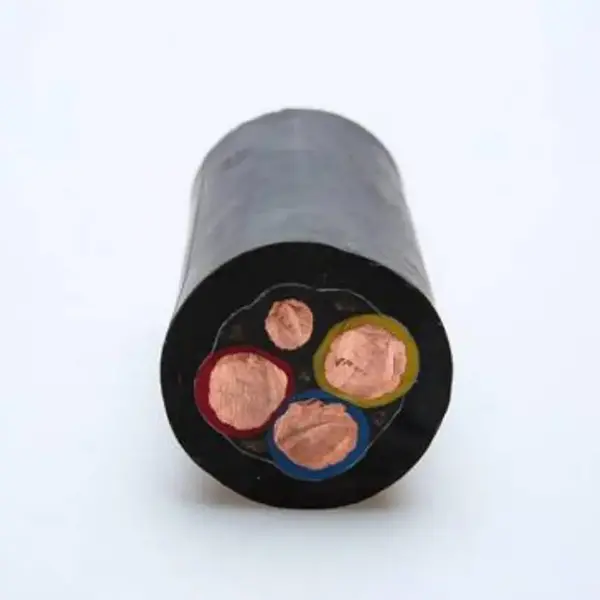

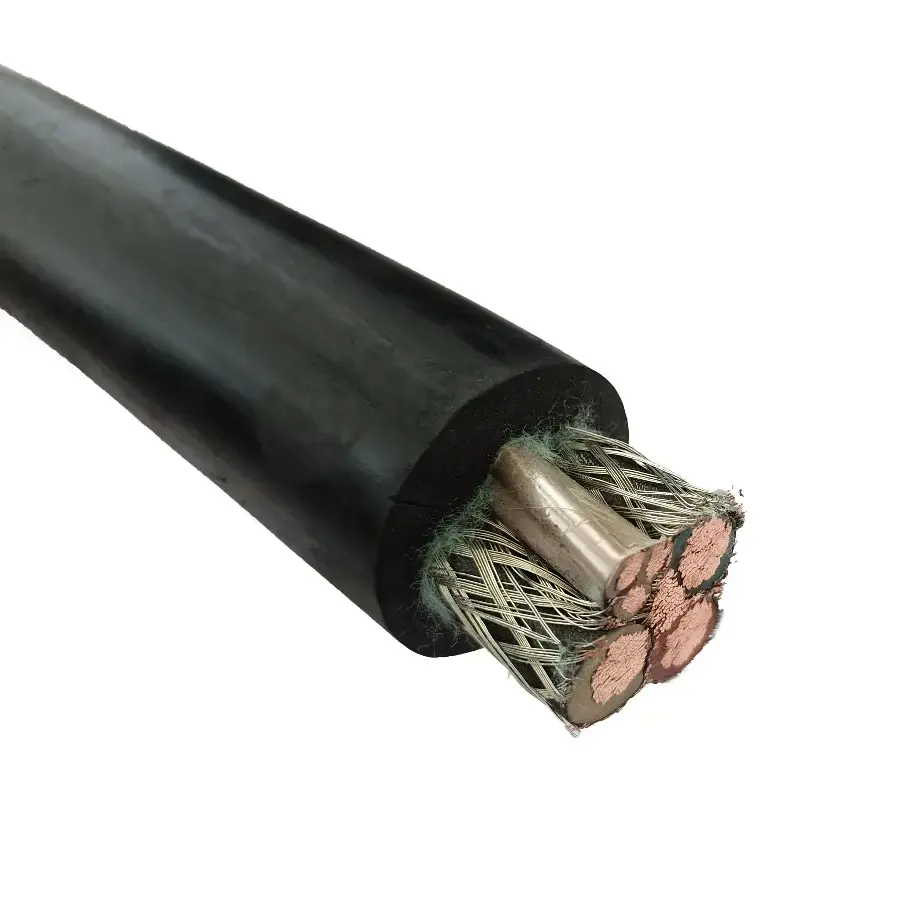

Konstrukci kabelu lze chápat třemi funkčními vrstvami: měděný vodič nese elektrickou zátěž, pryžová izolace vodič elektricky odděluje a vnější pryžový plášť chrání hotový kabel před okolním pracovním prostředím.
| Kabelová část | Materiál / Konstrukce | Role v kabelu |
|---|---|---|
| Dirigent | Pocínovaná žíhaná vysoce čistá měď | Flexibilní proudová dráha |
| Struktura vodiče | Vícepramenný jemný drát ohebný pramen | Přizpůsobuje se ohýbání a pohybu |
| Izolace | Speciální pryžová směs | Elektrické oddělení mezi vodičem a okolními vrstvami |
| Pochva | Těžký pryžový plášť pro těžbu | Ochrana proti mechanickému a environmentálnímu vystavení |
Tloušťka izolace je navržena podle individuální specifikace, zatímco tloušťka pláště je zesílena pro odolnost proti opotřebení pod zemí. Konečný průměr kabelu závisí na zvolené konfiguraci jádra. Pro instalaci a údržbu je k dispozici standardní identifikace barvy jádra.
Elektrická specifikace je určena spíše zařízením a těžebním systémem než samotným názvem kabelu. Jmenovité napětí lze upravit podle požadavků uhelných dolů, přičemž použitelná proudová zatížitelnost je přizpůsobena ploše průřezu vodiče.
| Jmenovité napětí | Přizpůsobeno podle požadavků uhelných dolů |
| Jmenovitý proud / Ampacita | Sladěno s odpovídající plochou průřezu vodiče |
| Odpor vodiče | Přísně omezená maximální hodnota při 20℃ (měď), kontrolováno na šarži |
| Izolační odpor | Vysoká izolační odolnost díky speciální pryžové izolaci |
| Odolnost napětí | Každý kabel před dodáním prochází zkouškou odolnosti proti plnému napětí |
| Provozní frekvence | 50/60 Hz |
Pro mobilní podzemní aplikace je elektrický výkon pouze jednou částí výběru kabelu. Podle toho, jak se zařízení pohybuje a jak je kabel při provozu odkryt, je třeba zvážit také vodič, izolaci a plášť.
Pryžový plášť je specifikován pro odolnost proti roztržení a oděru a poskytuje ochranu proti oleji, vodě a důlním korozivním médiím za příslušných provozních podmínek. Pokud projekt vyžaduje vlastnosti zpomalující hoření nebo ohnivzdorné vlastnosti, měla by být požadovaná verze potvrzena před výrobou spolu s příslušnými požadavky na testování a certifikaci.
Výrobek je určen pro mobilní podzemní těžební zařízení, která vyžadují flexibilní připojení napájení. Mezi typické vybavení patří kombajny na uhlí, dopravníky a další pohyblivé těžební stroje.
Skutečná specifikace kabelu by měla být založena na pohybu připojeného zařízení. Kabel, který je vhodný pro relativně krátké pohyblivé spojení, nemusí být vhodný pro delší trasu s větším ohybem, tažením nebo oděrem. Před potvrzením velikosti vodiče a konstrukce kabelu by proto měl být přezkoumán pohyb zařízení, způsob vedení, provozní zatížení a vystavení prostředí.
Qiancheng řídí výrobní proces od tažení surového měděného materiálu přes jemné splétání drátu, vytlačování pryžové izolace a lisování pláště až po hotové testování kabelů. Tato sekvence umožňuje kontrolu struktury vodiče a hotových rozměrů v různých výrobních fázích namísto spoléhání se pouze na konečnou vizuální kontrolu.
Odpor vodiče a hotové rozměry kabelu jsou kontrolovány podle platné specifikace a každý kabel prochází před dodáním požadovaným testem odolnosti vůči napětí.Qianchengmůže poskytnout zkušební certifikáty a zprávy o technických parametrech pro dodanou specifikaci.
Surový měděný materiál a fotografie výroby tažení drátu jsou k dispozici pro výrobní reference. Video ukázky produktů lze také poskytnout prostřednictvím firemního kanálu YouTube. Tyto materiály doplňují tabulku technických parametrů a záznamy z tovární kontroly při kontrole výrobku.
Pro projekt těžebního zařízení jsou při potvrzování kabelu užitečné následující informace:
| Informace o projektu | Proč na tom záleží |
|---|---|
| Typ důlního zařízení | Určuje podmínky připojení pohybu a napájení |
| Požadované napětí | Používá se k určení vhodné konstrukce kabelu |
| Zatížení zařízení | Pomáhá určit požadovaný průřez vodiče |
| Délka kabelu | Relevantní pro odpor, pokles napětí a uspořádání instalace |
| Pohybový vzor | Pomáhá vyhodnotit požadavky na ohýbání, přetahování a přemisťování |
| Počet jader | Určuje hotovou konfiguraci kabelu |
| Důlní prostředí | Souvisí s požadavky na plášť, nehořlavost a další požadavky na ochranu |
| Požadovaná dokumentace | Určuje použitelné zkušební protokoly a certifikáty |
Poskytnutí modelu zařízení nebo aplikace, požadované napětí, zatížení, délka kabelu a pracovní podmínky umožňuje společnosti Qiancheng zkontrolovat specifikaci před výrobou. Tam, kde je požadavek na pevný podzemní přenos energie spíše než na připojení pohyblivého zařízení, viz XLPE izolovaný důlní napájecí kabel. U řídicích a signálních obvodů zařízeníOvládací kabelyk dispozici je také rozsah.
