Qiancheng, čínský výrobce kabelů, dodáváHliníkový PVC izolovaný kulatý drátpro pevné rozvody nízkého napětí a aplikace stavební elektroinstalace. Tento kabel s hliníkovým vodičem, izolací z PVC a ochranným vnějším pláštěm kombinuje lehkou konstrukci s praktickou elektrickou izolací. Porozumění jeho specifikacím, požadavkům na instalaci a výkonnostním charakteristikám pomáhá inženýrům, dodavatelům a dodavatelským týmům vybrat ten správný kabel pro spolehlivé elektrické systémy.
Kulatý drát s izolací z hliníku a PVC je určen pro pevné elektrické instalace, kde jsou důležitými faktory hmotnost vodiče, ochrana izolace a náklady na projekt. Model BLVV společnosti Qiancheng se vyznačuje jednožilovým hliníkovým vodičem s PVC izolací a vnějším PVC pláštěm, dimenzovaný na 300/500 V. Dostupné průřezy vodičů v uvedených specifikacích se pohybují od 2,5 mm² do 70 mm². Tato příručka vysvětluje konstrukci kabelu, technické parametry, klíčové výhody, aplikační scénáře, kritéria výběru a instalační opatření, aby pomohla kupujícím činit informovaná rozhodnutí.

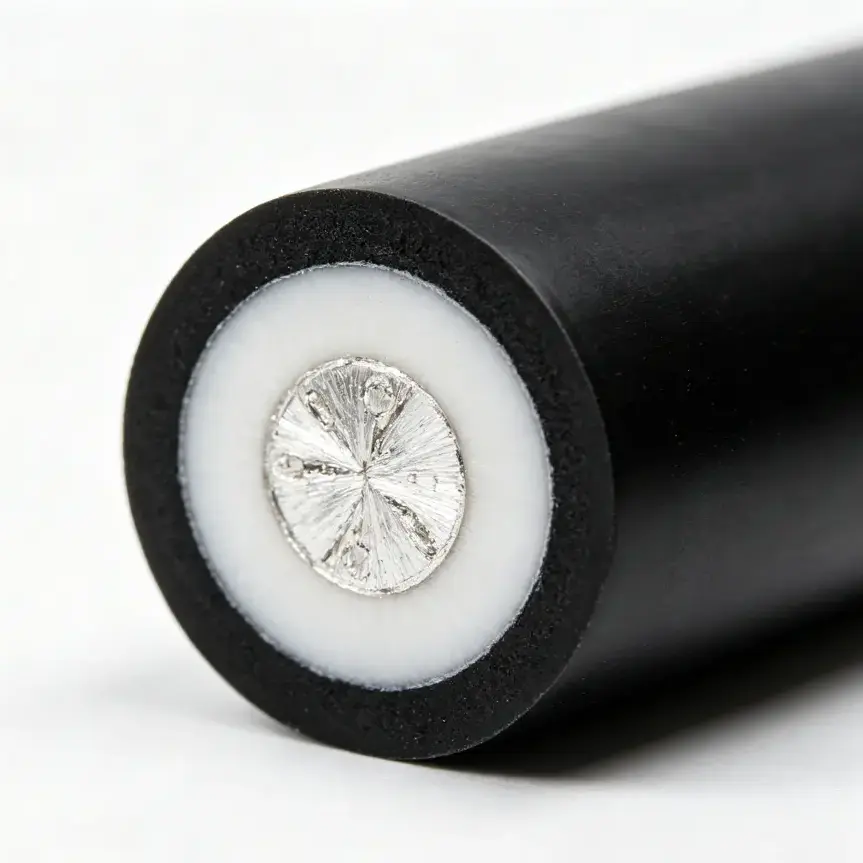

Hliníkový kulatý vodič s izolací z PVC je elektrický kabel, který používá hliník jako vodivý materiál a polyvinylchlorid (PVC) jako izolaci. V konstrukci BLVV nabízené společností Qiancheng poskytuje vnější plášť z PVC další ochrannou vrstvu kolem izolovaného vodiče.
Kabel je určen pro pevné elektroinstalace nízkého napětí. Jeho jmenovité napětí je 300/500 V, proto je při jeho specifikaci pro projekt zásadní jeho správná aplikace a soulad s místními elektrotechnickými předpisy.
Kombinace hliníku a PVC řeší několik praktických požadavků:
Je důležité odlišit tento produkt od hliníkových kabelů s izolací XLPE, pancéřovaných napájecích kabelů a flexibilních kabelů. Jejich elektrické parametry, teplotní limity, mechanické vlastnosti a způsoby instalace se mohou výrazně lišit.
Informace o konkrétních produktech naleznete na produktové stránce Aluminium PVC Insulated Round Wire společnosti Qiancheng.
Výkon kabelu závisí na interakci mezi jeho vodičem, izolací a vnějším pláštěm. Každá součást plní jinou funkci a celá konstrukce musí splňovat požadavky zamýšlené instalace.
Hliníkový vodič vede elektrický proud obvodem. V porovnání s mědí je hliník objemově lehčí, což může být výhodné při manipulaci s dlouhými kabely nebo při přepravě velkého množství kabelů. Hliník má však vyšší elektrický odpor než měď, takže dimenzování vodičů musí zohledňovat proud, pokles napětí a podmínky instalace.
Primární PVC izolace obklopuje vodič a zajišťuje elektrické oddělení. Jeho tloušťka musí odpovídat specifikovanému provedení kabelu a platné výrobkové normě. Poškozená izolace, nevhodné provozní teploty nebo nesprávná instalace mohou ohrozit elektrickou bezpečnost.
Vnější plášť z PVC přidává vrstvu ochrany proti běžnému mechanickému kontaktu a vystavení okolnímu prostředí. Přestože PVC může nabídnout užitečnou odolnost proti vlhkosti a oděru, skutečná úroveň ochrany závisí na složení materiálu, konstrukci kabelu a provozním prostředí. Obyčejný plášť z PVC by se neměl automaticky předpokládat, že poskytuje odolnost vůči UV záření, zpomaluje hoření nebo je vhodný pro přímé zakopání.
Výsledná jednožilová kulatá konstrukce je určena spíše pro vhodné aplikace s pevnou elektroinstalací než pro neomezené použití v každém vnitřním nebo venkovním prostředí.
Před objednáním jakéhokoli elektrického kabelu je třeba zkontrolovat technické údaje. Následující tabulka shrnuje specifikace BLVV publikované společností Qiancheng. Hodnoty jsou referenční rozměry produktu, nikoli univerzální hodnoty pro každý hliníkový kabel z PVC.
| Jmenovitý průřez | Minimální počet vodičů | Tloušťka izolace (mm) | Tloušťka pláště (mm) | Maximální vnější průměr (mm) | Referenční hmotnost (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Důležitá poznámka ke specifikaci:Publikovaná tabulka uvádí minimální počet vodičů pro každou velikost. Kupující by si měli před zadáním objednávky potvrdit u dodavatele přesnou konstrukci vodiče, příslušné normy, jmenovitou provozní teplotu, proudovou zatížitelnost a veškeré požadované protokoly o zkouškách.
Například vnější průměr a referenční hmotnost jsou užitečné pro odhad prostoru pro vedení kabelů, přepravního zatížení a množství materiálu. Nezávisle neurčují, zda kabel může bezpečně přenášet konkrétní elektrickou zátěž.
Nízká hustota hliníku je praktickou výhodou v projektech, které vyžadují velké množství kabelů. V porovnání s měděným vodičem s ekvivalentní elektrickou funkcí může hliníkový vodič s vhodnou velikostí snížit hmotnost vodiče. Konečné srovnání hmotnosti kabelu musí používat elektricky vhodné velikosti vodičů spíše než prosté porovnávání stejných ploch průřezu.
Izolace a vnější plášť plní doplňkové funkce. Primární izolace zajišťuje elektrické oddělení, zatímco plášť dodává vnější ochranu. Toto uspořádání může být užitečné v pevných instalacích, kde je kabel instalován podle svých jmenovitých podmínek a chráněn proti nadměrnému mechanickému namáhání.
Uvedený rozsah od 2,5 mm² do 70 mm² poskytuje kupujícím několik možností pro různé požadavky na obvody. Menší vodič může vyhovovat obvodu s relativně nízkou zátěží, zatímco větší vodič může být zvažován pro vyšší zatížení nebo delší kabelové trasy. Konečný výběr musí vycházet z technických výpočtů a platných předpisů.
Možnosti běžné velikosti mohou zjednodušit porovnávání specifikací a plánování materiálu. U projektů vyžadujících konkrétní délky, množství, balení nebo materiály zpomalující hoření by si kupující měli před výrobou nebo odesláním potvrdit dostupnost a technické požadavky u společnosti Qiancheng.
Tyto výhody jsou nejpodstatnější, když je kabel přizpůsoben zamýšlené aplikaci. Žádný materiál vodiče nebo izolační struktura nemůže kompenzovat nesprávné dimenzování, špatné připojení nebo nevhodné podmínky instalace.
Kabel BLVV společnosti Qiancheng je určen pro vhodné pevné nízkonapěťové elektroinstalace. V závislosti na platných předpisech a potvrzené specifikaci produktu mohou potenciální použití zahrnovat:
Před specifikací kabelu pro venkovní instalace zkontrolujte, zda konkrétní složení PVC a provedení kabelu jsou schváleny pro předpokládanou expozici. Pro přímé zasypání, prostředí s vysokým dopadem, nebezpečná místa nebo aplikace vyžadující zvláštní klasifikaci požární odolnosti může být nutný účelově navržený a náležitě certifikovaný kabel.
Výběr vhodného kabelu vyžaduje více než jen přizpůsobení jmenovité plochy průřezu očekávanému proudu. Spolehlivý proces výběru bere v úvahu celý elektrický obvod a jeho instalační prostředí.
Ověřte, že jmenovité napětí 300/500 V je vhodné pro obvod a příslušný elektrický kód. Nepředpokládejte, že kabel je vhodný pro jinou třídu napětí pouze proto, že jeho fyzická konstrukce vypadá podobně.
Určete očekávaný zatěžovací proud, délku obvodu, okolní teplotu, způsob instalace, seskupení s jinými kabely a přípustný pokles napětí. Elektrický odpor hliníku je vyšší než u mědi, takže přímá náhrada velikosti za velikost nemusí být vhodná.
Identifikujte potenciální vystavení vlhkosti, slunečnímu záření, chemikáliím, otěru, nárazu a teplu. Potvrďte, zda je zapotřebí další vedení, kanál, podpěra nebo mechanická ochrana.
Hliníkové vodiče vyžadují svorky a konektory speciálně vhodné pro hliník. Potvrďte povolenou velikost vodiče, materiál svorek, způsob přípravy a utahovací moment. Nesprávné připojení může způsobit nadměrný odpor a přehřátí.
Před potvrzením objednávky si vyžádejte technický list, příslušné produktové normy, zkušební dokumentaci, podrobnosti o balení a harmonogram dodávek. U větších projektů potvrďte, že dodané označení kabelů a dokumentace šarže odpovídají schválené specifikaci.
Pro dosažení spolehlivého elektrického výkonu je nezbytná správná instalace. Dokonce i kabel vyrobený podle správných specifikací se může stát nebezpečným, pokud je instalován nebo zakončen nesprávně.
Tam, kde se hliníkové vodiče připojují k měděným vodičům, použijte schválené konektory navržené pro konkrétní kombinaci materiálů. Způsob připojení musí řešit kompatibilitu, přechodový odpor a veškeré požadavky na přípravu specifikované výrobcem konektoru.
U projektů s náročnými požadavky na požární bezpečnost potvrďte přesnou klasifikaci zpomalovačů hoření a podpůrné zkušební důkazy. Samotný PVC plášť nezaručuje, že kabel splňuje určitý standard požární bezpečnosti.
Publikovaný popis produktu uvádí jmenovité napětí 300/500V. Před instalací vždy ověřte označení produktu a dokumentaci podle požadavků zamýšleného obvodu.
Hliník nabízí nižší hustotu a může snížit hmotnost vodiče, což je užitečné pro manipulaci a přepravu. Hliník má však vyšší elektrický odpor než měď. Velikost vodiče, kompatibilitu svorek a požadavky na instalaci je proto nutné pečlivě vyhodnotit.
Publikovaná tabulka specifikací BLVV společnosti Qiancheng uvádí jmenovité průřezy 2,5, 4, 6, 10, 16, 25, 35, 50 a 70 mm². Potvrďte aktuální dostupnost a jakékoli speciální požadavky na velikost nebo délku přímo u dodavatele.
Může být vhodný pro určité venkovní aplikace s pevnou kabeláží, pokud to specifikace produktu a podmínky instalace umožňují. Musí být posouzeno přímé sluneční záření, působení vody, teplota a mechanické poškození. Nepředpokládejte, že všechny kabely s PVC pláštěm jsou vhodné pro dlouhodobé vystavení UV záření nebo přímé zakopání.
Ne. Vlastnosti zpomalující hoření závisí na specifickém složení materiálu, konstrukci kabelu a příslušné zkušební normě. Pokud je požadována nehořlavost, vyžádejte si potvrzení dodané verze a její podpůrnou zkušební dokumentaci.
Výběr by měl zohledňovat zatěžovací proud, délku kabelu, pokles napětí, okolní teplotu, způsob instalace, seskupení kabelů a místní elektrické požadavky. Kvalifikovaný elektrokonstruktér by měl ověřit konečnou velikost vodiče spíše než spoléhat pouze na jmenovitý průřez.
Uveďte model kabelu, jmenovité napětí, průřez vodiče, požadovanou délku, celkové množství, instalační prostředí, příslušnou normu, cílový trh, požadavky na balení a jakékoli speciální požadavky na výkon. Tyto informace pomáhají dodavateli posoudit kompatibilitu specifikací a připravit přesnější nabídku.
Hliníkový kulatý drát s izolací z PVC je praktickou možností pro vhodné pevné nízkonapěťové instalace, které vyžadují lehký vodič a ochrannou PVC izolaci a konstrukci pláště. Úspěšná specifikace závisí na více než ceně: jmenovité napětí, dimenzování vodičů, kompatibilita připojení, vystavení vlivu prostředí a dokumentace shody, to vše ovlivňuje dlouhodobý výkon.
Qiancheng poskytuje specifikace kabelů BLVV pro hodnocení projektu s uvedenými velikostmi vodičů od 2,5 mm² do 70 mm². Pokud získáváte kabel pro budovu, továrnu nebo projekt elektrických rozvodů, před výběrem konečného modelu si projděte své technické požadavky. Navštivte stránku produktu Aluminium PVC Insulated Round Wire a prohlédněte si dostupné informacekontaktujte náss požadovanou velikostí, napětím, množstvím, podmínkami instalace a místem dodání. Qianchengův tým vám může pomoci prodiskutovat vhodné specifikace a podrobnosti nabídky pro váš projekt.
