Pro nízkonapěťové silové obvody, které potřebují zachovat elektrickou kontinuitu za specifikovaných požárních podmínek, používá měděný PVC FR ohnivzdorný nízkonapěťový napájecí kabel měděný vodič se slídovou ohnivzdornou ochranou a PVC izolací a pláštěm zpomalujícím hoření. Konstrukce je určena pro požární rozvody elektrické energie a další instalace, kde je při výběru kabelu uvažována integrita obvodu a kontrola šíření plamene.
|
Jmenovitý průřez (mm²) |
Minimální počet vodičů |
Vnější průměr vodiče (mm) |
Jmenovitá tloušťka PVC izolace /mm |
Přibližný vnější průměr izolace/mm |
Maximální odpor vodiče při 20 ℃ (Ω/km) měď |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Vodič je vyroben z mědi a je k dispozici v plné nebo lankové konstrukci podle uvedené velikosti vodiče. Rozměry vodičů a maximální hodnoty odporu jsou uvedeny v technické tabulce pro referenci při výběru a kontrole produktu.
Okolo izolovaného vodiče je zabudována ohnivzdorná vrstva na bázi slídy, která poskytuje tepelnou ochranu během definovaného požáru. Jeho funkcí je pomáhat udržovat elektrickou izolaci a integritu obvodu po dobu stanovenou příslušným testem požární odolnosti.
PVC izolace zajišťuje elektrické oddělení mezi měděným vodičem a vnějšími vrstvami. Tloušťka izolace se liší podle velikosti vodiče, jak je znázorněno v produktových datech. Řízení výroby se zaměřuje na konzistentní pokrytí izolací a požadované elektrické vlastnosti.
Vnější plášť poskytuje mechanickou ochranu a přispívá k nehořlavosti. Při venkovní instalaci, instalaci do podnosu nebo výkopu je třeba vzít v úvahu skutečné podmínky prostředí, včetně teploty, vlhkosti, vystavení ultrafialovému záření a mechanickému zatížení.

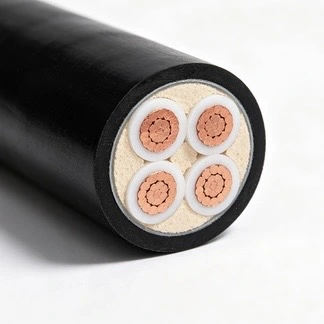

Měděný PVC FR ohnivzdorný nízkonapěťový napájecí kabel používá samostatné funkční vrstvy pro přenos proudu, elektrickou izolaci, požární odolnost a vnější ochranu. Tato konstrukce umožňuje, aby byl kabel vyhodnocen podle konkrétních elektrických a požárních požadavků projektu.

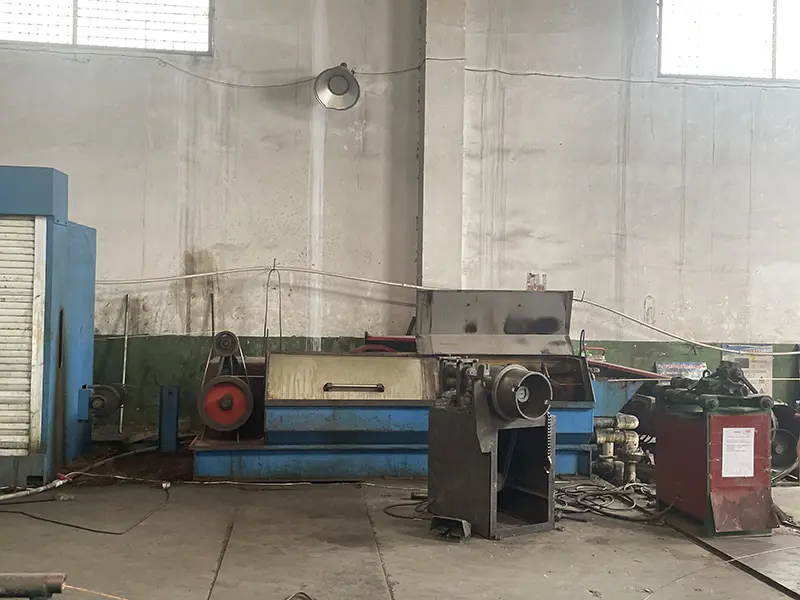

Měděné tyče se zpracovávají pomocí zařízení pro tažení drátu, aby se získaly vodiče s požadovaným průměrem a elektrickými vlastnostmi. Odpor vodičů a rozměrové požadavky jsou při výrobě kontrolovány podle objednané specifikace.
Kontinuální žíhání se používá tam, kde je požadováno nastavení pružnosti vodiče a zmírnění vnitřního pnutí po tažení. Procesní teplota a podmínky vedení jsou řízeny spíše podle specifikace vodiče, než aby byly považovány za univerzální pevnou hodnotu pro každou konstrukci kabelu.

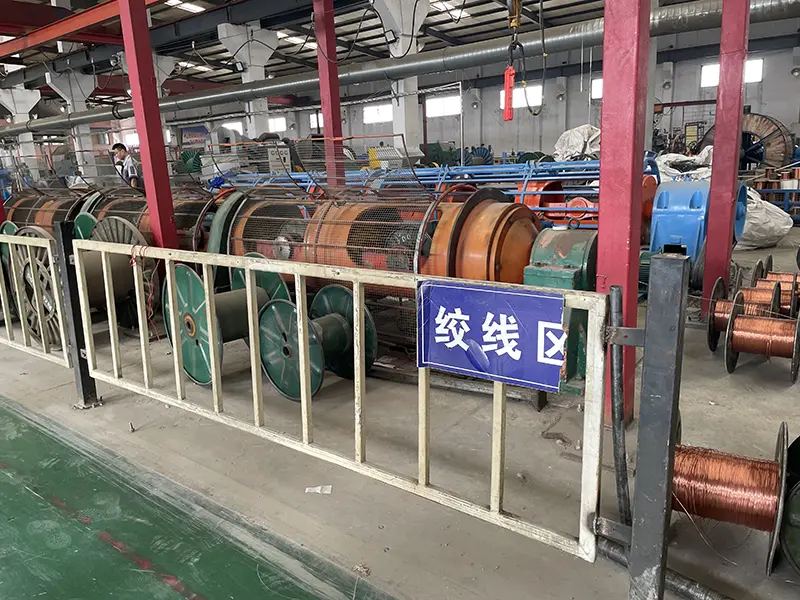

U lankových vodičů se jednotlivé vodiče formují do specifikované struktury vodiče. Proces splétání řídí délku pokládky a geometrii vodiče, aby byl zajištěn konzistentní průřez pro následnou izolaci a zpracování ohnivzdorné vrstvy.
Ohnivzdorná slídová páska se aplikuje kolem vodiče nebo izolovaného jádra pomocí řízeného tahu a překrytí. Konzistentní pokrytí je důležité, protože mezery nebo poškozené části mohou ovlivnit ohnivzdornou vrstvu během následného testování.
Kolem připraveného vodiče je vytlačena PVC izolace. Řízení linky zahrnuje rozměry izolace, stav povrchu a elektrickou integritu. Tam, kde je to uvedeno, lze k identifikaci defektů izolace během vytlačování použít on-line jiskrové testování.
On-line jiskrové testování poskytuje nepřetržité monitorování integrity izolace během vytlačování. Vadné části lze identifikovat a označit pro další kontrolu před tím, než kabel postoupí do dalších fází výroby.
U použitelných kabelových konstrukcí se používají výplňové materiály, aby se zachovala zamýšlená vnitřní geometrie a podpořila požadovaná požárně odolná konstrukce. Proces kabeláže je řízen tak, aby rozměry hotového kabelu byly ve specifikovaném rozsahu.
Vnější plášť z PVC zpomalující hoření je vytlačován přes kabelovou sestavu, aby poskytoval mechanickou ochranu a ochranu životního prostředí. Rozměry pláště, stav povrchu a hotový vnější průměr jsou kontrolovány podle specifikace produktu.
Před expedicí lze u hotových kabelů zkontrolovat rozměry, odpor vodičů, integritu izolace, odolnost vůči napětí a platné požadavky na požární odolnost. Záznamy o zkouškách jsou uchovávány podle požadavků výroby a objednávky.
Vstupní měděné tyče, slídová ohnivzdorná páska a PVC materiály jsou před použitím kontrolovány podle požadovaných materiálů a výrobních specifikací. Příslušné záznamy o příchozích kontrolách lze uchovávat jako součást kontroly šarží.
Kontrola výroby zahrnuje rozměry vodičů, vytlačování izolace, obalování slídovou páskou, geometrii kabelu a další procesní parametry relevantní pro konstrukci produktu. Elektrické kontroly jsou prováděny ve stupních specifikovaných výrobními postupy a postupy kontroly jakosti.
Testování hotových kabelů může zahrnovat testování odolnosti proti ohni, testování zpomalování hoření, testování odolnosti vůči napětí a odolnosti vůči napětí a testování izolačního odporu podle příslušné specifikace produktu a požadavků projektu. Ověřené zkušební podmínky a výsledky by měly být uvedeny v odpovídajících záznamech zkoušek.
Informace o výrobě a kontrole lze propojit s příslušnou šarží kabelu nebo cívkou. Pokud je to vyžadováno pro přijetí projektu, mohou být poskytnuty podpůrné záznamy o zkouškách a informace o sledovatelnosti podle dohodnutého rozsahu dokumentace.
Slídová ohnivzdorná vrstva má pomoci zachovat integritu obvodu, když je kabel vystaven specifikovaným podmínkám požáru. Doba trvání požární odolnosti je spíše výsledkem zkoušky než všeobecnou provozní zárukou, takže pro každý projekt by měla být potvrzena použitelná zkušební metoda, teplota, doba trvání a kritéria přijatelnosti.
Nehořlavost a požární odolnost popisují různé vlastnosti kabelu. Nehořlavost se týká omezení šíření plamene při definované zkoušce, zatímco požární odolnost se týká zachování funkce obvodu po určitou dobu při specifikované expozici požáru. Oba požadavky by měly být při výběru kabelu vyhodnoceny samostatně.
PVC izolace poskytuje primární elektrickou bariéru kolem vodiče. Rovnoměrná tloušťka izolace a elektrické testování jsou důležité pro udržení integrity izolace během normálního provozu. Požadované zkušební napětí a metoda kontroly by měly odpovídat specifikaci produktu a příslušné normě.
Měděný PVC FR ohnivzdorný nízkonapěťový napájecí kabel je proto vybírán nejen podle velikosti vodiče, ale také podle požadované úrovně požární odolnosti, instalačního prostředí, zatěžovacího proudu, požadavku na pokles napětí a platných elektrických norem.
Tento kabel může být určen pro nízkonapěťové silové obvody sloužící k nouzovému osvětlení, požárním čerpadlům, poplašným zařízením a dalším požárně bezpečnostním zátěžím, kde projekt vyžaduje ohnivzdornou kabelovou konstrukci. Konečný typ kabelu by měl odpovídat návrhu budovy a platným požadavkům na požární bezpečnost.
V průmyslových provozech lze kabel použít pro silové obvody v oblastech, kde jsou vlastnosti zpomalující hoření a ohnivzdorné vlastnosti součástí elektrického návrhu. Při instalaci je třeba vzít v úvahu uspořádání kabelových žlabů, okolní teplotu, seskupení a mechanickou ochranu.
Kabel lze použít v projektech městských rozvodů energie a kabelových žlabů, kde je jeho konstrukce vhodná pro místní podmínky prostředí. Před výběrem způsobu instalace je třeba zkontrolovat vlhkost, teplotu, mechanické zatížení a odvodnění.
Vnitřní kabelové žlaby, venkovní nadzemní instalace a kabelové žlaby mohou být uvažovány podle kabelové konstrukce a požadavků projektu. Dlouhodobé pokládání pod vodou se pro tento produkt nedoporučuje, pokud není specifikována konstrukce speciálně navržená pro nepřetržité vystavení vodě.
U kabelů s PVC izolací, PVC pláštěm nebo bezhalogenovým nehořlavým pláštěm nesmí být okolní teplota při instalaci nižší než 0 ℃. Instalační postupy by měly také zohledňovat manipulaci s kabely a podmínky prostředí na pracovišti.
|
Položka |
Jednožilový kabel |
|
Vícežilový kabel |
|
|
|
Neobrněný |
Obrněný |
Neobrněný |
Obrněný |
|
Minimální poloměr ohybu během instalace |
20D |
15D |
15D |
12D |
|
Minimální poloměr ohybu v blízkosti připojovacích krabic a svorek (ohýbání je třeba pečlivě kontrolovat například tvarováním vodicích desek) |
15D |
12D |
12D |
10D |
Po dokončení pokládky kabelu se provede zkouška odolnosti proti napětí po dobu 15 minut při zkušebním napětí 3,5 kV.
Pro hodnocení projektu může společnost Qiancheng poskytnout specifikace produktu, dostupné záznamy o továrních testech a další podpůrné dokumenty podle objednané konstrukce kabelu a požadavků smlouvy. Zákazníci mohou před zahájením výroby předložit k technické kontrole velikost vodiče, délku kabelu, způsob instalace, požadovanou úroveň požární odolnosti a příslušné normy.
U zámořských projektů mohou být požadavky na dokumentaci potvrzeny před výrobou, aby byly s objednávkou připraveny příslušná produktová data, kontrolní záznamy a zkušební dokumenty. Technické dokumenty v anglickém jazyce mohou být dodány tam, kde jsou dostupné a použitelné pro daný produkt.
Odpověď: Nehořlavost se týká schopnosti kabelu omezit šíření plamene při definované zkoušce. Požární odolnost se týká zachování integrity obvodu po stanovenou dobu za specifikovaných požárních podmínek. Jsou to samostatné požadavky na výkon a nemělo by se s nimi nakládat jako s vzájemně zaměnitelnými pojmy.
Odpověď: Vrstva slídy tvoří součást ohnivzdorné konstrukce kolem vodiče nebo izolovaného jádra. Během stanoveného požárního testu pomáhá chránit izolaci a integritu podpůrného obvodu po dobu ověřeného testu.
Odpověď: Technická tabulka obsahuje konfigurace pevných i lankových vodičů pro určité menší průřezy, zatímco větší velikosti používají lankové konstrukce. Struktura vodiče by měla být potvrzena podle požadovaného průřezu a specifikace produktu.
Odpověď: Při výběru je třeba vzít v úvahu proud zátěže, způsob instalace, okolní teplotu, seskupení kabelů, pokles napětí a podmínky zkratu. Rozměry a hodnoty odporu v tabulce poskytují údaje o produktu, zatímco konečné dimenzování by se mělo řídit platnou normou elektrického návrhu.
A: Specifikovaná minimální okolní teplota při instalaci je 0 ℃. Minimální poloměr ohybu je 20D pro nepancéřovaný jednožilový kabel, 15D pro pancéřovaný jednožilový kabel, 15D pro nepancéřovaný vícežilový kabel a 12D pro pancéřovaný vícežilový kabel. V blízkosti propojovacích krabic a svorek platí přísnější hodnoty, jak je uvedeno v instalační tabulce.
Odpověď: Podle dodaných požadavků na instalaci se po pokládce při 3,5 kV po dobu 15 minut provede zkouška odolnosti proti napětí. Vlastní zkušební postup by měl odpovídat příslušné projektové specifikaci a požadavkům na elektrickou bezpečnost.
Odpověď: O venkovní instalaci a instalaci kabelových žlabů lze uvažovat, pokud je konstrukce kabelu vhodná pro aktuální teplotu, vlhkost, UV záření a mechanické podmínky. Dlouhodobé ponoření pod vodu se u tohoto produktu nedoporučuje.
Odpověď: V závislosti na konfiguraci produktu a smlouvě může dostupná dokumentace obsahovat specifikace produktu, záznamy o továrních testech, výsledky testů odolnosti vůči napětí, zprávy o požárních testech a informace o sledovatelnosti týkající se šarží. Před výrobou by měly být potvrzeny požadované dokumenty.
