Měděný XLPE FR ohnivzdorný nízkonapěťový napájecí kabel je navržen pro nízkonapěťové obvody, kde je vyžadována kontrola šíření plamene a nepřetržité napájení za specifikovaných požárních podmínek. Jeho konstrukce kombinuje měděný vodič, izolaci XLPE, slídovou ohnivzdornou pásku, výplň zpomalující hoření a ochranný vnější plášť pro požární rozvody elektrické energie a další nízkonapěťové instalace s definovanými požadavky na požární výkon.
|
Jmenovitý průřez (mm²) |
Minimální počet vodičů |
Vnější průměr vodiče (mm) |
Jmenovitá tloušťka izolace XLPE /mm |
Přibližný vnější průměr izolace /mm |
Maximální odpor vodiče při 20 ℃ (Ω/km) měď |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.0 |
27.5 |
0.0470 |

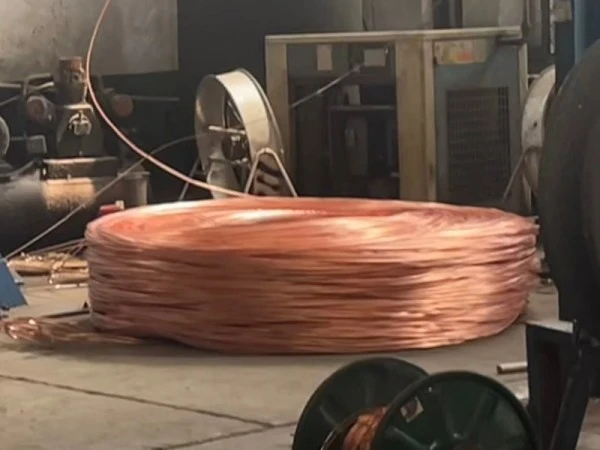

Vodič je vyroben z elektrolytické mědi a je k dispozici v jednovodičových a lankových konstrukcích podle uvedeného průřezu. Hodnoty odporu vodičů ve výše uvedené tabulce poskytují přímou referenci pro elektrický výběr. Lankové vodiče mohou také poskytnout větší flexibilitu tam, kde kabelová trasa obsahuje ohyby, žlaby nebo trubky.
Dvouvrstvá slídová páska je aplikována kolem sestavy vodiče jako primární ohnivzdorná bariéra. Při specifikovaném testu ohně pomáhá vrstva slídy chránit vodič a izolační systém před přímým vystavením teplu a podporuje integritu obvodu po požadovanou dobu trvání testu. Požární odolnost by měla být hodnocena podle příslušné normy produktu a zprávy o zkoušce spíše než podle samotné teploty.
XLPE poskytuje hlavní elektrickou izolaci kolem vodiče. Jeho běžně specifikovaná trvalá provozní teplota je 90 ℃, v souladu s příslušným designem kabelu a normou. Ve srovnání s konvenční PVC izolací má XLPE vyšší tepelnou kapacitu a dobrou odolnost proti stárnutí a mnoha chemickým prostředím, díky čemuž je vhodný pro silové obvody vystavené zvýšeným provozním teplotám.
Nehořlavá výplň se používá k obsazení vnitřních prostorů mezi komponenty kabelu a zachování zamýšlené geometrie kabelu. Jeho úlohou je také omezit šíření plamene vnitřními mezerami, když je kabel vystaven ohni.
Vnější plášť poskytuje mechanickou ochranu a přispívá k regulaci šíření plamene. U venkovních nebo výkopových instalací by měla být skutečná odolnost vůči UV záření, vlhkosti a půdním podmínkám zkontrolována podle specifikovaného materiálu pláště a požadavků projektu.
Příslušné požadavky na výrobu a testování závisí na konstrukci kabelu, jmenovitém napětí, klasifikaci požární odolnosti a cílovém trhu. U exportních projektů by měly být před výrobou potvrzeny požadované požadavky GB, IEC nebo země určení, aby konfigurace kabelu a dokumentace odpovídaly specifikaci projektu.

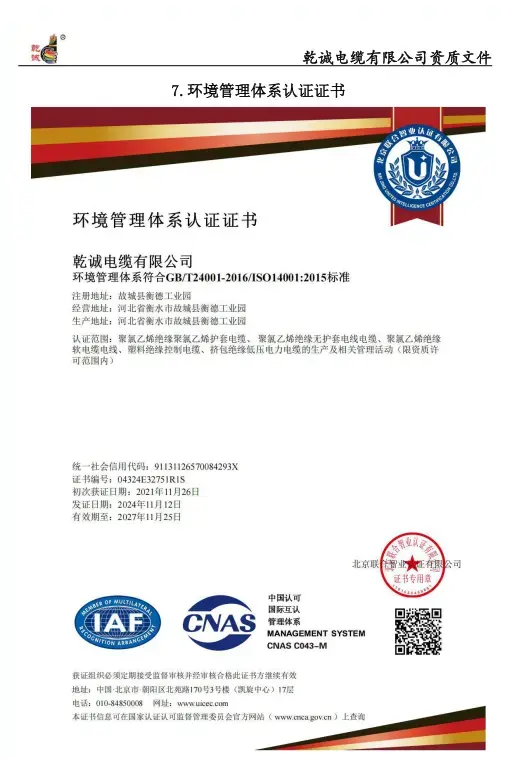

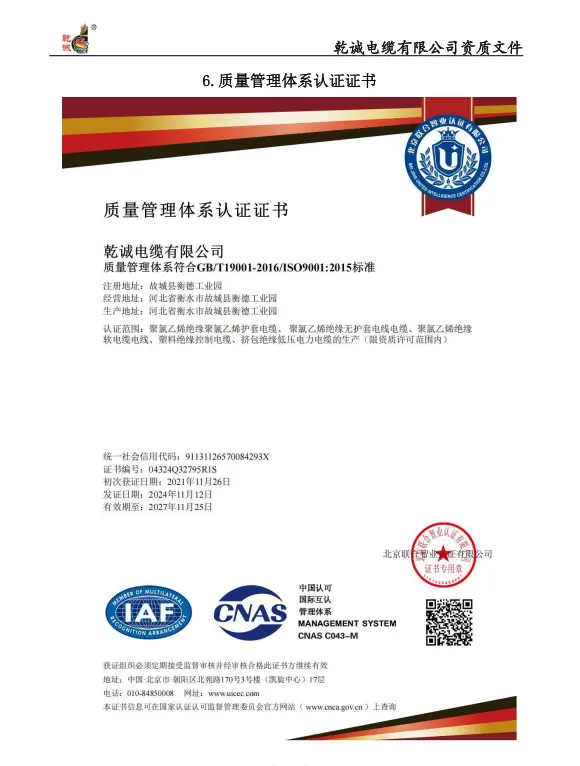

Dostupná dokumentace kvality může zahrnovat certifikace ISO 9001 Quality Management, ISO 14001 Environmental Management a ISO 45001 Bezpečnost a ochrana zdraví při práci spolu s příslušnými výrobními kvalifikacemi a dokumentací o zkouškách produktu.
Pro požadavky na požární vlastnosti mohou být poskytnuty příslušné protokoly o zkouškách požární celistvosti a nehořlavosti, pokud je to vhodné pro specifikovanou konstrukci výrobku. Záznamy o výrobě a kontrole související se šaržemi lze také udržovat pro sledovatelnost podle objednávky a požadavků na kontrolu kvality.
Měděný XLPE FR ohnivzdorný nízkonapěťový napájecí kabel používá samostatné konstrukční vrstvy pro různé funkce související s požárem. Materiály zpomalující hoření jsou určeny k omezení šíření plamene, zatímco slídová ohnivzdorná vrstva podporuje nepřetržitý provoz obvodu během specifikované požární zkoušky. Toto jsou různé požadavky na výkon a měly by být ověřeny pomocí odpovídajících zkušebních metod a zpráv.
Izolace XLPE je navržena pro nepřetržitou provozní teplotu vodiče až 90 ℃ podle příslušné specifikace. Skutečný přípustný proud závisí na velikosti vodiče, způsobu instalace, okolní teplotě, seskupení a dalších korekčních faktorech. Výběr kabelu by proto měl být založen spíše na podmínkách úplné instalace než na samotné teplotě izolace.
Měděné vodiče poskytují elektrickou cestu pro nízkonapěťový přenos energie. Maximální hodnoty odporu uvedené v technické tabulce lze použít při kontrole úbytku napětí, ohřevu vodiče a návrhu obvodu. Kontrola hotového kabelu může zahrnovat zkoušky odporu vodičů, izolace a výdržného napětí podle příslušných požadavků výroby a projektu.
Rozměry vodičů, tloušťka izolace a vlastnosti hotového kabelu mohou být kontrolovány během výroby. Inspekční záznamy a produktovou dokumentaci lze přiřadit k příslušné výrobní šarži nebo kabelové cívce tam, kde je vyžadována sledovatelnost. To poskytuje praktický základ pro vstupní kontrolu, přijetí projektu a pozdější údržbu.
Průřez vodiče zvolte podle projektovaného proudu, dovoleného úbytku napětí, způsobu instalace, okolní teploty a skupiny kabelů. Hodnoty v technické tabulce popisují rozměry a odpor vodičů, ale neměly by být považovány za samostatnou tabulku kapacit.
Před objednáním si ověřte, zda projekt vyžaduje nehořlavou vlastnost, ohnivzdornost po určitou dobu nebo obojí. Tam, kde je požadována požární odolnost, by se požadovaná zkušební teplota, doba trvání, stav obvodu a platná norma měly shodovat se zkušební dokumentací kabelu.
Při stavbě pod minimální instalační teplotou stanovenou výrobcem by měly být dodrženy příslušné postupy manipulace a předehřívání podle specifikace produktu. Maximální provozní teplota trvalého vodiče je obecně specifikována jako 90 ℃ pro tuto konstrukci s izolací XLPE. Při instalaci je třeba vzít v úvahu také zdroje tepla, seskupení kabelů a okolní podmínky.
Kabel by měl být instalován bez překročení stanoveného minimálního poloměru ohybu. Pro hodnoty uvedené pro tento produkt je referenční minimální poloměr ohybu ≥10 × vnější průměr kabelu pro jednožilové kabely a ≥15 × vnější průměr kabelu pro vícežilové kabely. Skutečný požadavek na instalaci by měl odpovídat příslušné specifikaci produktu.
1. Vnitřní požární nouzové obvody:Vhodné pro aplikace, jako je protipožární rozvod energie, napájecí obvody zařízení a instalace kabelových žlabů, kde je vyžadováno nepřetržité napájení za určitých podmínek požáru.
2. Komerční a veřejné budovy:Kabelové žlaby, šachty a další nízkonapěťové rozvody lze uvažovat, pokud vybraný kabel splňuje požární a elektrické požadavky projektu.
3. Venkovní instalace a instalace kabelových žlabů:Montáž lze uvažovat tam, kde je konstrukce pláště vhodná pro očekávané UV, vlhkost a mechanické podmínky.
4. Přímý pohřeb:Přímé zakopání by se mělo používat pouze v případě, že konstrukce kabelu a plášť jsou specifikovány pro půdu, vlhkost, mechanické a chemické podmínky v místě instalace.
Mezilehlé spoje by měly být v požárních okruzích minimalizovány. Tam, kde je nutné spojení spojkou nebo odbočkou, by měl být spojovací systém kompatibilní s elektrickými parametry kabelu a požadovanými požárními vlastnostmi. Ohnivzdorné spojovací nebo ukončovací komponenty by měly být vybrány jako kompletní systém, spíše než se spoléhat pouze na samotný kabel.
Identifikace kabelu by měla být zachována na obou koncích a ve vhodných bodech trasy pro podporu kontroly a budoucí údržby. Při stahování a pokládce se vyvarujte nadměrné tahové síly, ostrých hran a nekontrolovaného ohýbání, které by mohlo poškodit izolaci nebo ohnivzdorné vrstvy.
Kabel integruje své ohnivzdorné a nehořlavé vrstvy do továrně vyrobené konstrukce, což snižuje potřebu samostatné protipožární úpravy podél těla kabelu. Ukončení, spoje, podpěry a prostupy protipožárními konstrukcemi však stále vyžadují kompatibilní instalační systémy pro zachování požadovaných elektrických a požárních charakteristik celé instalace.
Odpověď: Nehořlavost se týká omezení šíření plamene po zapálení, zatímco ohnivzdornost se týká zachování specifikované integrity obvodu za definovaných podmínek požáru. Pro splnění jednoho nebo obou požadavků může být v závislosti na projektu vyžadován kabel.
A: XLPE poskytuje elektrickou izolaci s typickou trvalou provozní teplotou 90 ℃ pro tento typ konstrukce. Díky své tepelné schopnosti a odolnosti proti stárnutí je vhodný pro nízkonapěťové výkonové obvody, kde je třeba vzít v úvahu provozní teplotu a provozní podmínky.
A: Potvrďte zatěžovací proud, průřez vodiče, přípustný pokles napětí, způsob instalace, okolní teplotu, seskupení kabelů, délku trasy a požadovanou úroveň požární odolnosti. Tyto faktory určují, zda je konkrétní velikost a konstrukce vhodná pro projekt.
Odpověď: Příslušné specifikace produktu, kontrolní záznamy a příslušné protokoly o zkouškách mohou být dodány podle požadavků na konstrukci kabelu a objednávky. U exportních projektů by měla být před výrobou potvrzena požadovaná standardní dokumentace a dokumentace pro cílový trh.
Odpověď: Věnujte pozornost teplotě instalace, poloměru ohybu, tahu, zdrojům tepla, seskupení kabelů a mechanické ochraně. Spoje a koncovky by také měly používat komponenty kompatibilní s požadovanými elektrickými a požárními specifikacemi.
Odpověď: Pro tyto aplikace lze uvažovat, když plášť a kompletní konstrukce kabelu jsou vhodné pro aktuální UV, vlhkost, půdu, mechanické a chemické podmínky. Přímé zasypání by nemělo být předpokládáno pouze z požární odolnosti kabelu.
