Pro nízkonapěťové obvody, které musí zůstat pod napětím během stanoveného vystavení požáru, hliníkový PVC ohnivzdorný napájecí kabel kombinuje hliníkový vodič s elektrickou izolací, speciální ohnivzdornou vrstvu a ochranný plášť z PVC. Je určen pro nouzové rozvody elektrické energie a další obvody s definovanými požadavky na požární průchodnost.
Sortiment pokrývá velikosti vodičů od 1,5 mm² do 1000 mm², s elektrickými údaji pro odpor vodičů, výdržné napětí a kapacitu za různých podmínek instalace. Konečný výběr kabelu závisí na zatížení obvodu, délce trasy, způsobu instalace, povoleném poklesu napětí a příslušných požadavcích na požární bezpečnost.
|
Jmenovitý průřez (mm²) |
Tloušťka izolace (mm) |
Tloušťka pláště (mm) |
Přibližný vnější průměr kabelu (mm) |
Odpor stejnosměrného vodiče (Ω/km) Al |
Zkušební napětí (kV/5min) |
Ampacita ve vzduchu (A) (A)-Al |
Ampacita v přímo zasypané půdě(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

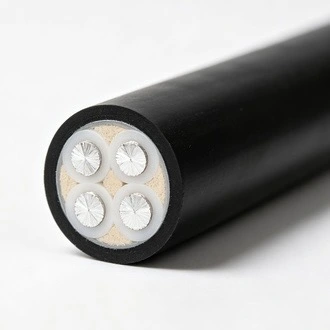

Kabel je postaven na čtyřech funkčních vrstvách, které spolupracují během normálního provozu a za specifikovaných podmínek požární zkoušky. Hliníkový vodič nese elektrickou zátěž, zatímco izolace zajišťuje elektrické oddělení. Speciální ohnivzdorná vrstva pomáhá chránit obvod při vystavení vysokým teplotám a plášť z PVC tvoří vnější ochranný povrch.
Jako vodič s proudem se používá hliník. Jeho nižší hustota ve srovnání s mědí může být relevantní pro hmotnost kabelu a manipulaci, zejména na dlouhých kabelových trasách. Hliníkové vodiče však vyžadují vhodné dimenzování a kompatibilní koncové komponenty. Před výběrem průřezu vodiče je třeba zvážit proudovou kapacitu, pokles napětí a podmínky instalace.
Ohnivzdorná vrstva má poskytovat tepelnou ochranu elektrickému jádru při specifikovaném požáru. Jeho funkci je třeba odlišit od zpomalování hoření: materiály zpomalující hoření jsou primárně určeny k omezení šíření plamene, zatímco konstrukce kabelů odolných proti ohni se hodnotí z hlediska udržení provozu obvodu za definovaných podmínek požární zkoušky.
Izolace zajišťuje požadované elektrické oddělení kolem vodiče, zatímco PVC plášť chrání hotový kabel před běžným vnějším kontaktem během manipulace a instalace. Tloušťka izolace a pláště uvedené v tabulce se liší podle velikosti vodiče a tvoří součást rozměrové specifikace kabelu.
U silových obvodů souvisejících s požárem nelze výkon kabelu hodnotit pouze podle odolnosti vůči plameni. Elektrická kontinuita, izolační stav, odpor vodiče a příslušné podmínky požární zkoušky – to vše je třeba posuzovat společně. Dodávaná produktová data specifikují zkušební napětí 3,5 kV/5 min a poskytují samostatné hodnoty pro přenos proudu pro instalaci ve vzduchu a přímo zasypané půdě.
Dodávané informace o produktu specifikují 90minutovou odolnost proti ohni při zkušebních podmínkách 750 °C. Tato hodnota by měla být chápána jako výsledek testu spojený se specifikovanou konstrukcí kabelu a zkušební metodou spíše než jako univerzální tvrzení, že kabel si udrží energii po stejnou dobu při každém skutečném požáru. Schválení projektu by mělo vycházet z příslušné zkušební zprávy a místních požadavků na požární bezpečnost.
Odpor stejnosměrného vodiče je uveden v technické tabulce pro použitelné velikosti hliníkových vodičů. Údaje o kapacitě jsou uvedeny samostatně pro instalaci ve vzduchu a přímo zasypané půdě, protože rozptyl tepla se mění s podmínkami instalace. Skutečné dimenzování kabelu může také vyžadovat zvážení okolní teploty, seskupení kabelů, podmínek uložení, délky trasy a povoleného poklesu napětí.
Uvedená hodnota 3,5 kV/5 min představuje specifikované zkušební napětí a dobu trvání v dodaných produktových datech. Zkouška výdržným napětím se používá ke kontrole izolačního systému za definovaných zkušebních podmínek. Při předložení kabelu ke schválení projektu by měla být přezkoumána produktová dokumentace a příslušná výrobní norma.
Výběr kabelu by měl začít s elektrickým zatížením a poté by měl být porovnán se skutečným prostředím instalace. U nouzových obvodů a obvodů souvisejících s požárem by měla být před objednáním kabelu také identifikována požadovaná doba požární odolnosti a příslušné konstrukční požadavky.
Jmenovitý průřez by měl být zvolen podle provozního proudu, poklesu napětí a podmínek instalace. U obvodů na velké vzdálenosti se může stát úbytek napětí důležitým dimenzačním faktorem, i když je proudová zatížitelnost vodiče dostatečná. Konečný výběr by proto měl být založen spíše na celkovém návrhu obvodu než na samotné kapacitě.
Při instalaci do kabelových žlabů nebo jiných otevřených tras může přípustný proud ovlivnit odvod tepla, rozteč kabelů, okolní teplota a počet zatížených kabelů. Hodnoty proudění vzduchu v tabulce poskytují referenční údaje o produktu a měly by být použity společně s příslušnou instalační normou.
Pro přímé zakopání nebo instalaci do podzemních kabelových výkopů je třeba vzít v úvahu tepelné podmínky půdy, hloubku uložení, rozteč kabelů, odvodnění a mechanickou ochranu. Přímo uložené hodnoty ampacity v tabulce jsou referenční hodnoty specifické pro instalaci a neměly by být považovány za náhradu za výpočty kabelů specifické pro daný projekt.
Hliníkové vodiče by měly být připojeny pomocí svorek, ok nebo konektorů vhodných pro hliníkové vodiče a specifikované elektrické zatížení. Správná příprava vodiče a jeho stlačení jsou v místě spoje důležité, protože nesprávně připravené zakončení může vytvářet další přechodový odpor a místní zahřívání.
Hliníkový PVC ohnivzdorný napájecí kabel může být specifikován pro nízkonapěťové distribuční obvody, kde je součástí projektového požadavku nepřetržitý elektrický provoz během definovaného požárního stavu. Typické aplikace zahrnují vybrané nouzové napájecí obvody, elektrické spotřebiče související s požárem, veřejné budovy, průmyslová zařízení a podzemní rozvody.
Kabel lze použít pro určené obvody nouzového napájení, kde je vyžadováno, aby kabelový systém udržoval provoz obvodu po stanovenou dobu během expozice požáru. Požadovaná úroveň požární odolnosti by měla být potvrzena z návrhu projektu a příslušných místních předpisů.
Aplikace mohou zahrnovat vybrané silové obvody v nemocnicích, školách, komerčních budovách a dalších zařízeních, kde jsou instalovány nouzové elektrické systémy. Zda je vyžadována konkrétní kabelová konstrukce, závisí na návrhu budovy, požární strategii a příslušných elektrických a požárních předpisech.
V továrnách a průmyslových zařízeních lze kabel uvažovat pro nouzové rozvody, zařízení související s požárem a další nízkonapěťové obvody, kde je specifikován hliníkový vodič a definovaný požadavek na požární odolnost. Velikost kabelu by měla odpovídat elektrickému zatížení a trase instalace.
Dostupné větší velikosti vodičů lze uvažovat pro podzemní rozvody a kabelové žlaby, kde návrh instalace tuto kabelovou konstrukci umožňuje. Před instalací je třeba zkontrolovat podmínky uložení, mechanickou ochranu a odvod tepla.

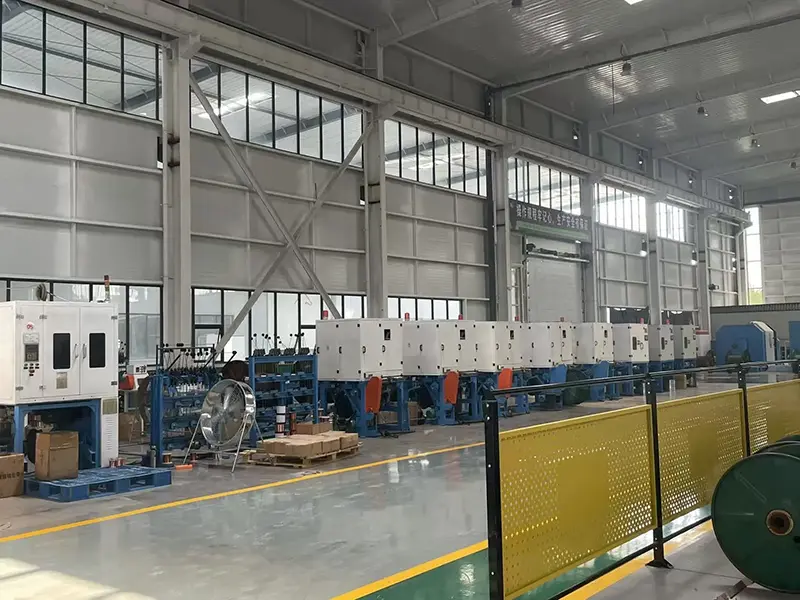

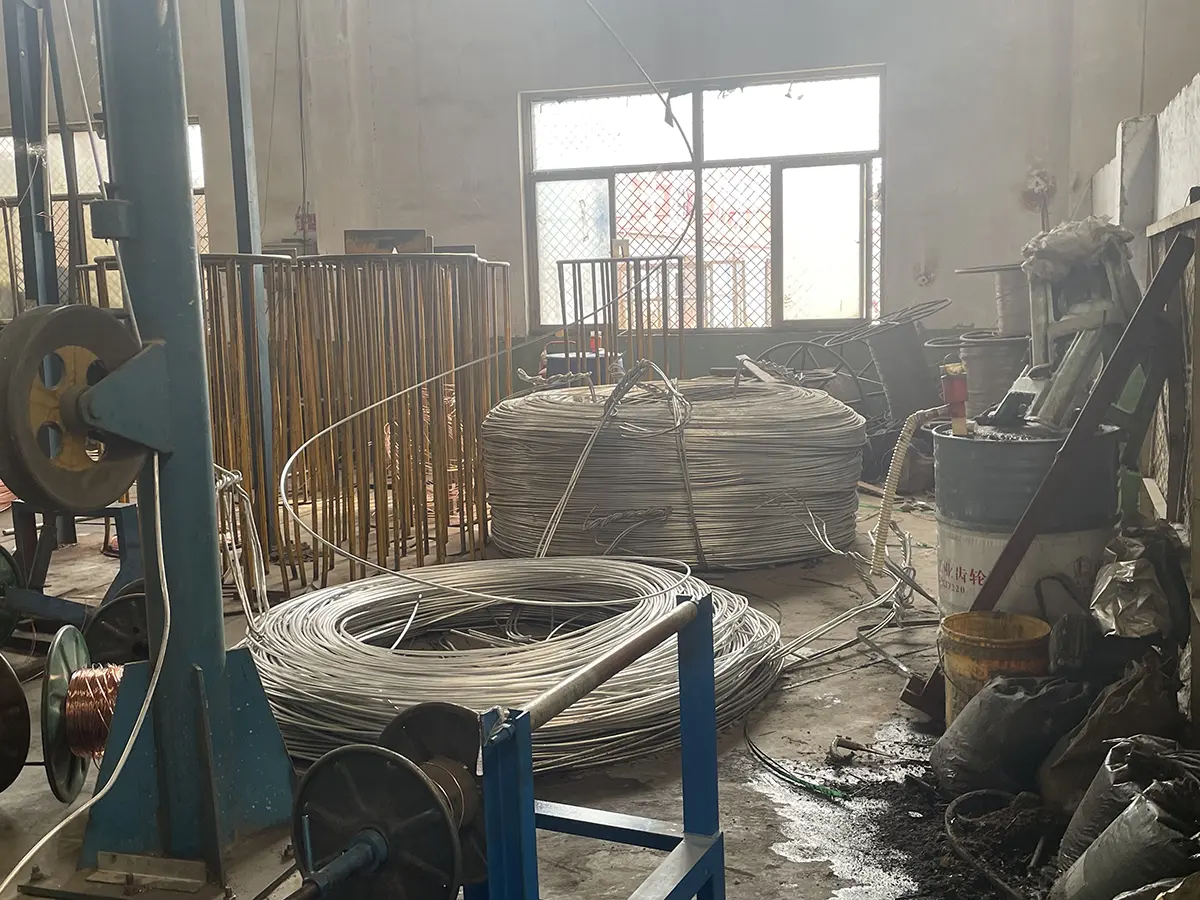

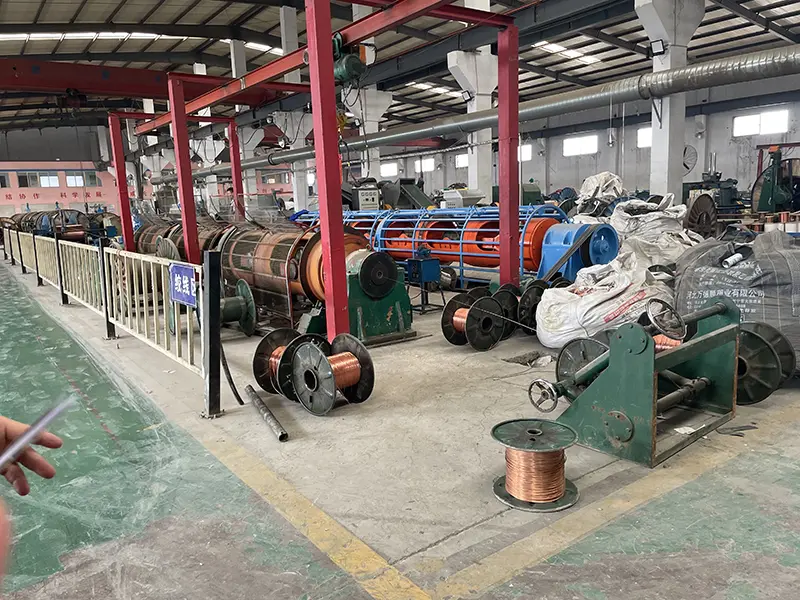

Qiancheng Cable provozuje vlastní dílny na výrobu kabelů a testovací zařízení. Výrobní proces zahrnuje zpracování vodičů, extruzi izolace, aplikaci ohnivzdorné vrstvy a extruzi vnějšího pláště. Příslušné záznamy o výrobě a kontrole poskytují základ pro kontrolu hotových rozměrů kabelů a elektrických charakteristik.

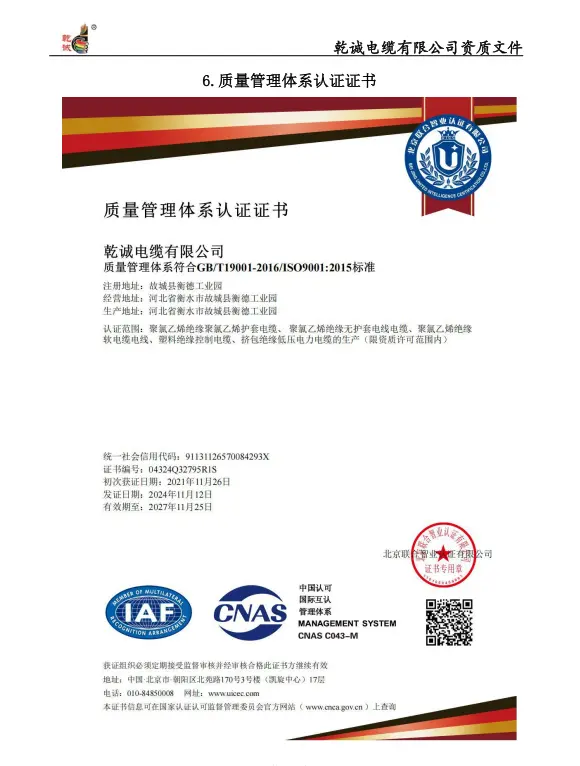

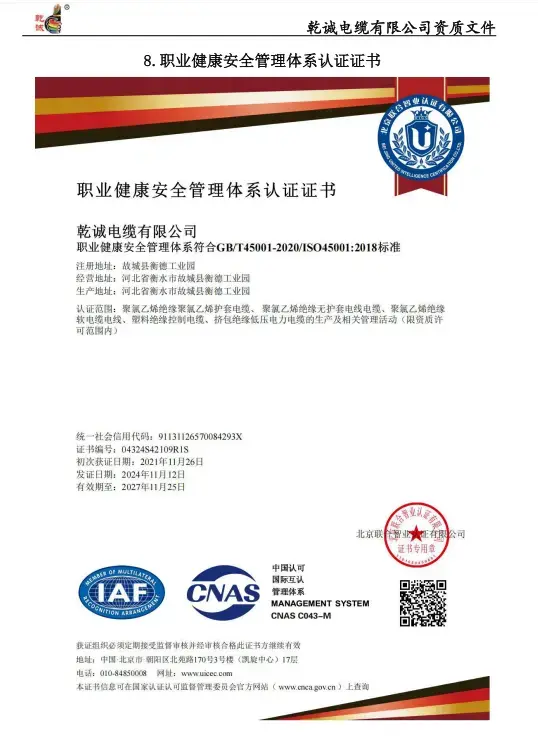

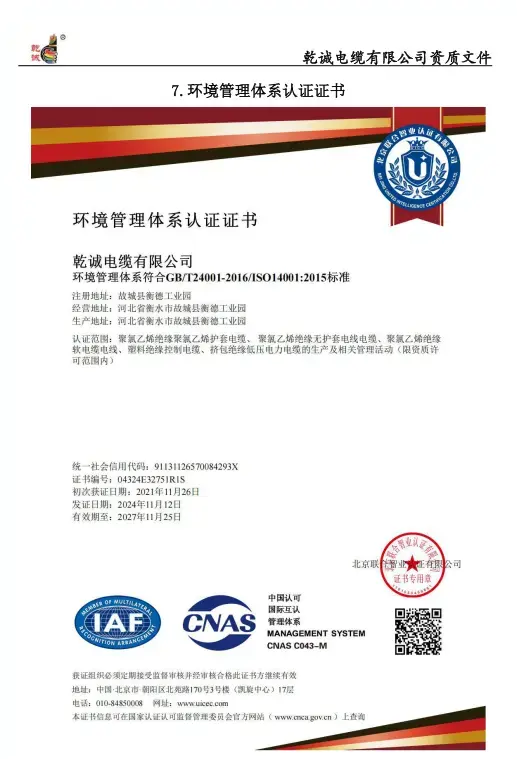

Qiancheng Cable je držitelem národní licence na výrobu průmyslových kabelů spolu s certifikacemi ISO9001 Quality Management, ISO14001 Environmental Management a ISO45001 Bezpečnost a ochrana zdraví při práci. Tyto dokumenty poskytují informace o výrobních a řídících systémech společnosti a mohou být přezkoumány při kvalifikaci dodavatele.
Při pořizování projektu by měl být kabel zkontrolován podle skutečné elektrické a požární specifikace, nikoli pouze podle názvu produktu. Následující informace jsou užitečné při žádosti o cenovou nabídku nebo technické podání: požadovaný průřez vodiče, provozní napětí, zatěžovací proud, délka kabelu, způsob instalace, podmínky prostředí nebo půdy, seskupení kabelů, přípustný úbytek napětí a požadované podmínky požární zkoušky.
V případě, že je kabel předkládán ke stavebnímu záměru, může kupující požadovat k přezkoumání také příslušná technická data, zkušební dokumentaci a osvědčení o kvalifikaci. To umožňuje zkontrolovat vybrané požadavky na konstrukci a zkoušky před výrobou a instalací.
Požární odolnost se týká schopnosti kabelového obvodu pokračovat v provozu po stanovenou dobu za definovaných podmínek požární zkoušky. Zpomalení hoření se týká hlavně omezení šíření plamene podél kabelu. Kabel může mít vlastnosti zpomalující hoření, aniž by byl klasifikován pro stejnou odolnost proti ohni.
Hliník poskytuje možnost vodiče s nižší hustotou pro nízkonapěťovou distribuci energie. Může to být relevantní tam, kde se bere v úvahu hmotnost kabelu a manipulace. Vzhledem k tomu, že hliník má jiné elektrické a spojovací vlastnosti než měď, měly by být dimenzování vodičů a součásti zakončení vybrány odpovídajícím způsobem.
Dodávané informace o produktu uvádějí 90 minut při zkušebních podmínkách 750 °C. To se týká definovaných zkušebních podmínek pro specifikovanou konstrukci kabelu. Nemělo by to být interpretováno jako záruka identického výkonu obvodu při každém skutečném požáru, protože skutečné výsledky závisí na instalaci, expozici požáru a příslušné zkušební metodě.
Výběr by měl vzít v úvahu zatěžovací proud, pokles napětí, délku kabelu, způsob instalace, okolní podmínky, seskupení kabelů a požadovanou úroveň požární odolnosti. Hodnoty ampacity uvedené v tabulce poskytují referenční údaje pro instalaci ve vzduchu a přímo zasypané půdě.
Údaje o produktu zahrnují hodnoty ampacity pro přímo zasypanou půdu. Skutečná vhodnost by měla být stále potvrzena podle konstrukce kabelu, podmínek uložení, mechanické ochrany, tepelných charakteristik půdy a příslušných požadavků na instalaci.
Svorka nebo konektor by měl být vhodný pro hliníkové vodiče a specifikované zatížení. Správná příprava a komprese vodiče jsou důležité pro udržení spolehlivého elektrického spojení a zabránění nadměrnému přechodovému odporu nebo lokálnímu zahřívání.
V závislosti na požadavcích projektu mohou být poskytnuta technická data, dokumentace ke zkoušce výrobku a certifikáty podnikové kvalifikace pro hodnocení dodavatelů a výrobků. U aplikací souvisejících s požárem by měla být před schválením přezkoumána příslušná dokumentace požárních zkoušek spolu se specifikací projektu.
