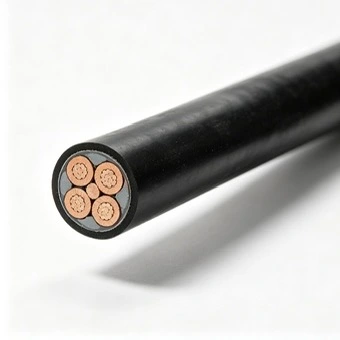

Měděný PVC ohnivzdorný nízkonapěťový napájecí kabel je nízkonapěťová kabelová konstrukce obsahující měděné vodiče, PVC izolaci a plášť a slídovou ohnivzdornou vrstvu. Je určen pro obvody, kde je vyžadována kontinuita napájení během specifikovaných podmínek požáru, včetně nouzového napájení, požární ochrany a dalších elektrických systémů souvisejících s bezpečností. Qiancheng manufactures the cable with controlled conductor, insulation, fire-resistant and finished-product testing processes.
|
Jmenovitý průřez (mm²) |
Minimální počet vodičů |
Vnější průměr vodiče (mm) |
Jmenovitá tloušťka PVC izolace/mm |
Přibližný vnější průměr izolace/mm |
Maximální odpor vodiče při 20 ℃ (Ω/km) měď |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56 ± 0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01 ± 0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22 ± 0,02 |
1.0 |
4.4 |
4.61 |
|
4 (B) |
7 |
2,52 ± 0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72 ± 0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09 ± 0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1 ± 0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1 ± 0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2 ± 0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2 ± 0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2 ± 0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5 ± 0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5 ± 0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3 ± 0,20 |
2.6 |
28.7 |
0.0470 |
Vysoce čisté elektrolytické měděné tyče jsou taženy do požadovaného průměru vodiče pomocí víceramenného tažného zařízení. Kontinuální žíhání slouží k odlehčení vnitřního pnutí a zachování požadovaných mechanických vlastností. Odpor vodiče je během výroby kontrolován podle specifikovaných elektrických požadavků.
U lankových konstrukcí jsou jednotlivé měděné dráty uspořádány a splétány podle zadané struktury vodiče. Proces řídí délku pokládky a geometrii vodičů při zachování flexibility požadované pro instalaci kabelů.
Ohnivzdorná vrstva se vytvoří omotáním slídové pásky kolem jádra vodiče nebo kabelu podle zadané konstrukce. Přesah a krytí jsou během výroby kontrolovány tak, aby ohnivzdorná vrstva zůstala souvislá kolem chráněného úseku.
Kolem vodiče je vytlačena PVC izolace zpomalující hoření. Rozměry izolace a soustřednost jsou během výroby sledovány, aby se zachovala specifikovaná tloušťka a snížilo se lokalizované elektrické namáhání způsobené nadměrnou excentricitou.
Online jiskrový tester kontroluje integritu izolace během vytlačování. Když je zjištěna vada izolace, může být postižená poloha identifikována pro kontrolu a nápravná opatření před další fází výroby.
U vícežilových konstrukcí se izolované žíly kabelují společně se stanovenými výplňovými materiály. Tento proces zachovává zamýšlenou geometrii kabelu a poskytuje konzistentní základ pro vnější plášť.
Nehořlavý PVC je extrudován jako vnější plášť podle zvolené konstrukce kabelu. Identifikace produktu může být vyznačena na plášti, včetně informací o příslušném modelu a specifikacích požadovaných pro instalaci a kontrolu.
Hotové kabely se kontrolují podle platné technické specifikace. Inspekce může v případě potřeby zahrnovat zkoušky odolnosti proti ohni, zkoušky odolnosti vůči výkonové frekvenci, měření izolačního odporu, odporu vodičů a zkoušky ohybu při nízké teplotě.

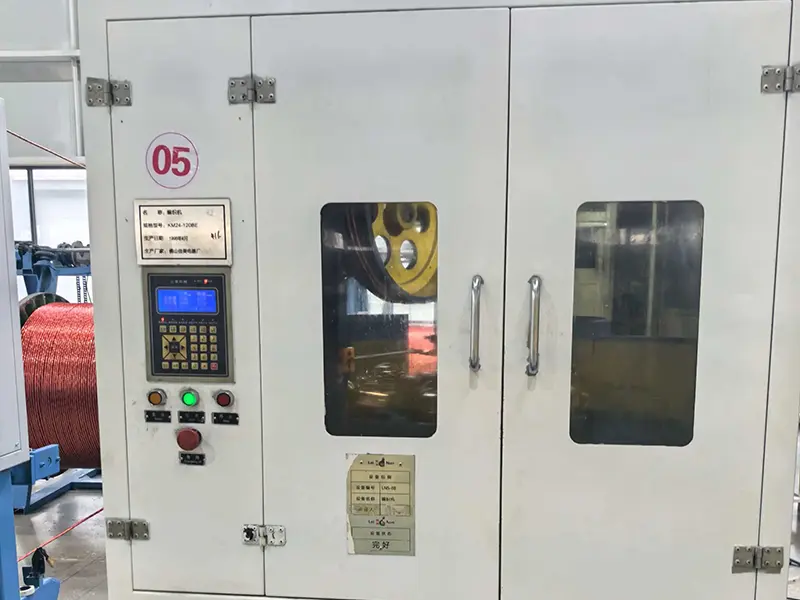

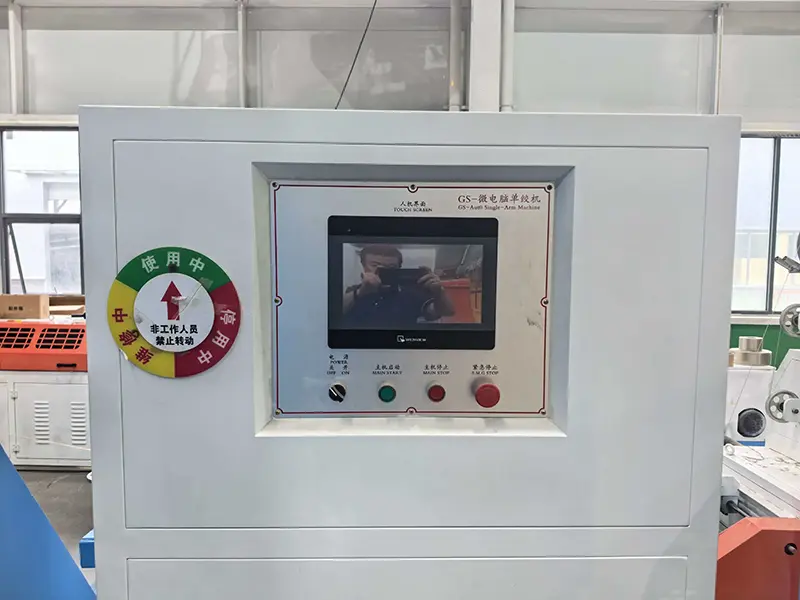

Zařízení na výrobu kabelů společnosti Qiancheng zahrnuje jednoduché prameny, šestikotoučové příčné prameny, mikropočítačem řízené prameny, vysokorychlostní ovinovací stroje, linky na vytlačování izolace PVC a pláště, kabelážní zařízení, integrované značkovací a vytlačovací zařízení a automatické navíjecí a navíjecí systémy.
Vstupní materiály, jako jsou bezkyslíkaté měděné tyče, slídová ohnivzdorná páska a nehořlavé PVC směsi, mohou být před vstupem do výroby kontrolovány. Záznamy o kontrole materiálu poskytují referenci pro následnou sledovatelnost šarže a kontrolu procesu.
Mezi klíčové parametry procesu patří překrytí slídové pásky, tloušťka izolace, rozměry vodičů a podmínky vytlačování. Kontrolní kontrola se provádí během výroby, aby se identifikovaly rozměrové nebo procesní odchylky předtím, než kabel dosáhne fáze hotového výrobku.

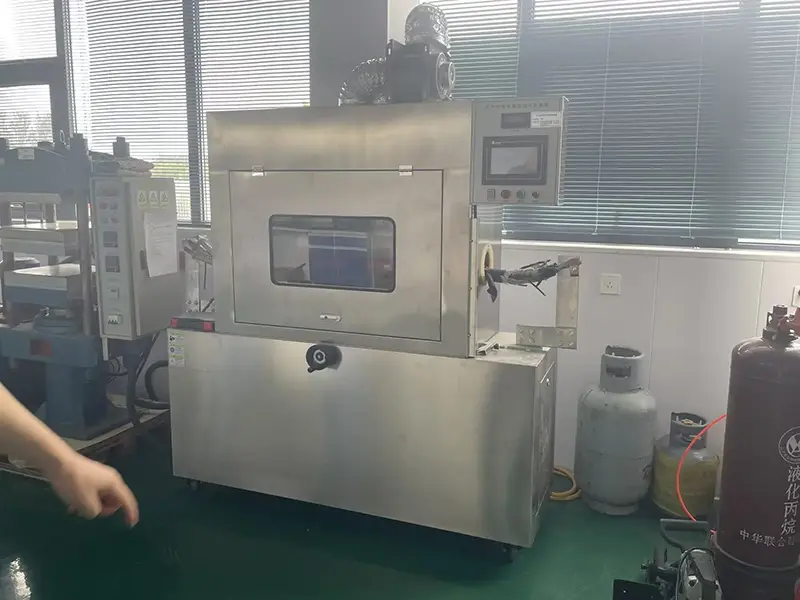

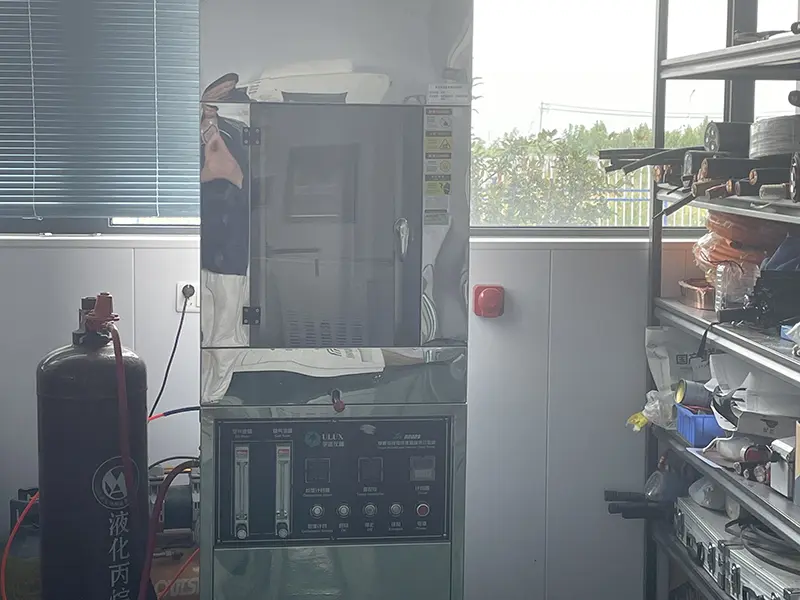

Pro použitelnou požárně odolnou konstrukci lze provést zkoušky požární expozice za specifikovaných zkušebních podmínek. Dodávané výrobní informace odkazují na požární test 750 °C s 90minutovým trváním podle GB/T 19216. Skutečná zkušební metoda, konstrukce vzorku a kritéria přijatelnosti by měly být potvrzeny podle platné normy a specifikace produktu.
Elektrická inspekce může zahrnovat testování výdrže na výkonové frekvenci, měření izolačního odporu a stejnosměrného odporu vodiče. Dodávaná data specifikují test výdržného napětí 3,5 kV po dobu 5 minut a izolační odpor ≥100 MΩ/km pro příslušnou specifikaci produktu.
V závislosti na specifikaci produktu může environmentální hodnocení zahrnovat nízkoteplotní ohýbání, UV povětrnostní vlivy a kyselino-alkalické korozní zkoušky. Použitelná zkušební teplota, doba trvání a kritéria přijatelnosti by měla být potvrzena podle požadavků objednávky.
Před odesláním lze u hotových kabelů zkontrolovat vzhled, označení produktu, konstrukci kabelu a informace o cívkách. Záznamy o tovární kontrole a další požadované technické dokumenty mohou být dodány podle objednávky a požadavků projektu.
Slídová ohnivzdorná vrstva tvoří izolační bariéru kolem vodiče při vystavení vysokým teplotám. V kombinaci s PVC izolací a pláštěm zpomalujícím hoření je konstrukce určena k udržení integrity obvodu po specifikovanou dobu trvání testu, spíše než k pouhému omezení šíření plamene.
Měděný PVC ohnivzdorný nízkonapěťový napájecí kabel se vyznačuje stejnoměrnou, neexcentrickou tloušťkou izolační vrstvy. Všechny hotové kabely prošly zkouškou odolnosti proti ponoření do vody, čímž se eliminují rizika elektrického úniku a zkratu ve vlhkém podzemním prostředí. Ve srovnání s nestandardními kabely vyrobenými z recyklovaných materiálů je míra poruchovosti snížena o 98 %.
Konstrukce kabelu kombinuje měděné vodiče, slídový ohnivzdorný materiál a PVC izolaci a plášť zpomalující hoření. Při instalaci by měl být kabel chráněn před nadměrným tahem, ostrými hranami a poškozením ohnivzdorné vrstvy. Tam, kde to vyžaduje projekt instalace, je třeba zvolit vhodné protipožární spojovací příslušenství.
Qiancheng Cable vyrábí produkty pro napájecí a řídicí kabely ve svém výrobním závodě v Hengshui, Hebei. Na základě objednávky může být poskytnuta tovární kontrola, technická dokumentace a informace o produktu specifické pro projekt. U zahraničních projektů by měly být požadované certifikáty, zkušební zprávy a dokumentace potvrzeny před výrobou, aby dodané dokumenty odpovídaly požadavkům místa určení a projektu.
Kabel lze uvažovat pro nízkonapěťové obvody, kde je součástí požadavků projektu zachování elektrické kontinuity během specifikovaného požárního stavu, včetně nouzového osvětlení, požární signalizace a dalších bezpečnostních systémů.
Nemocnice, školy, komerční budovy a další veřejná zařízení mohou specifikovat požárně odolné kabelové konstrukce pro vybrané havarijní a požární okruhy. Požadovaná doba trvání požáru a zkušební norma by měly být potvrzeny ze specifikace projektu.
Výrobek lze použít v kabelových žlabech, žlabech a jiných chráněných trasovacích systémech, kde jsou kabelová konstrukce a podmínky instalace kompatibilní. Vedení kabelů by mělo poskytovat vhodnou ochranu proti mechanickému poškození a nadměrnému ohýbání.
Průmyslové závody, infrastruktura a další nízkonapěťové distribuční systémy mohou vyžadovat ohnivzdorné obvody pro kritická zařízení. Před specifikací by měla být potvrzena velikost vodiče, konfigurace jádra, způsob instalace a požadavky na požární odolnost.
Odpověď: Kabel zpomalující hoření primárně omezuje šíření plamene, zatímco ohnivzdorná konstrukce obsahuje ohnivzdornou vrstvu určenou k udržení integrity obvodu po určitou dobu za definovaných podmínek požární zkoušky. Použitelná doba hoření a zkušební teplota závisí na specifikaci produktu a normě.
A: Vodič je vyroben z mědi. Dodávané výrobní informace specifikují jako výchozí materiál vysoce čistou elektrolytickou měděnou tyč s následným tažením a žíháním. Odpor stejnosměrného vodiče je kontrolován podle platných technických požadavků.
Odpověď: V závislosti na specifikované konstrukci může testování zahrnovat odolnost proti ohni, výdržné napětí výkonové frekvence, izolační odpor, odpor vodičů a ohyb při nízké teplotě. Požadovaný protokol o zkoušce a kontrolní dokumenty lze potvrdit při zadávání objednávky.
Odpověď: Technické dokumenty v anglickém jazyce lze připravit podle požadavků projektu a objednávky. Požadovaný certifikát, zkušební protokol a seznam kontrolních dokumentů by měly být potvrzeny předem, protože požadavky na dokumentaci se liší podle místa určení, projektu a příslušné normy.
Odpověď: Délku a specifikaci kabelu lze projednat podle objednávky. Požadovaný průřez vodiče, konstrukce, množství, délka cívky, označení a další technické detaily by měly být uvedeny při žádosti o cenovou nabídku.
Odpověď: Typická instalační prostředí zahrnují kabelové žlaby, kabelové žlaby a další chráněné nízkonapěťové systémy vedení. Může být zvažován pro nouzové napájení, požární ochranu a kritické nízkonapěťové obvody ve veřejných budovách, infrastruktuře a průmyslových zařízeních, v souladu s požadavky projektu.
Odpověď: Návštěvy v továrně a kontrola třetí stranou mohou být projednány podle projektu a uspořádání kontroly. Pokud je požadován nezávislý odběr vzorků nebo testování, měla by být před odesláním dohodnuta metoda odběru vzorků, rozsah kontroly a použitelná zkušební norma.
Odpověď: Uveďte požadovaný průřez vodiče, konfiguraci jádra, délku kabelu, jmenovité napětí, způsob instalace, požadavek na požární odolnost a místo určení. Pokud projekt vyžaduje specifické normy, certifikáty nebo zprávy o zkouškách, zahrňte tyto požadavky do dotazu, aby bylo možné produkt a dokumentaci zkontrolovat společně.
Pro cenovou nabídku projektu, poskytnutí specifikace kabelu, požadované doby požární odolnosti, způsobu instalace a požadavků na dokumentaci ve fázi dotazu pomáhá společnosti Qiancheng potvrdit vhodnou konstrukci a rozsah kontroly.
