Fotovoltaický solární kabel Qiancheng H1Z2Z2-K je kompatibilní s různými domácími i zahraničními projekty fotovoltaických stejnosměrných přenosových kabelů pro pořizování projektů fotovoltaického inženýrství s novou energií.
Fotovoltaický solární kabel Qiancheng H1Z2Z2-K využívá pocínované měděné vodiče třídy 5 s dvouvrstvým zesítěným polyolefinem. Je vhodný pro 1,5kV fotovoltaické DC pracovní podmínky. Bezhalogenový, nehořlavý a ohnivzdorný. Pro zajištění kvality nákupu jsou k dispozici kompletní sledovatelné zkušební dokumenty CNAS.
|
Počet jader × jmenovitá plocha průřezu (mm²) |
Jmenovitá tloušťka izolace (mm) |
Nominální tloušťka pláště (mm) |
Maximální střední vnější průměr (mm) |
Minimální izolační odpor při 20℃ (MΩ・km) |
Minimální izolační odpor při 90℃ (MΩ・km) |
|
1×1,5 |
0.7 |
0.8 |
5.4 |
860 |
0.86 |
|
1×2,5 |
0.7 |
0.8 |
5.9 |
690 |
0.69 |
|
1×4 |
0.7 |
0.8 |
6.6 |
580 |
0.58 |
|
1×6 |
0.7 |
0.8 |
7.4 |
500 |
0.50 |
|
1×10 |
0.7 |
0.8 |
8.8 |
420 |
0.42 |
|
1×16 |
0.7 |
0.9 |
10.1 |
340 |
0.34 |
|
1×25 |
0.9 |
1.0 |
12.5 |
340 |
0.34 |
|
1×35 |
0.9 |
1.1 |
14.0 |
290 |
0.29 |
|
1×50 |
1.0 |
1.2 |
16.3 |
270 |
0.27 |
|
1×70 |
1.1 |
1.2 |
18.7 |
250 |
0.25 |
|
1×95 |
1.1 |
1.3 |
20.8 |
220 |
0.22 |
|
1×120 |
1.2 |
1.3 |
22.8 |
210 |
0.21 |
|
1×150 |
1.4 |
1.4 |
25.5 |
210 |
0.21 |
|
1×185 |
1.6 |
1.6 |
28.5 |
200 |
0.20 |
|
1×240 |
1.7 |
1.7 |
32.1 |
200 |
0.20 |
|
2×1,5 |
0.7 |
0.9 |
7.0 |
9.1 |
860 |
|
2×2,5 |
0.7 |
0.9 |
7.9 |
10.2 |
690 |
|
2×4 |
0.7 |
1.0 |
9.1 |
11.8 |
580 |
|
2×6 |
0.7 |
1.1 |
10.3 |
13.2 |
500 |
|
2×10 |
0.7 |
1.2 |
12.2 |
15.6 |
420 |
|
2×16 |
0.7 |
1.3 |
14.5 |
18.5 |
340 |
|
3×1,5 |
0.7 |
1.0 |
7.7 |
10.0 |
860 |
|
3×2,5 |
0.7 |
1.1 |
8.7 |
11.3 |
690 |
|
3×4 |
0.7 |
1.2 |
10.1 |
13.0 |
580 |
|
3×6 |
0.7 |
1.2 |
11.1 |
14.3 |
500 |
|
3×10 |
0.7 |
1.2 |
13.0 |
16.7 |
420 |
|
3×16 |
0.7 |
1.3 |
15.4 |
19.7 |
340 |
|
4×1,5 |
0.7 |
1.1 |
8.5 |
11.0 |
860 |
|
4×2,5 |
0.7 |
1.2 |
9.8 |
12.6 |
690 |
|
4×4 |
0.7 |
1.2 |
11.0 |
14.2 |
580 |
|
4×6 |
0.7 |
1.2 |
12.3 |
15.7 |
500 |
|
4×10 |
0.7 |
1.3 |
14.5 |
18.5 |
420 |
|
4×16 |
0.7 |
1.4 |
17.3 |
22.0 |
340 |
|
5×1,5 |
0.7 |
1.2 |
9.5 |
12.2 |
860 |
|
5×2,5 |
0.7 |
1.2 |
10.7 |
13.8 |
690 |
|
5×4 |
0.7 |
1.3 |
12.3 |
15.7 |
580 |
|
5×6 |
0.7 |
1.3 |
13.6 |
17.4 |
500 |
|
5×10 |
0.7 |
1.4 |
16.1 |
20.5 |
420 |
|
5×16 |
0.7 |
1.6 |
19.4 |
24.6 |
340 |
Fotovoltaický solární kabel Qiancheng H1Z2Z2-K používá vysoce čistý pocínovaný měděný vodič pro dobrou elektrickou vodivost a řízený nárůst teploty při normálním provozu při plném zatížení. Kabel se vyznačuje radiačně zesíťovanou, bezhalogenovou konstrukcí zpomalující hoření s vlastnostmi zpomalující hoření třídy C, díky čemuž je materiálová konstrukce vhodná pro aplikace fotovoltaických kabelů, kde je uvažováno chování plamene a vlastnosti s nízkou kouřivostí.
Uvedený rozsah provozních teplot je -40 ℃ až 90 ℃. Konstrukce kabelu je určena pro venkovní fotovoltaické instalace vystavené slunečnímu záření, změnám teplot a dalším běžným podmínkám prostředí. K hodnocení odolnosti proti povětrnostním vlivům a korozi lze použít testy stárnutí UV zářením a solnou mlhou, přičemž za běžných provozních podmínek platí udávaná životnost více než 25 let.
Flexibilní struktura vodiče umožňuje snadnější vedení, ohýbání a odizolování během instalace. Kabel lze použít s kompatibilními fotovoltaickými konektory, které podporují rutinní práci v terénu. Lze zajistit identifikaci produktu a sledovatelnost šarže, přičemž jsou k dispozici příslušné záznamy o zkouškách pro kontrolu produktu a opětovné ověření podle požadavků projektu.
Okolní teplota pro pokládku nesmí být nižší než -15 ℃. Netahejte ani neohýbejte fotovoltaický solární kabel Qiancheng H1Z2Z2-K násilím za podmínek nízké teploty. Minimální poloměr ohybu během konstrukce musí být 4násobek vnějšího průměru kabelu. Vyvarujte se vytlačování a poškrábání pláště.

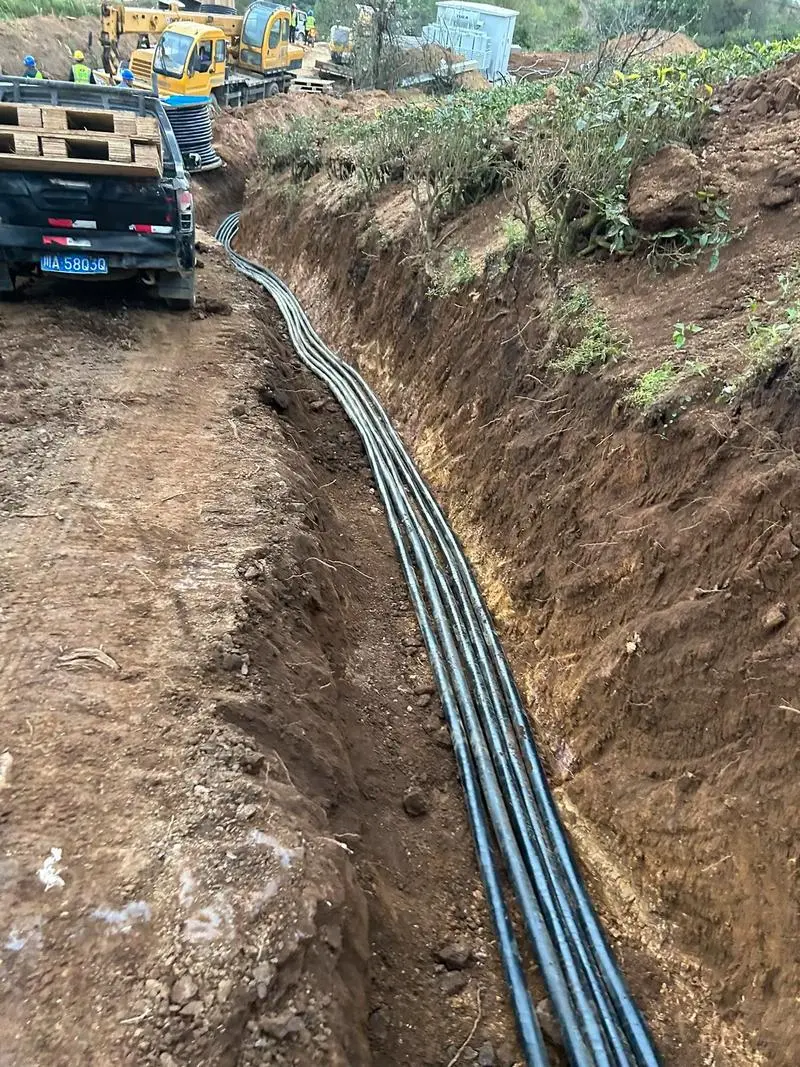

Vhodné pro venkovní stropní instalaci, vedení kabelových žlabů, instalaci vedení a pokládku do světla. Použitelné pro pozemní fotovoltaické elektrárny, střešní distribuované fotovoltaické systémy, rybářsko-solární doplňkové elektrárny a další scénáře. Uchovávejte mimo dosah zdrojů vysokého tepla a silně korozivních oblastí, abyste prodloužili životnost kabelu.
Kabelové spoje musí být řádně utěsněny kvůli hydroizolaci a izolaci. Nainstalujte vodotěsné spojovací krabice pro exponované venkovní spoje, abyste zabránili úniku elektrického proudu a zkratovým poruchám způsobeným vnikáním dešťové vody. Neveďte vysokonapěťové kabely uvnitř stejné trubky, abyste zabránili elektromagnetickému rušení.
Odpověď: Kabel je dimenzován pro 1,5 kV fotovoltaické DC aplikace a používá vysoce čistý pocínovaný měděný vodič, který poskytuje dobrou elektrickou vodivost a řízený nárůst teploty během normálního provozu při plném zatížení.
A: Uvedený rozsah provozních teplot je -40 ℃ až 90 ℃. Za normálních provozních podmínek je výrobek určen pro životnost více než 25 let, přičemž při hodnocení výrobku je zohledněna odolnost proti UV záření a korozi v solné mlze.
Odpověď: Kabel používá radiačně zesíťovanou konstrukci zpomalující hoření bez halogenů s vlastnostmi zpomalujícími hoření třídy C. Jeho bezhalogenová konstrukce je určena ke snížení škodlivých emisí při spalování a splňuje požadavky na požární bezpečnost platných fotovoltaických instalací.
Odpověď: Minimální poloměr ohybu pokládky by neměl být menší než 4násobek vnějšího průměru kabelu. Doporučená okolní teplota při pokládce by neměla být nižší než -15 ℃. Je třeba se vyvarovat nuceného tahání nebo ohýbání při nízkých teplotách, aby se snížilo riziko poškození pláště.
Odpověď: Běžné způsoby instalace zahrnují venkovní stropní vedení, kabelové lávky, vedení a instalaci do světla. Je třeba se vyhnout přímému vystavení vysokoteplotním zdrojům tepla a silně korozivnímu prostředí, pokud vybraná konstrukce nebyla ověřena pro tyto podmínky.
Odpověď: Kabelové spoje vyžadují vhodnou hydroizolaci a izolaci. U exponovaných venkovních spojů by měly být použity vodotěsné spojovací krabice nebo kompatibilní spojovací systémy, aby se omezilo pronikání dešťové vody a snížilo se riziko úniku nebo zkratu.
Odpověď: Neměl by být instalován ve stejné ochranné trubce jako vysokonapěťové kabely. Oddělené vedení pomáhá udržovat vhodné elektrické oddělení a snižuje možnost rušení nebo jiných problémů souvisejících s instalací ve fotovoltaických DC obvodech.
Odpověď: Konstrukce flexibilního vodiče usnadňuje vedení kabelu a manipulaci s ním během instalace, zatímco jeho odizolovací vlastnosti podporují spojovací práce. Kompatibilita s běžně používanými fotovoltaickými konektory může také zjednodušit kabeláž na místě.
