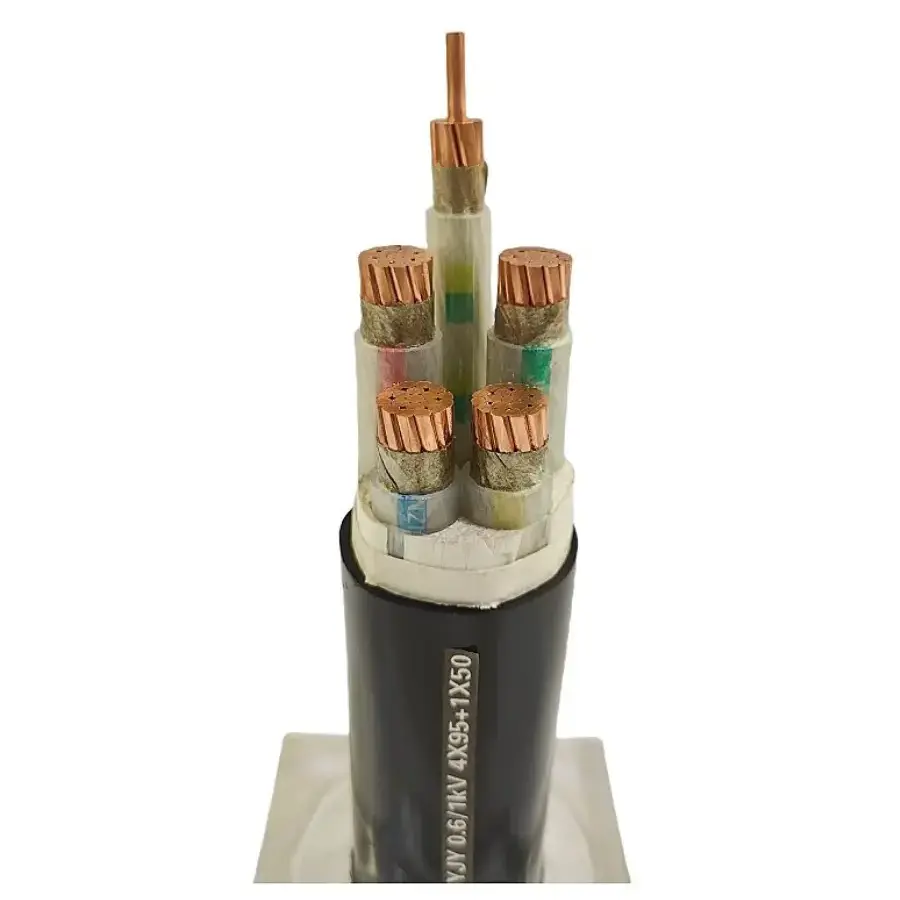

XLPE izolovaný důlní napájecí kabel

Model: MYJV, MYJV22.

XLPE izolovaný důlní napájecí kabel odpovídá MT/T 818.13-2009, s vysoce čistými bezkyslíkatými měděnými vodiči, XLPE zesíťovanou izolací a PVC pláštěm zpomalujícím hoření. Jmenovité napětí se pohybuje od 0,6/1kV do 8,7/10kV, s dlouhodobou provozní teplotou 90℃. Kabel je určen pro pevné rozvody energie v podzemních a povrchových uhelných dolech. Je určen pro statickou instalaci a neměl by být používán na mobilním zařízení, které vyžaduje nepřetržité tažení nebo opakované ohýbání.

Tabulka specifikací produktu a technických parametrů

Klíčové konstrukční vlastnosti

1. XLPE izolace pro vyšší provozní teploty

Izolace XLPE má specifikovanou dlouhodobou provozní teplotu 90 ℃ s krátkodobou teplotou při zkratu až 250 ℃. Ve srovnání s izolací z PVC poskytuje XLPE vyšší teplotní hodnocení pro pevné silové obvody, kde je třeba brát v úvahu zatížení vodiče a okolní podmínky společně.

2. Měděný vodič a elektrický výkon

Vodič je vyroben z vysoce čisté bezkyslíkaté mědi a je k dispozici v pevné nebo lankové konstrukci podle specifikace kabelu. Průřez vodiče, uspořádání žil a jmenovité napětí by měly odpovídat připojené zátěži, přenosové vzdálenosti a podmínkám instalace. Odpor stejnosměrného vodiče se kontroluje podle příslušných požadavků MT 818 nebo GB/T 3956.

3. PVC plášť zpomalující hoření

Vnější plášť poskytuje vnější ochranu kabelu a obsahuje vlastnosti zpomalující hoření pro důlní aplikace. Dodávaná specifikace také identifikuje odolnost vůči oleji a působení kyselin a zásad. Při potvrzování vhodné konstrukce pláště je třeba vzít v úvahu skutečnou chemickou expozici, vodní podmínky, teplotu a mechanické namáhání.

4. Volitelné pancéřování s ocelovou páskou

Pro instalace, kde je vyžadována dodatečná mechanická ochrana, je k dispozici pancéřová konstrukce z ocelové pásky. MYJV22 se tedy od nepancéřované konstrukce MYJV odlišuje pancéřovou vrstvou. Konečná konstrukce by měla být vybrána podle způsobu pokládky, mechanického rizika a platné projektové specifikace.

Podmínky instalace a aplikace

Tato řada kabelů je určena spíše pro pevnou distribuci energie než pro nepřetržitou mobilní službu. Typické aplikace zahrnují podzemní hlavní vozovky, elektromechanické komory, pevné čerpací systémy, ventilační zařízení, napájecí obvody dopravníků a další stacionární důlní distribuční body.

1. Podzemní pevná distribuce energie

U podzemních instalací by měla být specifikace kabelu zkontrolována podle jmenovitého napětí, zatěžovacího proudu, instalační cesty, okolní teploty, vlhkosti a dostupné mechanické ochrany. Tam, kde je kabel veden oblastmi s vyšším rizikem nárazu nebo stlačení, lze zvážit pancéřovou konstrukci.

2. Open-Pit Mine Power Systems

Pevné okruhy v povrchových dolech mohou zahrnovat venkovní expozici, prach, déšť a změny teploty. Výběr kabelu by měl zohledňovat tyto podmínky prostředí spolu s požadovanou úrovní napětí, velikostí vodičů a uspořádáním pokládky.

3. Zařízení na mytí a podporu uhlí

Pevné silové okruhy pro uhelné myčky, čerpací stanice, ventilační systémy a další podpůrná zařízení lze specifikovat podle zatížení zařízení a distribuční vzdálenosti. Konstrukce kabelu by měla být zkontrolována z hlediska skutečného prostředí spíše než aplikace jedné specifikace na všechna důlní zařízení.

Technický výběr a kontrola

Před objednáním je třeba potvrdit požadované jmenovité napětí, průřez vodiče, počet žil, konstrukci pancíře, délku kabelu a způsob instalace. U delších napájecích tras je třeba společně s očekávaným zatížením zvážit také pokles napětí a odpor vodičů.

Pro vstupní kontrolu lze model výrobku a konstrukci kabelu zkontrolovat podle nákupní specifikace. V závislosti na požadavcích projektu mohou dokumentace a záznamy o zkouškách zahrnovat odpor vodičů, zkoušky související s izolací, výsledky odolnosti vůči napětí a záznamy o zkouškách zpomalování hoření. Pokud je vyžadována certifikace specifická pro důl nebo další kontrolní dokumenty, měly by být potvrzeny před výrobou a odesláním.

FAQ

Q1: Jaká norma platí pro tento těžební napájecí kabel?

Odpověď: Výrobek je specifikován podle MT/T 818.13-2009, s požadavky na vodiče odkazovanými na GB/T 3956, kde je to vhodné. Přesná norma a dokumentace požadovaná pro projekt by měla být potvrzena podle zvoleného modelu a jmenovitého napětí.

Q2: Jaké napětí a velikosti vodičů jsou k dispozici?

Odpověď: Uvedený rozsah jmenovitého napětí je 0,6/1 kV až 8,7/10 kV, zatímco v technické tabulce jsou uvedeny průřezy vodičů od 2,5 mm² do 300 mm². Konfigurace žil může být 3-žilová nebo 3+1-žilová, přičemž přesná kombinace závisí na zvolené specifikaci kabelu.

Q3: Jaký je rozdíl mezi MYJV a MYJV22?

Odpověď: MYJV se týká konstrukce s izolací XLPE a opláštěním PVC, zatímco MYJV22 přidává pancéřování ocelovou páskou. O pancéřované verzi se uvažuje tam, kde instalace vyžaduje dodatečnou mechanickou ochranu. Vhodná konstrukce závisí na trase kabelu a podmínkách pokládky.

Q4: Lze tento kabel použít na kombajnech na uhlí nebo jiném mobilním těžebním zařízení?

Odpověď: Ne. Tento kabel je určen pro statickou instalaci a pevný rozvod energie. Zařízení zahrnující nepřetržité tažení, opakované ohýbání nebo jinou mobilní službu obvykle vyžaduje flexibilní těžební kabel specificky určený pro dané provozní podmínky.

Q5: Jaké informace by měly být poskytnuty při žádosti o cenovou nabídku?

Odpověď: Požadované informace obvykle zahrnují jmenovité napětí, průřez vodiče, konfiguraci jádra, délku kabelu, množství, způsob instalace a aplikační vybavení. Pokud projekt vyžaduje specifickou certifikaci, záznamy o kontrole, požadavky na balení nebo technické dokumenty, měly by být také uvedeny v poptávce.

Q6: Co je třeba zkontrolovat před odesláním nebo přijetím na místo?

Odpověď: Zkontrolujte model kabelu, jmenovité napětí, velikost vodiče, konfiguraci jádra, typ pancíře a délku kabelu podle specifikace nákupu. V závislosti na projektu zkontrolujte před převzetím příslušné výsledky elektrických testů, údaje o odporu vodičů, záznamy o odolnosti vůči napětí, dokumentaci zpomalující hoření a požadované certifikáty.

Pro pevné důlní distribuční systémy by měl být XLPE izolovaný důlní napájecí kabel vybrán podle elektrického zatížení, jmenovitého napětí, způsobu instalace a podmínek prostředí. U aplikací zahrnujících nepřetržitý pohyb by měla být konstrukce kabelu přezkoumána samostatně, aby odpovídala mechanickým požadavkům zařízení.
