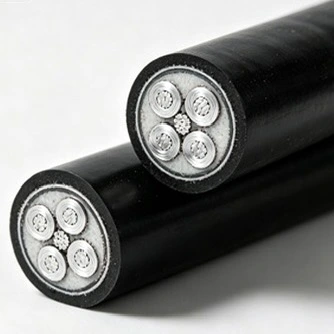

Ohnivzdorný nízkonapěťový napájecí kabel Qiancheng Aluminium XLPE FR je navržen pro nízkonapěťové rozvody elektrické energie, kde je třeba společně zvážit požární odolnost, nehořlavost a hmotnost instalace. Kabel používá hliníkový vodič, izolaci XLPE, slídovou ohnivzdornou vrstvu a vnější plášť zpomalující hoření pro aplikace včetně energetických systémů budov, kabelových žlabů, komunálních sítí a průmyslových zařízení.
|
Jmenovitá plocha průřezu vodiče (mm²) |
Tloušťka izolace (mm) |
Tloušťka pláště (mm) |
Přibližný vnější průměr kabelu (mm) |
DC odpor Al vodiče (Ω/km) |
Testovací napětí (kV/5min) |
Ampacita-Al ve vzduchu (A) |
Ampacita-Al v přímo zasypané půdě (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Vodič používá jako proudový materiál hliník. Ve srovnání s měděným vodičem ekvivalentní elektrické konstrukce může hliník snížit hmotnost kabelu, což může být důležité pro dlouhé kabely, zatížení kabelových žlabů a manipulaci při instalaci. Průřez vodiče by měl být zvolen podle proudové zatížitelnosti, poklesu napětí, podmínek instalace a příslušné elektrické normy.
Zesíťovaný polyethylen poskytuje primární elektrickou izolaci kolem vodiče. Ve srovnání s konvenční PVC izolací je XLPE obecně vybrán pro svou vyšší přípustnou provozní teplotu a odolnost proti tepelnému stárnutí. Skutečná provozní teplota, podmínky zkratu a provozní prostředí by měly odpovídat příslušné specifikaci produktu a instalační normě.

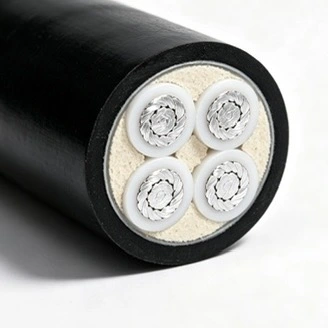

Do konstrukce kabelu je začleněna ohnivzdorná vrstva na bázi slídy, která pomáhá udržovat izolaci a integritu obvodu při vystavení definovaným podmínkám požáru. Požární odolnost a zpomalení hoření jsou samostatné funkční vlastnosti, takže požadovaná zkušební metoda, doba trvání a kritéria přijatelnosti by měly být potvrzeny podle projektové specifikace a dostupné zkušební dokumentace.
Vnější plášť poskytuje mechanickou ochranu a přispívá k nehořlavosti. Jeho vhodnost pro venkovní instalaci nebo instalaci do výkopu závisí na specifikované směsi pláště, vystavení ultrafialovému záření, vlhkosti, teplotě a mechanických podmínkách. Tam, kde je kabel vystaven silnému vlivu prostředí nebo mechanickému namáhání, je třeba zvážit ochranu instalace.
Ohnivzdorný nízkonapěťový napájecí kabel Aluminium XLPE FR kombinuje hliníkový vodič s izolací XLPE, ohnivzdornou vrstvu a plášť zpomalující hoření. Tato konstrukce umožňuje, aby byly elektrické, tepelné a požární požadavky projektu zvažovány odděleně, spíše než se spoléhat na jedinou vlastnost materiálu.
Ohnivzdorná konstrukce je určena k podpoře kontinuity obvodu za specifikovaných podmínek požární zkoušky. Ověřená doba trvání a teplota by měly být převzaty z příslušného zkušebního protokolu a neměly by být považovány za všeobecnou provozní záruku pro každý scénář požáru.
Nehořlavost se týká schopnosti konstrukce kabelu omezit šíření plamene při definované zkoušce. Liší se od požární odolnosti, která se týká zachování integrity obvodu po stanovenou dobu za stanovených požárních podmínek. Pro přijetí projektu by měly být oba požadavky zkontrolovány podle platných norem a zkušebních dokumentů.

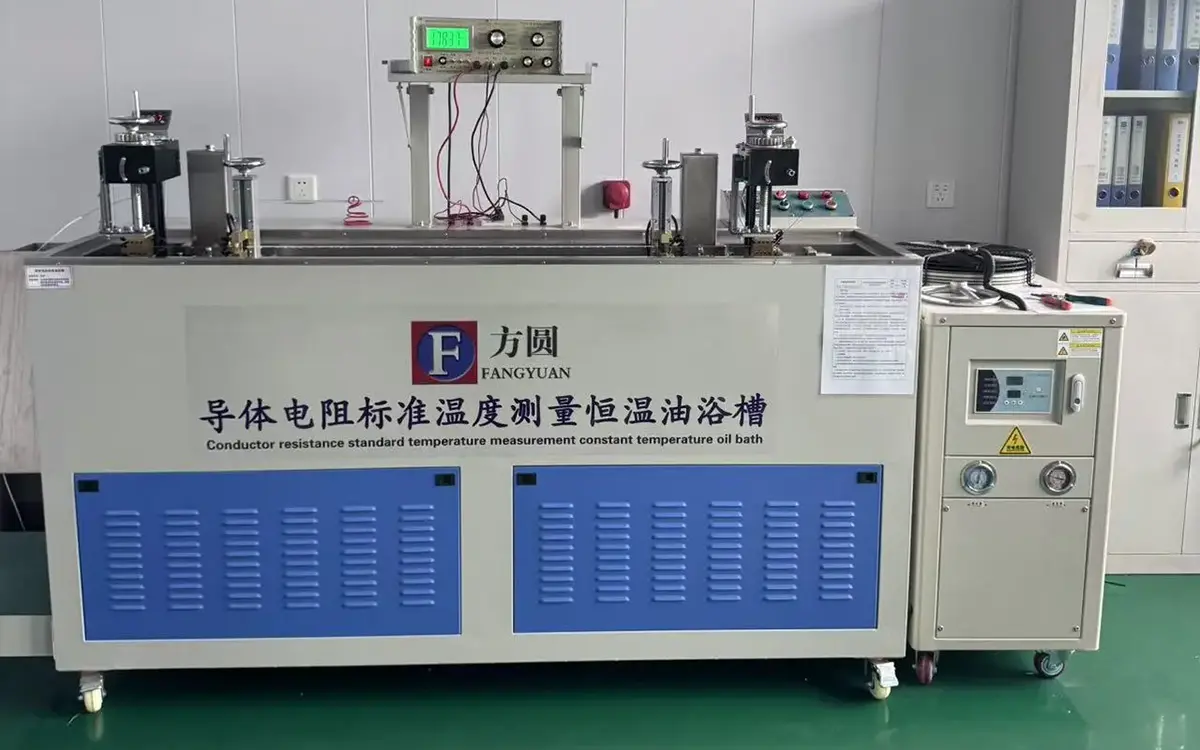

Izolace XLPE odděluje vodič od vnějších ochranných vrstev a poskytuje elektrickou izolaci během normálního provozu. Kontrola hotového kabelu může zahrnovat kontrolu rozměrů, odporu vodičů, zkoušky související s izolací a zkoušky odolnosti vůči napětí podle objednané specifikace a příslušných požadavků na zkoušky.

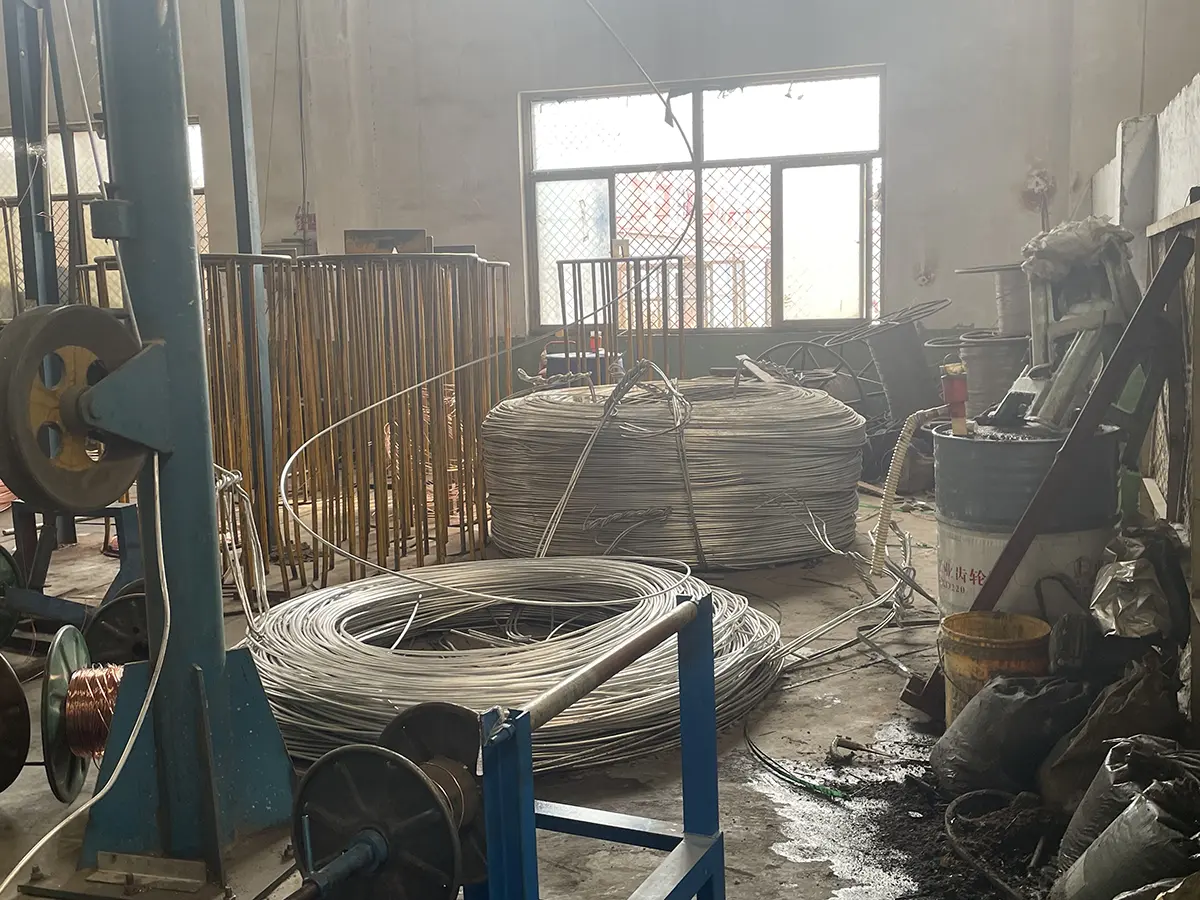

Materiál hliníkového vodiče by měl být před výrobou kabelu zkontrolován na požadované elektrické a rozměrové vlastnosti. Výrobní záznamy a výsledky testů hotových kabelů poskytují základ pro sledovatelnost šarží. Tam, kde to vyžaduje projektová smlouva, může být v souladu s dohodnutým rozsahem kontroly uspořádána tovární kontrola nebo odběr vzorků třetí stranou.
Výběr kabelu by měl vzít v úvahu zatěžovací proud, způsob instalace, okolní teplotu, seskupení kabelů, pokles napětí a podmínky zkratu. Hodnoty ampacity v tabulce jsou referenční údaje pro uvedené konfigurace; konečná velikost vodiče by měla být potvrzena pomocí metody výpočtu a korekčních faktorů požadovaných projektovou normou.
U kabelů s izolací z PVC, pláštěm z PVC nebo pláštěm zpomalujícím hoření bez halogenů nesmí být okolní teplota při instalaci nižší než 0 ℃. Nízkoteplotní instalace by se měla provádět pouze tehdy, když to konstrukce kabelu a postup instalace umožňují.
|
Položka |
Jednožilový kabel |
|
Vícežilový kabel |
|
|
|
Neobrněný |
Obrněný |
Neobrněný |
Obrněný |
|
Minimální poloměr ohybu během instalace |
20D |
15D |
15D |
12D |
|
Minimální poloměr ohybu v blízkosti připojovacích krabic a svorek (ohýbání je třeba pečlivě kontrolovat například tvarováním vodicích desek) |
15D |
12D |
12D |
10D |
Po dokončení pokládky kabelu se provede zkouška odolnosti proti napětí po dobu 15 minut při zkušebním napětí 3,5 kV.
Ohnivzdorný nízkonapěťový napájecí kabel Aluminium XLPE FR lze použít pro nízkonapěťové požárně bezpečné rozvody energie v nemocnicích, školách, komerčních budovách, průmyslových zařízeních, komunálních potrubních sítích a podobných projektech. Výběr by měl být založen na požadovaném zatížení, napětí, způsobu instalace, podmínkách prostředí a požadavcích na požární vlastnosti.
Vhodné pro nízkonapěťové silové obvody instalované ve vnitřních kabelových žlabech, kde požadavky na požární odolnost tvoří součást projektové specifikace. Při instalaci je třeba zvážit rozteč kabelových podpěr, seskupení a odvod tepla.
Kabel lze použít pro venkovní instalaci nad hlavou a kabelové žlaby, pokud jsou vhodné konstrukce pláště a podmínky prostředí. Před instalací by měla být vyhodnocena expozice UV záření, vlhkost, teplotní změny a mechanická ochrana.
Lehké přímé zakopání lze zvážit tam, kde to konstrukce kabelu a požadavky projektu umožňují. Před potvrzením způsobu instalace by měly být vyhodnoceny půdní podmínky, vlhkost, koroze, hloubka zasypání a mechanická ochrana.
Dlouhodobé pokládání pod vodou je zakázáno. Pro místa s trvalým vystavením vodě, silné chemické kontaminaci, výjimečnému mechanickému zatížení nebo jiným zvláštním podmínkám by měla být vybrána konstrukce kabelu speciálně navržená pro tyto podmínky.
Qiancheng vede záznamy o výrobě a kontrole pro výrobu kabelů a testování hotových výrobků. V závislosti na konfiguraci produktu a požadavcích projektu může dokumentace obsahovat specifikace produktu, záznamy o továrních testech, výsledky testů odolnosti vůči napětí, zprávy o testech požární odolnosti a informace o sledovatelnosti šarží.
U exportních projektů mohou zákazníci předem poskytnout požadovaný rozměr vodiče, délku kabelu, způsob instalace, požadavky na požární odolnost a platné normy. Tyto informace pomáhají určit vhodnou konstrukci kabelu a balíček dokumentace před výrobou.
Pokud to vyžaduje smlouva, lze zajistit návštěvy továrny zákazníka, dohodnuté kontrolní postupy a nezávislé odběry vzorků třetí stranou. Délkové řezání a značení povrchu lze také projednat dle specifikace objednávky.
A: Hliník snižuje hmotnost vodiče ve srovnání s mědí za srovnatelných elektrických konstrukčních podmínek. Skutečný rozdíl v hmotnosti kabelu a ceně závisí na velikosti vodiče, konstrukci kabelu, způsobu instalace a požadavcích projektu. Dimenzování vodičů by nemělo být založeno pouze na hmotnosti.
Odpověď: Vrstva slídy funguje jako ohnivzdorná bariéra kolem vodiče. Při kvalifikovaném požárním testu pomáhá udržovat elektrickou izolaci a integritu obvodu po stanovenou dobu trvání testu. Ověřený výkon by měl být převzat z příslušné zkušební zprávy.
Odpověď: XLPE se běžně volí tam, kde je vyžadována vyšší provozní teplota a odolnost proti tepelnému stárnutí. Vhodný izolační systém stále závisí na úrovni napětí, okolních podmínkách, způsobu instalace a příslušné normě.
Odpověď: Při výběru je třeba vzít v úvahu proud zátěže, způsob instalace, okolní teplotu, seskupení, pokles napětí a podmínky zkratu. Hodnoty proudění uvedené v tabulce specifikací by měly být použity společně s příslušným návrhovým výpočtem a korekčními faktory.
Odpověď: Při instalaci je minimální poloměr ohybu 20D pro nepancéřovaný jednožilový kabel, 15D pro pancéřovaný jednožilový kabel, 15D pro nepancéřovaný vícežilový kabel a 12D pro pancéřovaný vícežilový kabel. V blízkosti propojovacích krabic a svorek jsou uvedené hodnoty 15D, 12D, 12D a 10D.
Odpověď: Podle dodaných požadavků na instalaci se po pokládce při 3,5 kV po dobu 15 minut provede zkouška odolnosti proti napětí. Vlastní zkušební postup by měl odpovídat příslušné projektové specifikaci a bezpečnostním požadavkům.
Odpověď: Pokud jsou vhodné podmínky prostředí a instalace, lze zvážit venkovní instalaci nad hlavou, instalaci kabelového příkopu a lehké přímé zakopání. Dlouhodobé ponoření pod vodu je zakázáno. Před instalací by měla být vyhodnocena expozice UV záření, vlhkost, půdní podmínky a mechanická ochrana.
Odpověď: V závislosti na konfiguraci produktu a smlouvě mohou dostupné dokumenty zahrnovat specifikace produktu, záznamy o továrních testech, výsledky testů odolnosti vůči napětí, zprávy o zkouškách požární odolnosti a záznamy o sledovatelnosti šarží. Před výrobou by měla být potvrzena požadovaná dokumentace.
