Model produktu: BVVB.

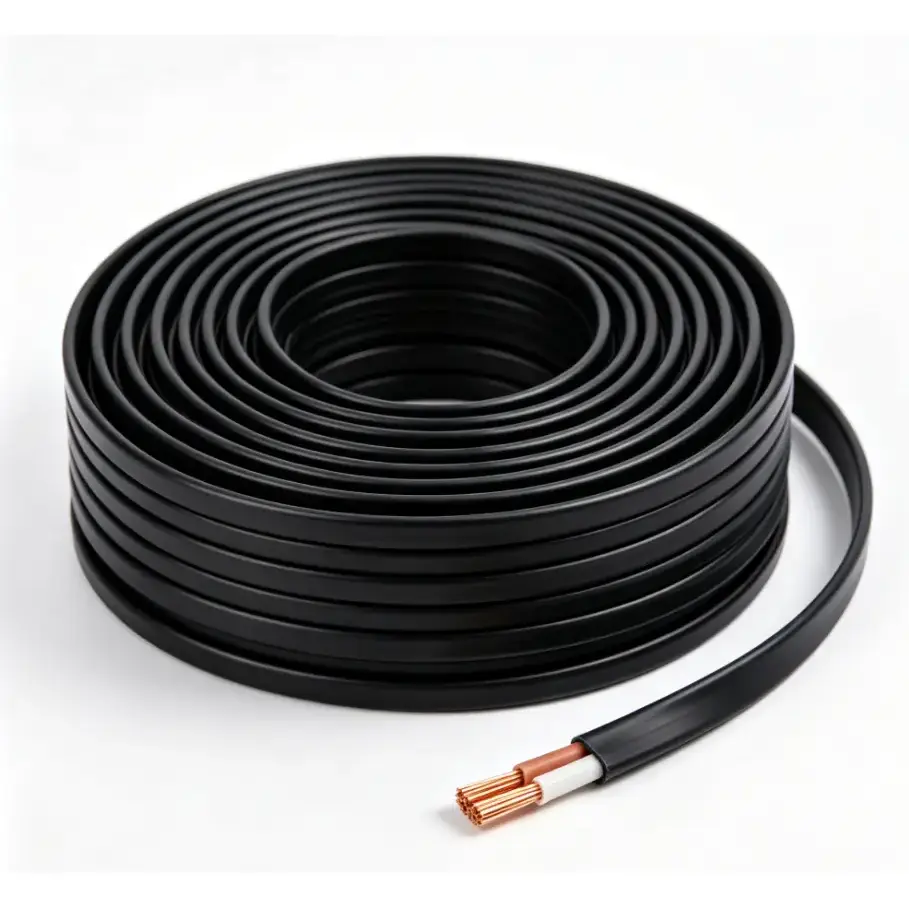

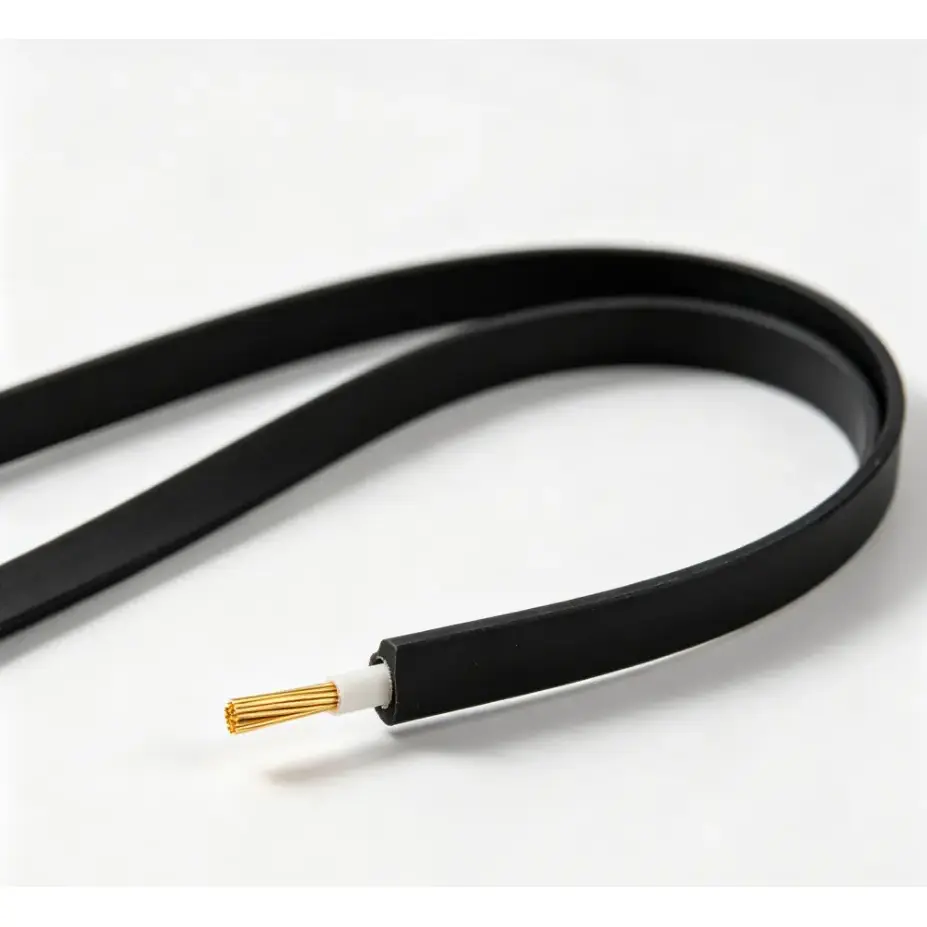

PVC izolovaný plochý měděný drát je národní standardní stavební drát určený pro nízkonapěťové aplikace s pevným pokládáním, vhodný pro rozvody elektrické energie 300/500 V. Využívá vysoce čisté měděné vodiče s paralelní konstrukcí nelankového jádra. Vodiče jsou pokryty PVC izolací a vnějším ochranným PVC pláštěm, tvořící kompaktní plochou kabelovou konstrukci. S dobrou elektrickou vodivostí a dvouvrstvou ochranou je široce používán pro elektroinstalaci bytových dekorací, komerční stavební projekty a připojení napájení malých zařízení.
|
Jmenovitý průřez (mm²) |
Struktura vodiče prameny/průměr |
Tloušťka izolace (mm) |
Tloušťka pláště (mm) |
Average Outer Dimension (mm) |
Maximální odpor vodiče při 20℃ (Ω/km) Cu |
|
2×0,75 |
1/0,97 |
0.6 |
0.9 |
4,4×6,9 |
24.5 |
|
2×1,0 |
1/1.12 |
0.6 |
0.9 |
4,6×7,2 |
18.1 |
|
2×1,5 |
1/1,36 |
0.7 |
0.9 |
5,0×8,1 |
12.1 |
|
2×2,5 |
1/1,75 |
0.8 |
1.0 |
5,8×9,5 |
7.41 |
|
2×4 |
1/2.21 |
0.8 |
1.0 |
6,3×10,4 |
4.61 |
|
2×4(B) |
7/0,84 |
0.8 |
1.0 |
6,6×11,0 |
4.61 |
|
2×6 |
1/2,70 |
0.8 |
1.1 |
7,0×11,6 |
3.08 |
|
2×6(B) |
7/1.03 |
0.8 |
1.1 |
7,3×12,4 |
3.08 |
|
2×10 |
7/1,35 |
1.0 |
1.2 |
8,7×15,0 |
1.83 |
|
3×0,75 |
1/0,97 |
0.6 |
0.9 |
4,4×9,3 |
24.5 |
|
3×1,0 |
1/1.12 |
0.6 |
0.9 |
4,6×9,8 |
18.1 |
|
3×1,5 |
1/1,36 |
0.7 |
0.9 |
5,0×11,1 |
12.1 |
|
3×2,5 |
1/1,75 |
0.8 |
1.0 |
5,8×13,1 |
7.41 |
|
3×4 |
1/2.21 |
0.8 |
1.0 |
6,3×14,5 |
4.61 |
|
3×4 (B) |
7/0,84 |
0.8 |
1.0 |
6,6×15,4 |
4.61 |
|
3×6 |
1/2,70 |
0.8 |
1.1 |
7,0×16,2 |
3.08 |
|
3×6(B) |
7/1.03 |
0.8 |
1.1 |
7,3×17,3 |
3.08 |
|
3×10 |
7/1,35 |
1.0 |
1.2 |
8,7×21,1 |
1.83 |

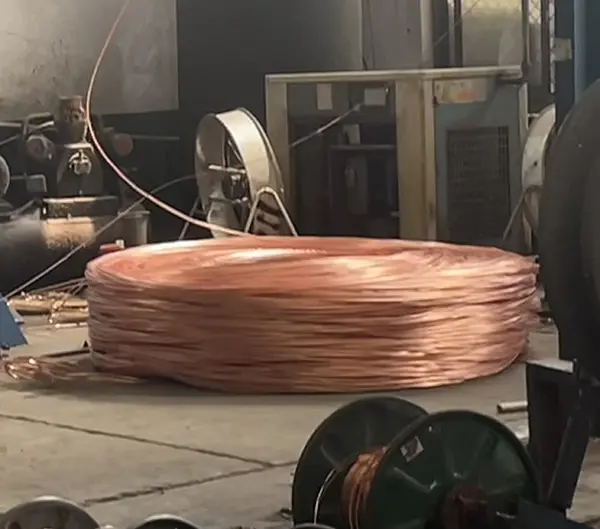

Nízké ploché dráty na trhu mohou používat recyklované smíšené měděné nebo poddimenzované vodiče, které mohou zvýšit odpor, pokles napětí a tvorbu tepla při zatížení. Náš plochý měděný drát s izolací z PVC používá vysoce čisté bezkyslíkaté měděné vodiče a je vyroben v souladu s platnými národními normami, s kontrolovaným průřezem vodiče a konečnou délkou. Plná a stejnoměrná struktura vodiče podporuje stabilní vodivost a výkon při přenosu proudu, když je zvolena správná specifikace pro aktuální zatížení.
Některé levné produkty používají recyklované PVC nebo tenčí izolační materiály s nižší mechanickou pevností, které mohou při nízkých teplotách zkřehnout nebo při nadměrném zahřátí změknou. Tento produkt používá původní PVC materiál s dvouvrstvou izolací a strukturou pláště, který poskytuje odolnost proti ohýbání, opotřebení a normálním teplotním cyklům. Konstrukce pomáhá chránit kabel při instalaci do zdi a elektroinstalace za vhodných provozních podmínek.
Některé běžné ploché dráty mohou mít přesazený vodič, nerovnoměrnou tloušťku izolace nebo kroucení způsobené nekonzistentními výrobními procesy. Výrobek využívá vysoce přesné jednokrokové vytlačování, aby byly vodiče vystředěny a uspořádány paralelně, s řízenou tloušťkou izolace a plochým dokončeným profilem. Tato konstrukce pomáhá udržovat čistý vzhled při vedení stěn a jiných pevných instalací kabeláže.
Běžné ploché dráty bez požadované specifikace zpomalovače hoření mohou pokračovat v hoření, když jsou vystaveny vnějšímu zdroji plamene. Pro aplikace vyžadující další vlastnosti z hlediska požární odolnosti lze dodat složení PVC zpomalující hoření. Použitelné verze zpomalující hoření jsou navrženy tak, aby pomohly omezit pokračující hoření po odstranění zdroje vznícení, se specifickým stupněm požární odolnosti a požadavky na testování potvrzenými podle norem pro použití a cílového trhu.
Plochý měděný drát s izolací z PVC se používá pro osvětlení celého domu, zásuvkové obvody, kuchyňské a koupelnové elektrické připojení a další bytové rozvody. Jeho plochý profil je vhodný pro skrytou instalaci do stěn, stropů a podlah, pomáhá udržovat kompaktní trasu vedení tam, kde je omezený instalační prostor.
Plochý kabel lze použít pro pevnou elektroinstalaci v kancelářských budovách, obchodech, hotelech a dalších komerčních prostorech, včetně osvětlovacích obvodů, připojení napájení zařízení a obvodů displeje. Jeho plochá konstrukce může zjednodušit vedení v oblastech, kde je vyžadováno kompaktní uspořádání kabeláže.
Je vhodný pro elektrické připojení a vnitřní vedení stolních lamp, stojacích lamp, malých domácích spotřebičů a některých malých průmyslových řídicích zařízení. Flexibilní konstrukce usnadňuje směrování kolem kompaktních zařízení a přípojných bodů.
Výrobek lze použít ve vhodných polootevřených vnitřních prostorech, jako jsou balkóny, schodiště a chodby, kde je instalační prostředí v rámci stanovených podmínek. Může být také veden kabelovými kanály a trubkami pro nízkonapěťové pevné rozvody.
Kompaktní plochá konstrukce může být užitečná při modernizaci elektroinstalace ve starších budovách, kde je dostupný prostor pro vedení omezený. Umožňuje výměnu nebo přeuspořádání stávajících nízkonapěťových obvodů při zachování relativně kompaktního uspořádání kabeláže.
Běžným modelem je BVVB, se jmenovitým napětím 300/500V. Výroba se provádí podle platných norem IEC a národních norem, přičemž jsou k dispozici různé velikosti vodičů podle požadované aplikace.
Příslušná dokumentace může být poskytnuta podle specifikace produktu a požadavků cílového trhu, včetně záznamů o kontrole továrny, příslušné dokumentace CE a zpráv o zkouškách třetích stran, pokud jsou k dispozici. Před zadáním objednávky by měly být potvrzeny požadované dokumenty o certifikaci a testování.
PVC izolace poskytuje ochranu proti běžné vlhkosti, prachu a mechanickému opotřebení při vhodných vnitřních podmínkách instalace. Může být použit v oblastech, jako jsou kuchyně a koupelny, pokud je skutečné prostředí v rámci specifikace produktu. Standardní verze není určena pro dlouhodobé vystavení přímému venkovnímu slunečnímu záření.
Přizpůsobení lze projednat pro konečnou délku drátu, barvu izolace a požadavky na tisk. Společné specifikace mohou být k dispozici pro běžné objednávky, zatímco přizpůsobené specifikace vyžadují potvrzení výrobního množství, materiálů a dodací lhůty.
Mezi běžné aplikace patří bytové interiérové rozvody, výzdoba obchodů a komerčních prostor, elektrické připojení malých spotřebičů, osvětlovací obvody a pevné nízkonapěťové rozvody na chodbách a podobných vnitřních prostorech. Příslušná specifikace by měla být vybrána podle místních elektrických požadavků a podmínek instalace.
Izolace používá materiál PVC s vlastnostmi zpomalujícími hoření podle platné specifikace produktu. Poskytuje také odolnost proti normálnímu stárnutí a změnám teploty během vnitřního provozu. Pro aplikace zahrnující dlouhodobé vystavení UV záření nebo specifické požadavky na požární vlastnosti by měl být požadovaný druh materiálu potvrzen před výrobou.
