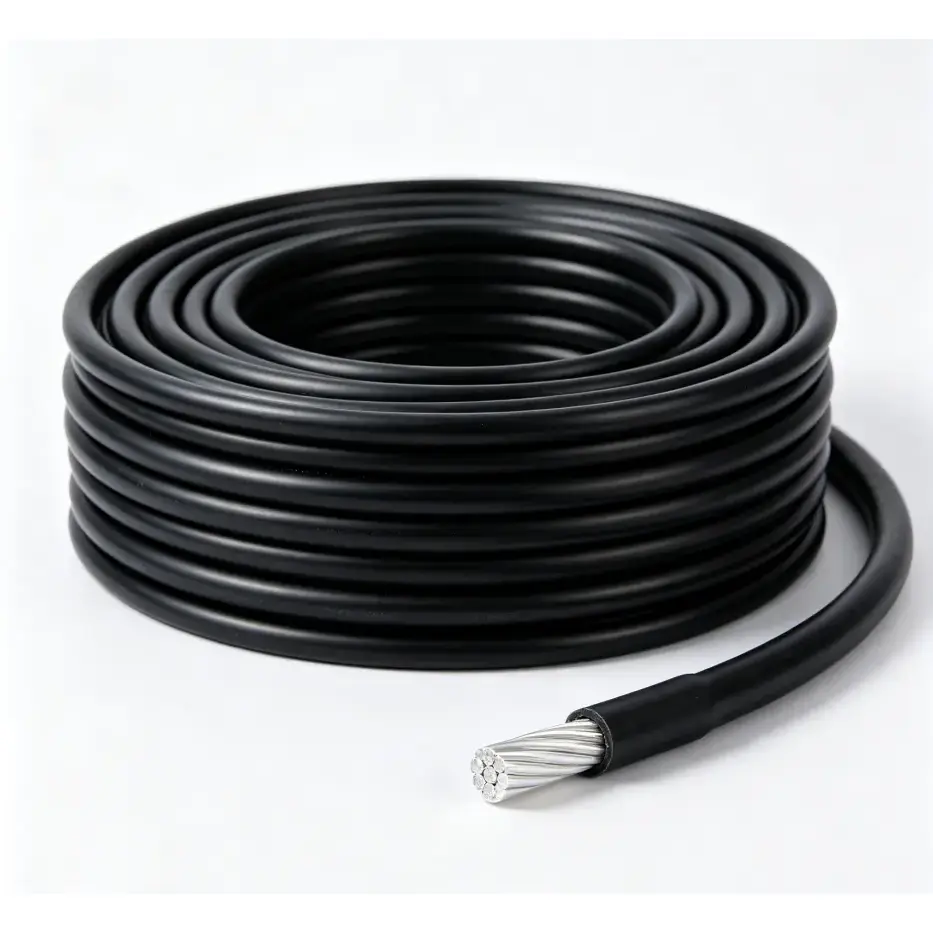

Hliníkový PVC kabel

Hliníkový PVC kabel je nízkonapěťový napájecí kabel využívající vysoce čistý hliníkový vodič s PVC izolací a ochranným pláštěm. Je určen pro pevné rozvody energie a elektroinstalační aplikace, kde je technicky vhodný hliníkový vodič a kde je důležitým hlediskem nižší hmotnost kabelu. Dostupné konstrukce zahrnují pevné tvrdé hliníkové a lankové hliníkové vodiče s průřezy od 2,5 mm² do 185 mm² a jmenovitým napětím 450/750 V a nižším.

Specifikace produktu Tabulka rozměrů a technických parametrů

Detaily materiálu a konstrukce

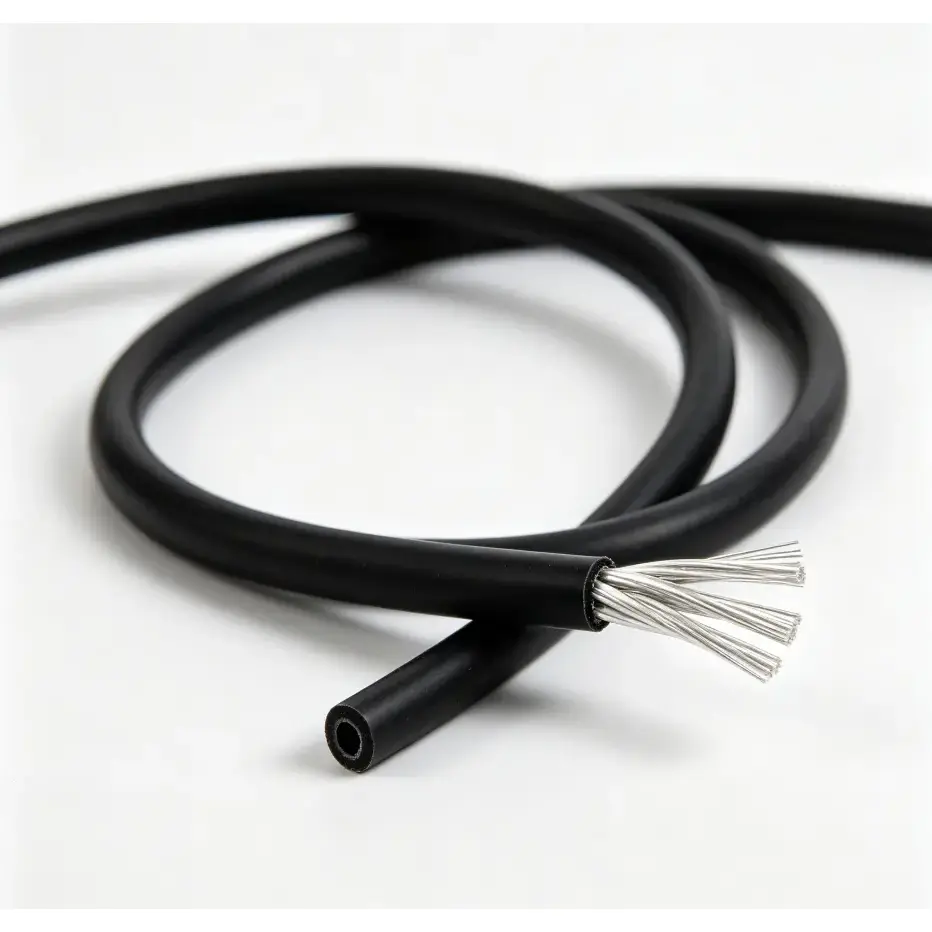

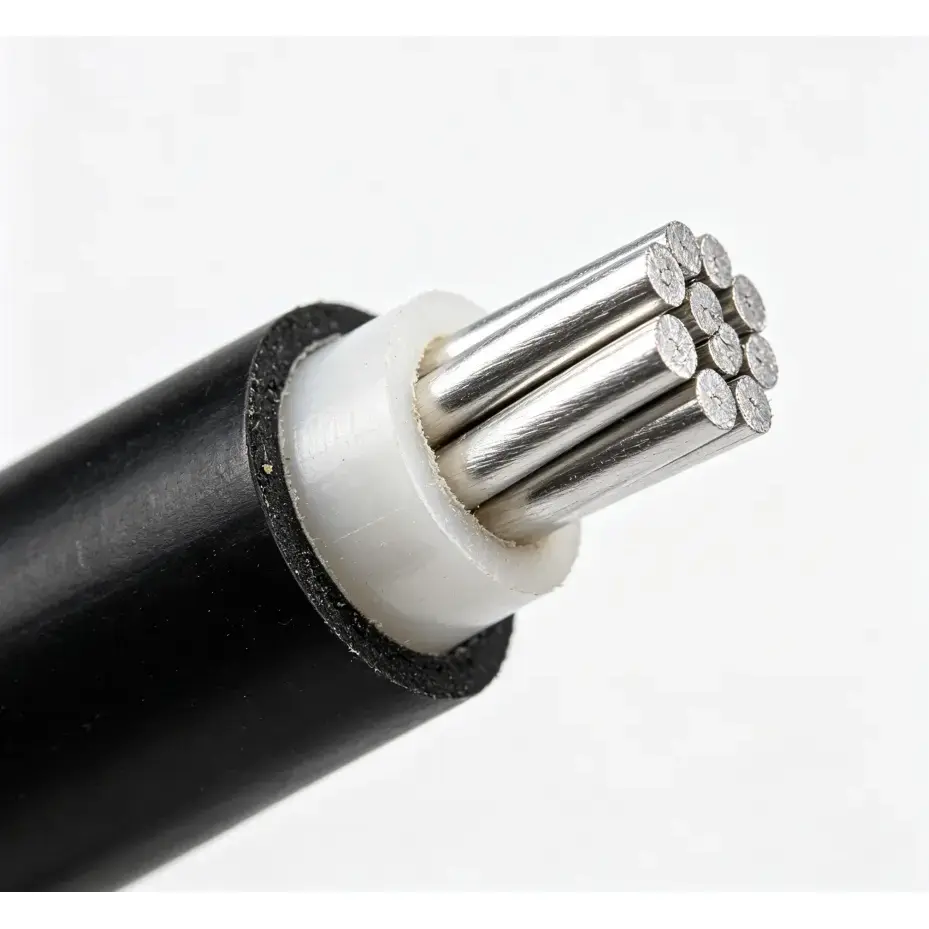

Vysoce čistý hliníkový vodič

Vodič je vyroben z vysoce čistého hliníku a může být dodán v masivní tvrdé hliníkové nebo lankové konstrukci. Dostupný rozsah průřezů je 2,5 mm² až 185 mm². Výběr vodiče by měl být založen na požadovaném zatížení, přípustném poklesu napětí, způsobu instalace a příslušných elektrických požadavcích spíše než na samotném průřezu.

PVC izolace a ochranný plášť

PVC izolace zajišťuje elektrické oddělení kolem vodiče, zatímco vnější PVC vrstva dodává ochranu při běžné manipulaci a pevné instalaci. Hotový kabel by měl být vybrán podle očekávané okolní teploty, vystavení vlhkosti, mechanických podmínek a podle toho, zda je instalace prováděna uvnitř nebo venku.

Elektrické provedení a ověřování

Uvedené specifikace zahrnují požadavky na izolační odpor, výdržné napětí výkonové frekvence a odpor stejnosměrného vodiče. Tyto parametry poskytují praktické referenční body pro hodnocení elektrické izolace a kvality vodičů před uvedením kabelu do provozu.

Díky čemu je produkt vhodný pro technické použití

1. Materiál a průřez řízených vodičů

Použití vysoce čistého hliníku poskytuje relativně nízkou hmotnost vodiče při zachování elektrických charakteristik požadovaných pro specifikovanou aplikaci. Řízení průřezu vodiče je důležité pro udržení předvídatelného odporu a schopnosti procházet proud za zamýšlených provozních podmínek.

2. Konzistentní vytlačování PVC

Izolace a plášť jsou vytvořeny řízeným procesem vytlačování, aby byly zachovány specifikované rozměry kabelu. Konzistentní tloušťka izolace pomáhá zajistit spolehlivé elektrické oddělení, zatímco vnější plášť dodává ochranu proti běžnému kontaktu, vlhkosti a mechanickému opotřebení v rámci příslušných provozních podmínek.

3. Kontrola výroby na základě měřitelných parametrů

Qiancheng kontroluje měřitelné charakteristiky kabelu během výroby, včetně odporu vodičů, konečných rozměrů a elektrického výkonu. Inspekční záznamy a příslušná zkušební dokumentace mohou být poskytnuty podle specifikace produktu a požadavků projektu.

Klíčové výhody produktu

1. Nižší hmotnost kabelu pro přepravu a instalaci

Hliníkový vodič má nižší hustotu než měď, což usnadňuje manipulaci s hotovým kabelem pro vhodné aplikace. To může být užitečné pro dlouhé kabelové trasy, venkovní pevné rozvody a projekty, kde je třeba zvážit přepravu kabelů a instalační zátěž.

2. Dvouvrstvá PVC ochrana

Izolace a vnější plášť tvoří dvouvrstvý ochranný systém kolem vodiče. Konstrukce poskytuje elektrickou izolaci a dodatečnou fyzickou ochranu pro pevné vedení za vhodných podmínek prostředí.

3. Široký rozsah nízkonapěťových specifikací

Dostupné průřezy vodičů se pohybují od 2,5 mm² do 185 mm² a pokrývají různé požadavky na nízkonapěťové pevné kabely. Výběr specifikace by měl vzít v úvahu zatížení zařízení, způsob instalace, délku kabelu, pokles napětí a příslušné místní elektrické požadavky.

4. Vhodné pro projekty, kde se bere v úvahu hmotnost kabelu

Pro strojírenské aplikace zahrnující značné množství kabelů nebo dlouhé přepravní vzdálenosti může nižší hustota hliníku zjednodušit manipulaci s materiálem. Skutečný ekonomický přínos závisí na velikosti vodiče, délce kabelu, podmínkách instalace a požadovaném elektrickém výkonu.

5. Specifikace zpomalující hoření a požární odolnost dostupné podle požadavků

Technická tabulka uvádí požadavky na vlastnosti zpomalující hoření a požární odolnost pro příslušné specifikace. Pokud projekt vyžaduje specifické požární vlastnosti, měla by být před výrobou a expedicí potvrzena požadovaná třída, zkušební metoda a certifikace.

Aplikační scénáře

Hliníkový PVC kabel lze použít pro nízkonapěťové pevné rozvody energie v rezidenčních, komerčních, průmyslových, zemědělských a infrastrukturních projektech, kde zvolený hliníkový vodič splňuje požadavky na elektrický design.

Bytové a stavební rozvody elektřiny

Typické aplikace zahrnují rozvody energie pro obytné bloky, domy, obchody a další pevné rozvody budov. Instalace může zahrnovat vnitřní vedení potrubí, kde specifikace kabelu a místní elektrotechnické předpisy umožňují jeho použití.

Venkovní a komunální rozvody elektřiny

Kabel lze uvažovat pro komunální osvětlení, parkové pouliční lampy, venkovní pevné rozvody energie a projekty obnovy městské a venkovské rozvodné sítě. Venkovní instalace by měla brát v úvahu sluneční záření, vlhkost, mechanickou ochranu a environmentální hodnocení zvoleného kabelu.

Továrna a malá průmyslová zařízení

Může být použit pro nízkonapěťové napájení továrních dílen, malých zpracovatelských závodů a dalších pevných průmyslových zátěží. Průřez vodiče by měl být určen ze skutečného zatížení zařízení a podmínek instalace.

Konstrukce a dočasné energetické aplikace

Nižší hmotnost hliníku může být užitečná pro dočasné rozvody energie na staveništích a dalších projektech vyžadujících přemísťování kabelů nebo opakovanou manipulaci s materiálem. Kabel by měl být instalován s vhodnou mechanickou ochranou a v souladu s dočasnými požadavky na napájecí systém.

Zemědělské a infrastrukturní projekty

Aplikace mohou zahrnovat zavlažování zemědělské půdy, napájení skleníků a další nízkonapěťová zemědělská zařízení, stejně jako vhodné elektroinstalace infrastruktury. Před výběrem konečné specifikace by měla být vyhodnocena expozice prostředí a způsob instalace.

Výrobek podporuje pevné způsoby instalace, jako je vnitřní vedení potrubí, vhodná venkovní instalace nad hlavou a další schválené způsoby nízkonapěťové pokládky. Příslušný způsob instalace by měl být vždy potvrzen podle specifikace kabelu a místních elektrických předpisů.

Úvahy o výběru před objednáním

1. Určete elektrické zatížení

Před výběrem průřezu vodiče si ověřte připojenou zátěž a provozní proud. Do výpočtu by měla být zahrnuta i délka kabelu a přípustný pokles napětí.

2. Potvrďte instalační prostředí

Vnitřní potrubí, venkovní stropní, staveniště a zemědělské instalace mohou mít různé požadavky na prostředí. Při potvrzování specifikace je třeba vzít v úvahu vystavení slunečnímu záření, vodě, mechanickým nárazům a teplotě.

3. Zkontrolujte požadovaný požární výkon

Pokud projekt vyžaduje kabel zpomalující hoření nebo ohnivzdorný kabel, měla by být před výrobou specifikována požadovaná klasifikace a požadavky na zkoušky. Příslušný výkon by neměl být předpokládán pouze ze standardní PVC konstrukce.

4. Potvrďte požadavky na dokumentaci

U exportních nebo inženýrských projektů by měly být předem potvrzeny požadované normy, zkušební protokoly, certifikáty, specifikace balení a požadavky na značení. To pomáhá zajistit, že dodaný kabel odpovídá technickým požadavkům a požadavkům na dokumentaci cílového trhu.

FAQ

1. Jaká značka je tento produkt?

Produkt vyrábí společnost Qiancheng. Dostupné specifikace mohou být dodány podle požadovaného průřezu vodiče, jmenovitého napětí a podmínek použití.

2. Můžete poskytnout přizpůsobené specifikace kabelů a výrobu OEM?

Zakázkové hotové délky, tisk a další požadavky na výrobu lze projednat podle specifikace objednávky. OEM uspořádání lze také vyhodnotit z hlediska vhodných projektových množství a technických požadavků.

3. Jsou k dispozici běžné specifikace pro hromadné objednávky?

Společné specifikace mohou být uspořádány podle výrobních a skladových podmínek. U hromadných objednávek by měl být před výrobou nebo odesláním potvrzen požadovaný průřez, množství, dokončená délka, balení a harmonogram dodávek.

4. Kde lze tento kabel použít?

Typické aplikace zahrnují obytné a komerční rozvody elektřiny, tovární dílny, komunální osvětlení, napájení staveniště, zemědělské zavlažování a další vhodné nízkonapěťové pevné elektroinstalace.

5. Co je třeba vzít v úvahu při výběru kabelu s hliníkovým vodičem?

Je třeba vzít v úvahu průřez vodiče, provozní proud, délku kabelu, úbytek napětí, způsob instalace, okolní podmínky a požadovanou požární odolnost. Příslušná specifikace by měla být stanovena ze skutečného elektrického návrhu spíše než výběr pouze podle ceny nebo jmenovitého průřezu.

6. Lze poskytnout vzorky a technickou dokumentaci?

Vzory a technickou dokumentaci lze projednat dle požadované specifikace. Dostupné dokumenty mohou zahrnovat parametry produktu, záznamy o továrních testech a další použitelné technické dokumenty nebo dokumenty o shodě požadované pro projekt.
