Kovový stíněný gumový kabel pro nůžky na uhlí

Model produktu: MCPT, MCPTJ.

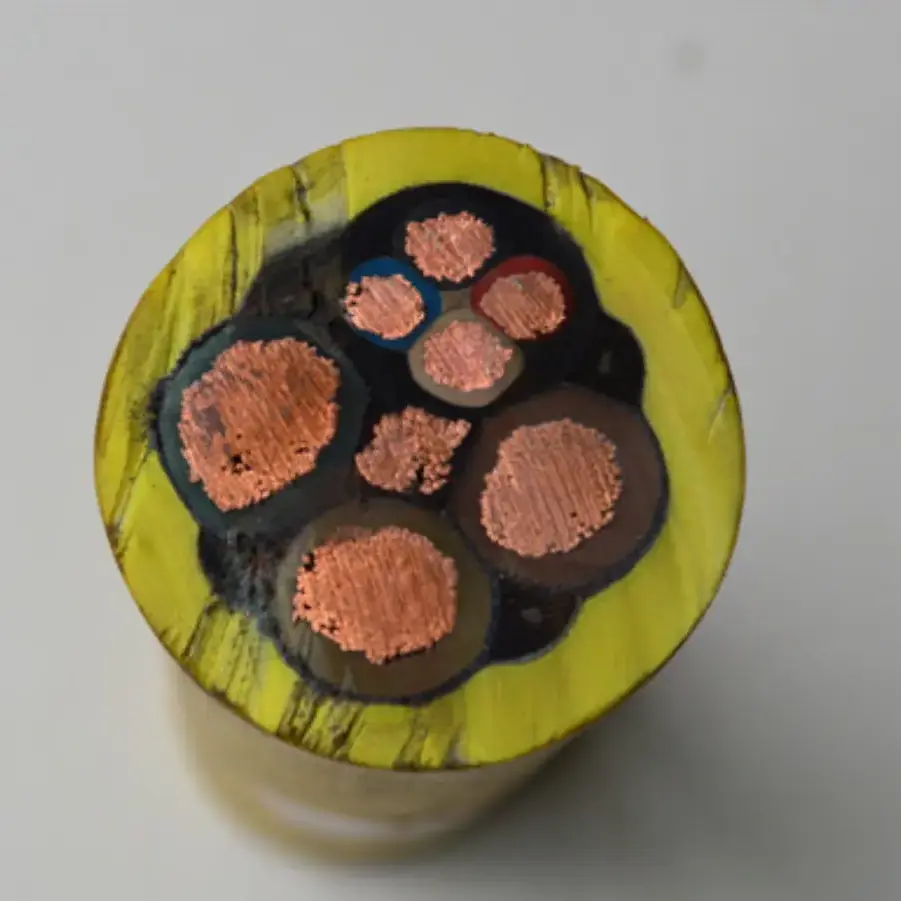

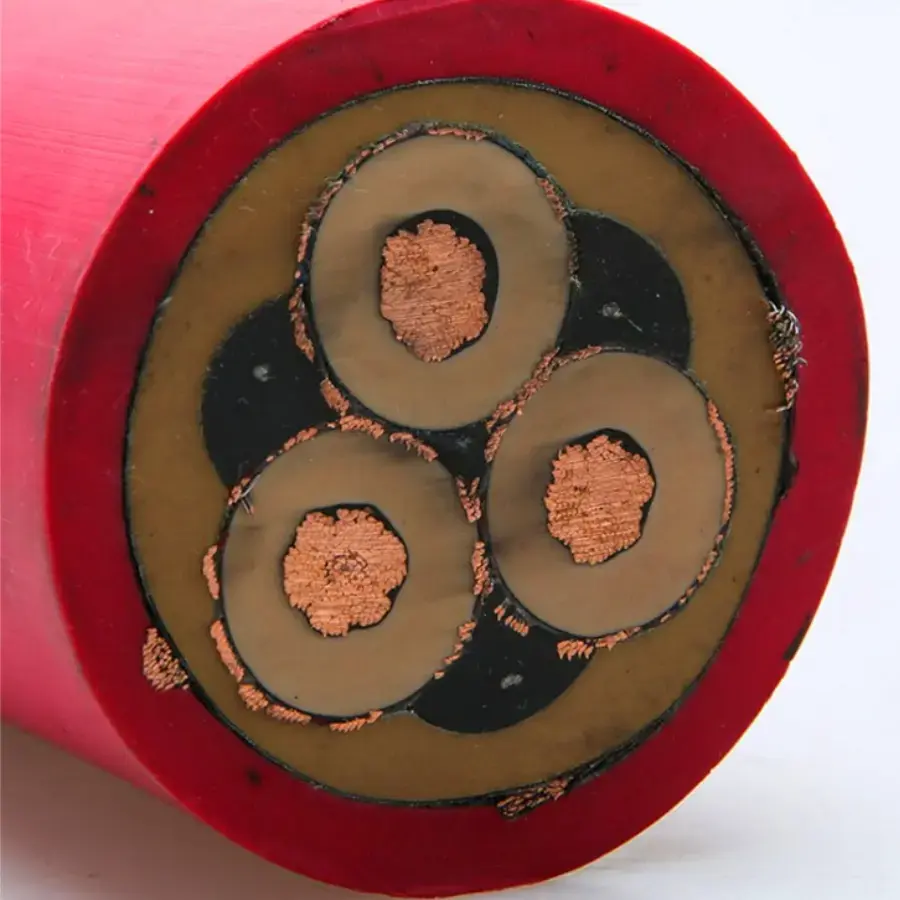

Metal Shielded Coal Shearer Rubber Cable je flexibilní těžební kabel s pryžovým pláštěm pro kombajny na uhlí. Dodávaná informace o produktu odkazuje na MT/T 818.4-2009 a zahrnuje napájení a přenos řídicích signálů v aplikacích hlubinné těžby uhlí. Jeho konstrukce kombinuje vícepramenný pocínovaný bezkyslíkatý měděný vodič, speciální pryžovou izolaci, stínění opletené měděným drátem a vysoce pevný pryžový vnější plášť pro pracovní podmínky zahrnující opakovaný pohyb, tažení a ohýbání.

Specifikace produktu, rozměry a tabulka technických parametrů

Aplikační scénáře

1. Plně mechanizované těžební stěny ve velkých a středně velkých podzemních uhelných dolech

Kovový stíněný gumový kabel pro nůžky na uhlí lze použít pro připojení napájení a ovládání související s nůžkami na uhlí a dalšími mobilními těžebními zařízeními. Jeho ohebný vodič a konstrukce s pryžovým pláštěm jsou určeny pro instalace, kde se kabel při provozu zařízení opakovaně pohybuje.

2. Uhelné doly s vysokým obsahem plynu a průtrží

Podzemní doly se specifickými požadavky na kontrolu plynu nebo výbuchu potřebují kabelové konstrukce, které odpovídají platným báňským bezpečnostním předpisům. Výběr kabelu by měl vzít v úvahu klasifikaci dolu, napětí zařízení, požadavky na nehořlavost a certifikáty nebo zkušební dokumenty požadované pro schválení projektu.

3. Mobilní spojení mezi podzemními rozvodnami a kombajny uhlí

Spojení mezi mobilními trafostanicemi a kombajny uhlí může zahrnovat relativně dlouhé kabelové trasy spolu s opakovaným tažením, ohýbáním a kroucením. Konstrukce ohebného vodiče je určena pro tento typ uspořádání mobilního napájení, přičemž instalace by měla zůstat ve stanovených mechanických mezích.

4. Navlhčete podzemní prostory postřikem vodou a mechanickým nárazem

Stříkající voda, prach a padající hlušina mohou klást další mechanické a ekologické nároky na plášť kabelu. Specifikovaný vysokopevnostní pryžový plášť poskytuje odolnost proti opotřebení, oleji, nárazu a tažení, takže stav pláště je důležitým faktorem pro podzemní instalace vystavené těmto podmínkám.

5. Rekonstrukce uhelných dolů a automatizované těžební systémy

U těžebních projektů zahrnujících zařízení s proměnnou frekvencí, monitorovací obvody nebo jiné elektrické řídicí systémy může kovová stínící vrstva pomoci snížit vliv elektromagnetického rušení na řídicí a signální obvody. Uspořádání stínění a konfigurace řídicího jádra by měly být přizpůsobeny připojenému zařízení a způsobu uzemnění.

Praktické průmyslové problémy vyřešeny

1. Elektromagnetické rušení kolem vysoce výkonných důlních zařízení

Vysoce výkonná elektrická zařízení mohou generovat elektromagnetické rušení, které ovlivňuje blízké monitorovací a řídicí obvody. Kovové stínění opletené měděným drátem poskytuje definovanou stínící vrstvu, přičemž dodávaná specifikace uvádí míru pokrytí ≥90 %. Při hodnocení celkového výkonu stínění je třeba vzít v úvahu také podmínky uzemnění kabelu a instalace.

2. Mechanické napětí z opakovaného tažení a ohýbání

Kabely kombajnů jsou při provozu zařízení vystaveny pohybu, který může opakovaně mechanicky namáhat vodič, izolaci a plášť. Vícežilový ohebný měděný vodič a pryžová konstrukce jsou určeny pro tento typ pohybu. Skutečný výkon v ohybu by měl být posouzen pomocí příslušné zkušební metody a požadavků na instalaci spíše než nepodloženým tvrzením o pevném cyklu životnosti.

3. Požadavky na zpomalení hoření pro podzemní těžbu

Nehořlavost je důležitou součástí výběru kabelů v podzemních uhelných dolech. Dodávané technické údaje odkazují na MT 386 pro třídu zpomalující hoření. Pro konkrétní důlní projekt by měla být požadovaná bezpečnostní certifikace a zkušební dokumentace potvrzena podle skutečného modelu kabelu a aplikace.

4. Ochrana pláště v mokrých a mechanicky náročných podmínkách

Vodní tříšť, prach, nárazy hlušiny a opakované tažení mohou přispívat k opotřebení pláště během provozu v podzemí. Specifikovaný vnější plášť je popsán jako odolný proti opotřebení, oleji, nárazu a tahu a poskytuje ochranu konstrukci kabelu za odpovídajících pracovních podmínek.

5. Požadavky na kontrolu a monitorování

Některé konfigurace kabelů kombinují napájecí jádra s řídicími jádry, aby vyhovovaly elektrickým a monitorovacím požadavkům těžebních zařízení. Tam, kde jsou vyžadovány monitorovací nebo ochranné funkce, by mělo být skutečné uspořádání jádra a způsob připojení potvrzeno výrobcem zařízení nebo projektantem elektrického systému.

6. Ověřování technických parametrů a těžební dokumentace

Důlní projekty mohou vyžadovat ověření kabelových norem, elektrických parametrů, nehořlavosti a dokumentace související s bezpečností. Specifikace produktu, protokoly o zkouškách a příslušné certifikáty by měly odpovídat skutečnému modelu, jmenovitému napětí a konfiguraci kabelu dodané pro daný projekt.

Komplexní výhody produktu

1. Sledovatelný produkt a informace o kontrole

Qiancheng může poskytnout identifikaci produktu a příslušnou výrobní nebo kontrolní dokumentaci podle požadavků projektu. U těžebních projektů, které podléhají formální kontrole nebo schválení, by měla být dokumentace porovnána se skutečným modelem kabelu, specifikací a výrobní šarží.

2. Řízená konstrukce kabelu

Vodič, pryžová izolace, kovové stínění a vnější plášť přispívají k elektrickým a mechanickým vlastnostem kabelu. Udržování kontroly nad těmito výrobními fázemi pomáhá udržovat dokončený kabel v souladu se specifikovanou konstrukcí. Položky elektrické a mechanické kontroly lze uspořádat podle příslušných požadavků na produkt.

3. Konstrukce přizpůsobená mobilnímu důlnímu zařízení

Kombinace vícepramenného měděného vodiče, pryžové izolace, opleteného kovového stínění a vysoce pevného pryžového pláště řeší několik požadavků spojených s mobilním zařízením na těžbu uhlí. Patří mezi ně opakovaný pohyb, mechanický kontakt, elektrické stínění a vystavení okolnímu prostředí v podzemí.

4. Specifikace více napětí a vodičů

Dodávaný sortiment zahrnuje průřezy vodičů od 25 mm² do 150 mm² a jmenovitá napětí 0,66/1,14 kV a 1,9/3,3 kV. Konfigurace napájecího a řídicího jádra lze vybrat podle připojení zařízení a modelu kabelu. Nabídku a podrobnosti o výrobě lze potvrdit z požadovaného napětí, velikosti vodiče, struktury jádra, délky a podmínek instalace.

5. Technická dokumentace pro těžební projekty

V závislosti na požadavcích projektu mohou technické dokumenty zahrnovat specifikace produktu, inspekční záznamy, zprávy o zkouškách a platné certifikáty těžební bezpečnosti. Pro exportní objednávky nebo formální přejímku dolů by měl být požadovaný seznam dokumentů potvrzen před výrobou, aby dodané dokumenty odpovídaly konečné specifikaci kabelu.

Otázky a odpovědi

1. Jaký standard splňuje váš kovový stíněný gumový kabel pro nůžky na uhlí?

Dodávané informace o produktu odkazují na MT/T 818.4-2009 pro modely MCPT a MCPTJ. Příslušná norma, certifikace a zkušební dokumentace by měla být potvrzena podle požadovaného napětí a konfigurace kabelu.

2. Jaké velikosti vodičů a jmenovité hodnoty napětí jsou k dispozici?

Dodávaná specifikace pokrývá průřezy vodičů od 25 mm² do 150 mm² a jmenovitá napětí 0,66/1,14 kV a 1,9/3,3 kV. Kombinace výkonového jádra a řídicího jádra lze vybrat podle požadavků na zařízení a obvod.

3. Kde se tento důlní kabel obvykle používá?

Je určen pro zařízení na hlubinnou těžbu uhlí a související silové nebo řídicí spoje, zejména instalace zahrnující opakované tažení, ohýbání, kroucení, vlhkost, prach a mechanické nárazy.

4. Jaká je funkce kovové stínící vrstvy?

Stínění opletené měděným drátem poskytuje elektromagnetické stínění kolem žil kabelu. Dodávaná technická specifikace udává krytí stíněním ≥90 %. Správné uzemnění a instalace jsou také důležité pro účinnost stínícího systému.

5. Jak by měl být kabel hodnocen z hlediska opakovaného ohýbání?

Vícežilový měděný vodič a pryžová konstrukce jsou určeny pro flexibilní mobilní aplikace. Poloměr ohybu, frekvence pohybu, způsob tažení a podmínky instalace by měly být zkontrolovány podle příslušné specifikace produktu a požadavků na zkoušky.

6. Lze poskytnout technickou dokumentaci pro těžební projekty?

Technické specifikace, inspekční záznamy a příslušné certifikační nebo zkušební dokumenty mohou být projednány podle požadavků projektu. V případě exportních objednávek nebo formálního přijetí dolu by měla být požadovaná dokumentace potvrzena před zadáním objednávky.
