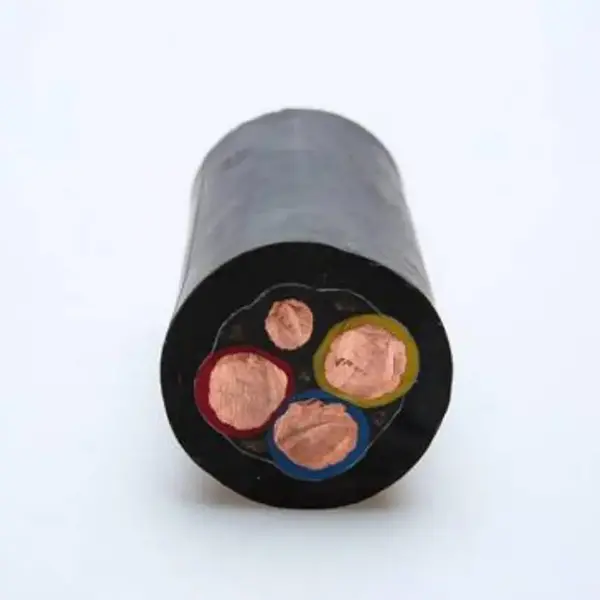

Těžební flexibilní stíněný gumový kabel

Modely: MYP, MYPT.

Těžební flexibilní stíněný pryžový kabel je flexibilní kabel s pryžovým pláštěm pro mobilní elektrická zařízení používaná v podzemní těžbě. Dodávaná specifikace produktu odkazuje na MT/T 818.7-2009 a kombinuje vícežilový měděný vodič, speciální pryžovou izolaci, stínění opletené měděným drátem a vysoce pevný pryžový plášť. Konstrukce je určena pro aplikace zahrnující opakované ohýbání, tažení, kroucení a vystavení prachu, vlhkosti a mechanickému kontaktu.

Tabulka specifikací produktu a technických parametrů

Klíčové konstrukční vlastnosti

1. Flexibilní měděný vodič

Kabel používá vícepramenný vysoce čistý bezkyslíkatý měděný vodič. Ve srovnání s konstrukcí s tuhým vodičem je lankové uspořádání vhodnější pro mobilní instalace, kde je kabel během provozu zařízení opakovaně ohýbán, posouván nebo kroucen.

2. Pryžová izolace a ochranný plášť

Pro izolační vrstvu je specifikována speciální pryž, zatímco vnější plášť je popsán jako odolný proti opotřebení, oleji, tahu a nárazu. Tyto materiálové charakteristiky jsou důležité pro podzemní trasy, kde může kabel přijít do kontaktu se zařízením, uhelným prachem, vlhkostí nebo hydraulickým olejem.

3. Pletený štít z měděného drátu

Dodávaná specifikace uvádí stínění opletené měděným drátem s krytím stíněním minimálně 85 %. Kovové stínění může snížit elektromagnetickou vazbu mezi kabelem a blízkým elektrickým zařízením, ačkoli skutečný účinek stínění také závisí na instalaci kabelu, zakončení stínění a uzemnění.

4. Kombinovaná výkonová a řídicí jádra

Konstrukce může zahrnovat napájecí a řídicí jádra v rámci stejné kabelové sestavy. Toto uspořádání je užitečné tam, kde mobilní těžební zařízení vyžaduje jak elektrickou energii, tak související ovládací připojení, v závislosti na konfiguraci obvodu zařízení.

Podmínky aplikace

Těžební flexibilní stíněný pryžový kabel je určen pro podzemní mobilní zařízení, kde se elektrické zatížení kombinuje s opakovaným mechanickým pohybem. Přesný model by měl být vybrán podle jmenovitého napětí, průřezu vodiče, uspořádání žil, délky kabelu, vzoru pohybu a podmínek prostředí.

1. Plně mechanizované důlní zařízení

Flexibilní konstrukci lze použít pro mobilní zařízení pracující po mechanizovaných dobývacích porubech, kde pohyb kabelů a opakované ohýbání patří k běžnému provozu. Velikost vodiče a konfigurace jádra by měly odpovídat elektrickým požadavkům zařízení.

2. Podzemní vybavení vozovky

Mobilní zařízení provozovaná v podzemních komunikacích mohou vyžadovat kabel odolný proti tažení, nárazu a oděru. Při určování vhodné konstrukce kabelu je třeba vzít v úvahu typ zařízení, instalační cestu a dostupný volný prostor.

3. Oblasti s elektromagnetickým rušením

Tam, kde jsou v blízkosti řídicích nebo monitorovacích obvodů instalovány vysoce výkonné motory, frekvenční měniče nebo jiná elektrická zařízení, může kovová stínící vrstva pomoci omezit elektromagnetickou vazbu. Správné připojení stínění a uzemnění zůstávají důležitou součástí celkové instalace.

4. Vlhké a prašné podzemní podmínky

Pryžová izolace a vnější plášť poskytují konstrukci určenou do náročného podzemního prostředí. Skutečná vhodnost pro prostředí by měla být kontrolována s ohledem na působení vody, teplotu, kontakt s olejem, mechanické zatížení a specifické požadavky dolu.

Technické body pro výběr kabelu

1. Jmenovité napětí a průřez vodiče

Dodávaná specifikace uvádí jmenovité napětí 0,66/1,14 kV a průřezy vodičů od 10 mm² do 150 mm². Při výběru je třeba vzít v úvahu zatížení zařízení, přípustný pokles napětí, délku kabelu a očekávané podmínky instalace spíše než samotnou velikost vodiče.

2. Mechanický pohyb

U mobilních těžebních zařízení může dojít k opakovanému ohýbání, kroucení a tažení kabelu. Při hodnocení kabelu pro konkrétní uspořádání zařízení by proto měly být lanka vodiče, izolace, plášť a instalační poloměr zvažovány společně.

3. Požadavky na stínění

Dodávaný produkt používá stínění opletené měděným drátem s uvedeným pokrytím ≥85 %. Pokud je kabel instalován v blízkosti pohonů s proměnnou frekvencí nebo vysokovýkonných motorů, je třeba zkontrolovat požadované uspořádání stínění podle požadavků výrobce zařízení a elektrického návrhu dolu.

4. Požadavky na zpomalovač hoření

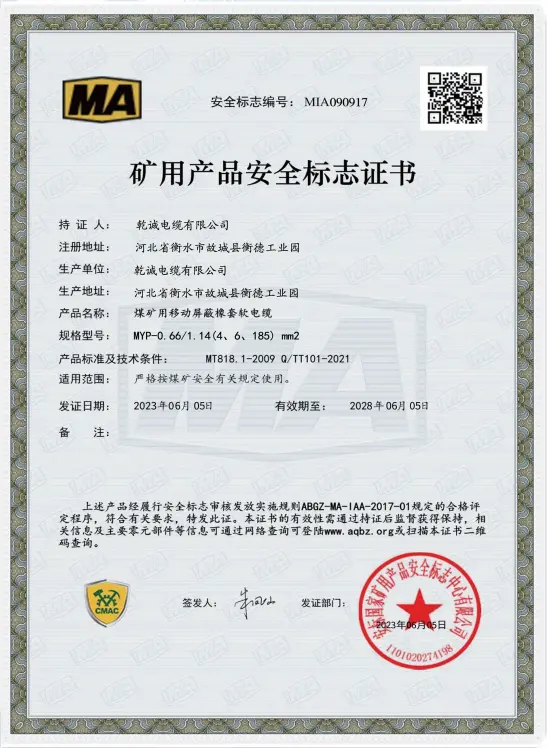

V dodaných technických údajích je uvedeno splnění požadavků MT 386 na těžební nehořlavost a samozhášivost po odstranění plamene. Pokud projekt vyžaduje specifickou certifikaci důlní bezpečnosti nebo další zkušební dokumentaci, měly by být tyto požadavky potvrzeny pro přesný model kabelu před pořízením zakázky.

Kontrola kvality a technická dokumentace

Při pořizování důlních kabelů by technické ověření mělo zahrnovat model, jmenovité napětí, průřez vodičů, uspořádání žil, konstrukci stínění, elektrický odpor a příslušné požadavky na testování. Tyto podrobnosti poskytují jasnější základ pro výběr a přijetí produktu než obecné popisy výkonu.

Qiancheng může poskytnout specifikace produktu a podpůrnou technickou dokumentaci podle vybraného modelu kabelu a požadavků projektu. Pokud je vyžadována certifikace, protokoly o zkouškách nebo jiné záznamy o kontrole, měly by být příslušné dokumenty potvrzeny během fáze nabídky a přezkoumání objednávky.

Co je třeba potvrdit před objednávkou?

1. Vybavení a aplikace

Uveďte typ zařízení, provozní prostředí a zda bude kabel použit pro pevný nebo mobilní provoz. To pomáhá určit, zda flexibilní konstrukce a uspořádání stínění odpovídají skutečné instalaci.

2. Elektrické požadavky

Potvrďte jmenovité napětí, průřez vodiče, počet silových jader, požadavky na řídicí jádro a délku kabelu. U delších kabelů je třeba vzít v úvahu také pokles napětí a odpor vodičů.

3. Mechanické podmínky

Informace o frekvenci tažení, směru ohybu, minimálním instalačním poloměru, kontaktu se strojním zařízením a možném nárazu mohou pomoci určit vhodnou konstrukci kabelu.

4. Požadavky na dokumentaci

Před výrobou nebo expedicí potvrďte platné těžební normy, požadavky na certifikaci, kontrolní záznamy a další technické dokumenty požadované dolem, výrobcem zařízení nebo specifikací projektu.

FAQ

Q1: Jaké specifikace jsou k dispozici?

Odpověď: Dodávaná specifikace uvádí modely MYP a MYPT se jmenovitým napětím 0,66/1,14 kV a průřezy vodičů od 10 mm² do 150 mm². Požadované uspořádání jádra by mělo být potvrzeno podle zařízení a návrhu obvodu.

Q2: Jaká je funkce stínící vrstvy?

Odpověď: Kabel používá stínění opletené měděným drátem s uvedeným krytím stíněním ≥85 %. Stínění může pomoci snížit elektromagnetickou vazbu z blízkých elektrických zařízení. Jeho skutečná účinnost závisí na kompletní instalaci včetně zakončení stínění a uzemnění.

Q3: Může být kabel použit pro mobilní podzemní zařízení?

A: Flexibilní vodič a pryžová konstrukce jsou určeny pro mobilní aplikace zahrnující opakované ohýbání, kroucení a tažení. Konečný výběr by měl vzít v úvahu pohyb zařízení, vedení kabelů, napětí, velikost vodičů a podmínky prostředí.

Q4: Na jaké normy se odkazuje pro tento kabel?

Odpověď: Informace o produktu odkazují na MT/T 818.7-2009 pro specifikaci těžebních kabelů a MT 386 pro těžební požadavky na zpomalovač hoření. Příslušná norma a certifikační dokumenty by měly být potvrzeny podle přesného modelu a požadavků projektu.

Q5: Jaké informace jsou potřebné pro cenovou nabídku?

Odpověď: Hlavní informace zahrnují model kabelu, jmenovité napětí, průřez vodiče, konfiguraci jádra, požadovanou délku, množství, aplikační vybavení a podmínky instalace. Měly by být poskytnuty také jakékoli požadavky na certifikaci nebo inspekční dokumentaci pro konkrétní projekt.

Q6: Lze s kabelem dodat technickou dokumentaci?

Odpověď: Technické specifikace a příslušné podpůrné dokumenty mohou být poskytnuty podle vybraného modelu a požadavků projektu. U těžebních projektů by měly být požadované certifikáty a zkušební záznamy potvrzeny před dokončením objednávky.
