Stíněný gumový kabel pro nůžky na uhlí

Modely: MC-0,38/0,66, MCP-0,38/0,66, MCP-0,66/1,14, MCP-1,9/3,3 atd.

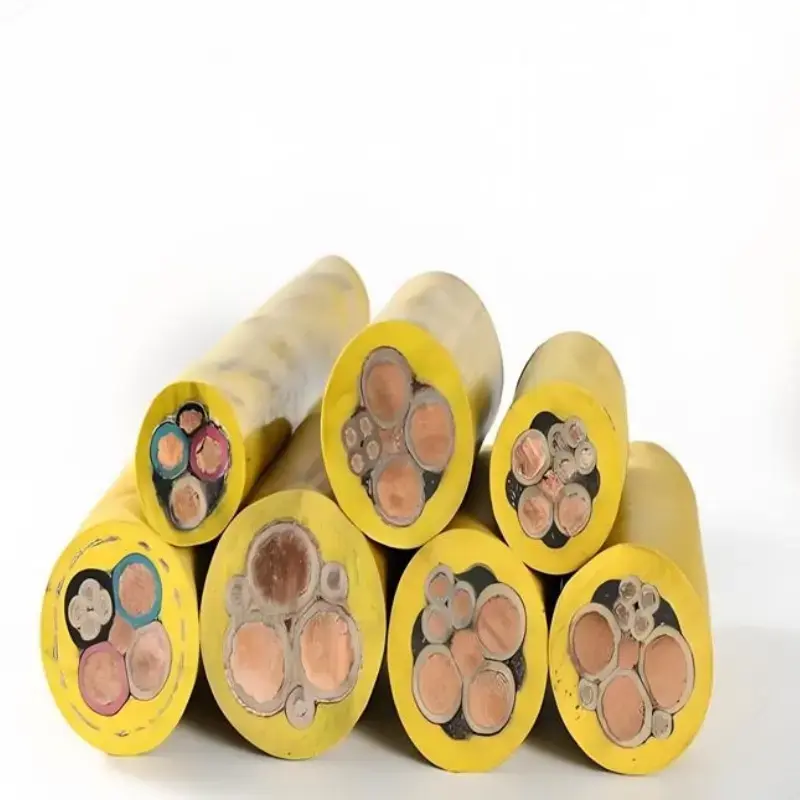

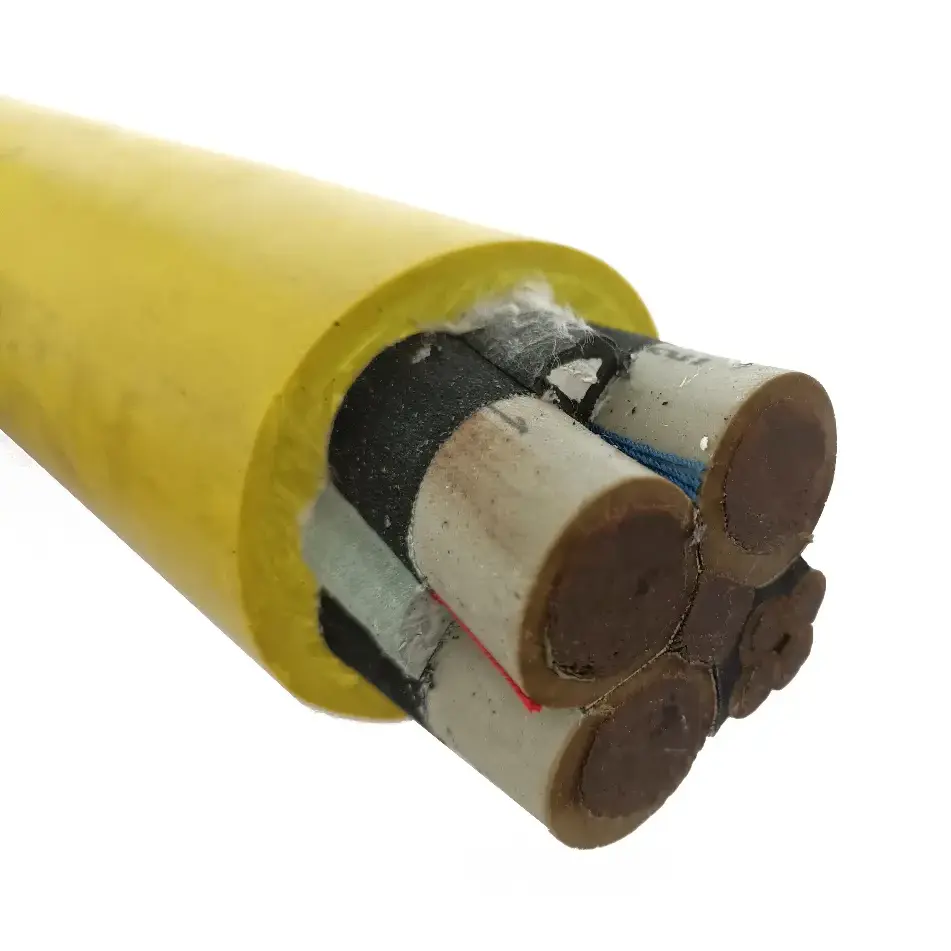

Gumový kabel stíněného střihače uhlí se používá pro mobilní napájení a řídicí připojení na zařízeních pro hlubinnou těžbu uhlí, jako jsou kombajny na uhlí. Jeho konstrukce kombinuje vícežilový bezkyslíkatý měděný vodič, speciální pryžovou izolaci, kovové stínění a vysoce pevný pryžový plášť. Dodávané specifikace pokrývají několik úrovní napětí a průřezy vodičů pro aplikace, kde je kabel vystaven opakovanému pohybu, ohýbání, tažení a mechanickému kontaktu.

Tabulka specifikací produktu a technických parametrů

Typické aplikační podmínky

Tento typ kabelu je určen pro podzemní mobilní těžební zařízení, kde může být napájecí kabel vystaven trvalému pohybu a mechanickému namáhání. Skutečná specifikace by měla být zvolena podle napětí zařízení, potřeby proudu, průřezu vodiče, konfigurace jádra a podmínek instalace.

1. Plně mechanizované poruby pro těžbu uhlí

Kombajny na uhlí a další mobilní zařízení vyžadují kabelové konstrukce, které umožňují opakovaný pohyb po pracovní ploše. Flexibilní vodič a pryžový plášť jsou vhodné pro podmínky vedení kabelů zahrnující ohýbání, tahání a kontakt s okolním zařízením.

2. Mobilní podzemní elektrická zařízení

Kabel lze také zvážit pro připojení napájení a ovládání na jiném mobilním důlním zařízení, pokud jeho jmenovité napětí, uspořádání jádra a mechanické požadavky odpovídají instalaci. Před specifikací by měl být potvrzen typ zařízení a konfigurace připojení.

3. Oblasti s elektromagnetickým rušením

Kovová stínící vrstva poskytuje vodivou bariéru kolem žil kabelu a může pomoci snížit vliv elektromagnetického rušení na řídicí a signální obvody. Požadavky na stínění by měly být vyhodnoceny společně s návrhem zařízení a uspořádáním uzemnění.

4. Mokré, prašné a mechanicky náročné důlní oblasti

Pryžová izolace a vnější plášť jsou určeny pro podzemní prostředí, kde může docházet k vlhkosti, prachu, vlečení a mechanickému kontaktu. Výběr kabelu by měl stále brát v úvahu skutečné vystavení vodě, způsob instalace, teplotu a mechanické zatížení na místě.

Klíčové technické aspekty

Pro výběr kabelu uhelného dolu nestačí pouze elektrické jmenovité hodnoty. Konstrukce kabelu, pohyb instalace, požadavky na stínění a podmínky prostředí by měly být před objednáním zkontrolovány v porovnání s uspořádáním zařízení a dolu.

1. Elektrický výkon a velikost vodiče

Dostupný rozsah napětí zahrnuje 0,38/0,66 kV, 0,66/1,14 kV a 1,9/3,3 kV s průřezy vodičů uvedenými v dodané specifikaci od 16 mm² do 120 mm². Vhodná velikost závisí na zatížení zařízení, povoleném poklesu napětí, délce kabelu a podmínkách instalace.

2. Flexibilní konstrukce pro mobilní zařízení

Opakovaný pohyb klade na mobilní těžební kabel jiné mechanické nároky než na kabel s pevnou instalací. Vícepramenný měděný vodič a pryžová konstrukce jsou určeny pro aplikace zahrnující opakované ohýbání a kroucení.

3. Stínění pro řídicí a signální obvody

Kabel obsahuje kompozitní kovové stínění využívající opletení a vlákno z měděného drátu. U instalací přenášejících řídicí signály v blízkosti elektrických zařízení s vysokým výkonem by uspořádání stínění mělo odpovídat požadavkům na uzemnění zařízení a na řídicí systém.

4. Ochrana pláště

Vnější pryžový plášť je specifikován jako odolný proti opotřebení, oleji, tahu a nárazu. Tyto vlastnosti jsou důležité tam, kde je kabel veden v blízkosti mobilních strojů nebo vystaven opakovanému mechanickému kontaktu.

5. Ohnivzdorný výkon

V dodané specifikaci je uvedeno splnění požadavků MT 386 na těžební nehořlavost, včetně samozhášivosti po odstranění plamene. Projektová dokumentace a příslušné specifikace kabelu by měly být zkontrolovány, pokud důl vyžaduje konkrétní certifikaci nebo zkušební záznamy.

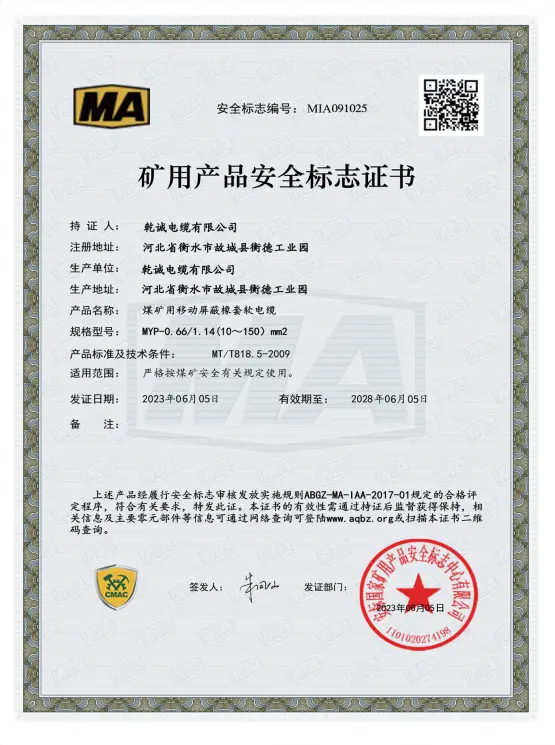

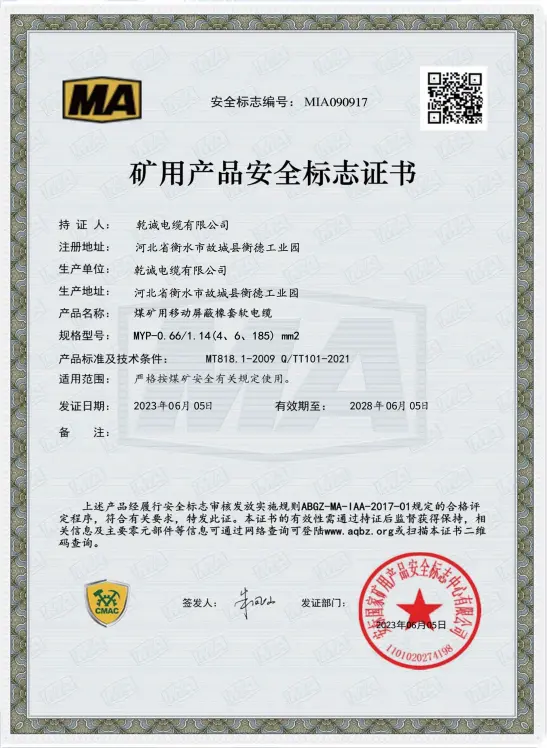

Kvalita a dokumentace

Při pořizování těžebních kabelů by technické ověření mělo zahrnovat model produktu, jmenovité napětí, průřez vodiče, konfiguraci jádra, požadavky na elektrické zkoušky a platné těžební normy. Tyto detaily poskytují praktický základ pro přizpůsobení kabelu zařízení a podmínkám instalace spíše než výběr pouze podle jmenovitého napětí.

Proces výroby a kontroly kabelů Qiancheng lze dokumentovat podle příslušné specifikace produktu a požadavků projektu. Záznamy o zkouškách, technické parametry a další podpůrné dokumenty mohou být v případě potřeby přezkoumány jako součást procesu nákupu a akceptace.

Proč je stavba důležitá v aplikacích těžby uhlí

1. Konstrukce flexibilního vodiče

Vícepramenný bezkyslíkatý měděný vodič je určen pro opakované ohýbání a kroucení během provozu mobilních zařízení. Velikost vodiče lze vybrat podle požadovaného elektrického zatížení a specifikace kabelu.

2. Konfigurace kombinovaného napájení a řízení

Dodávaná specifikace zahrnuje kompozitní konstrukce výkonového jádra a řídicího jádra. Tato konfigurace může zjednodušit vedení kabelů tam, kde je vyžadováno připojení napájení i ovládání, v závislosti na požadavcích na připojení zařízení.

3. Kovové stínění

Struktura stínění je relevantní pro instalace, kde silové kabely a řídicí obvody pracují ve stejném prostředí mobilního zařízení. Jeho účinnost závisí na celkovém návrhu systému, včetně zakončení stínění a uzemnění.

4. Pryžová izolace a plášť

Gumové materiály se používají jak na izolaci, tak na vnější ochrannou vrstvu. Specifikovaná konstrukce poskytuje odolnost proti vytlačení, roztržení, opotřebení, oleji a nárazu pro náročné mechanické podmínky spojené s mobilním podzemním zařízením.

FAQ

Q1: Jaké napětí a velikosti vodičů jsou k dispozici?

A: Dodávané specifikace pokrývají jmenovitá napětí 0,38/0,66 kV, 0,66/1,14 kV a 1,9/3,3 kV, s průřezy vodičů od 16 mm² do 120 mm². Konkrétní základní uspořádání a modely by měly být potvrzeny podle zařízení a aplikace.

Q2: Jaká je struktura stínění použitá v tomto kabelu?

Odpověď: Kabel používá kompozitní kovové stínění sestávající z opletení měděného drátu a vlákna. Je určen ke snížení elektromagnetického rušení ovlivňujícího obvody v kabelu, přičemž celkový výkon stínění také závisí na správné instalaci a uzemnění.

Q3: Kde se tento typ těžebního kabelu běžně používá?

A: Gumový kabel stíněného střihače uhlí je spojen hlavně s mobilním podzemním těžebním zařízením a pracovními poruby pro těžbu uhlí. Může být zvažován pro kombajny na uhlí a další mobilní zařízení, pokud jsou napětí, velikost vodiče, konfigurace jádra a mechanické požadavky kompatibilní.

Q4: Co by mělo být potvrzeno před objednávkou?

Odpověď: Potvrďte jmenovité napětí zařízení, průřez vodiče, počet a typ žil, délku kabelu, požadavky na stínění, způsob instalace a podmínky prostředí. U těžebních projektů by také měly být před výrobou nebo expedicí potvrzeny požadované normy, certifikáty a zkušební dokumentace.

Q5: Má kabel nehořlavý výkon?

Odpověď: V dodané technické specifikaci je uvedeno, že kabel splňuje požadavky na nehořlavost pro důlní průmysl MT 386 a po odstranění plamene je samozhášivý. Jakékoli požadavky na certifikaci nebo testování specifické pro projekt by měly být potvrzeny přesným modelem kabelu a příslušnými specifikacemi.

Q6: Může Qiancheng poskytnout technické dokumenty pro zadávání zakázek na projekt?

A: Technické parametry a podpůrná dokumentace může být poskytnuta podle vybraného modelu a požadavků projektu. Pro cenovou nabídku nebo kontrolu specifikace je užitečné poskytnout požadované napětí, velikost vodiče, konfiguraci jádra, množství a podmínky aplikace.
