21/35kV XLPE izolovaný napájecí kabel

Izolovaný napájecí kabel 21/35 kV XLPE od Qiancheng splňuje požadavky na montáž vysokonapěťových hlavních přenosových vedení, jako je renovace městské elektrické sítě a přenos energie pro průmyslové těžební rozvodny.

Definice a úvod produktu

Celý název produktu

Qiancheng 21/35 kV XLPE izolovaný napájecí kabel. Vyhovuje duálním normám GB/T 12706 a IEC 60840. Se jmenovitým napětím 21/35 kV slouží jako hlavní kabel pro přenos energie středního a vysokého napětí.

Podpora podnikových kvalifikací

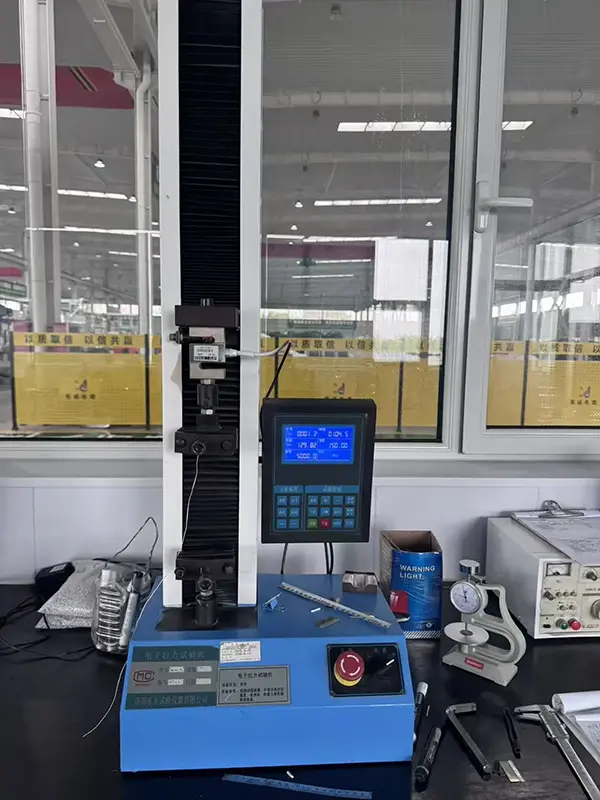

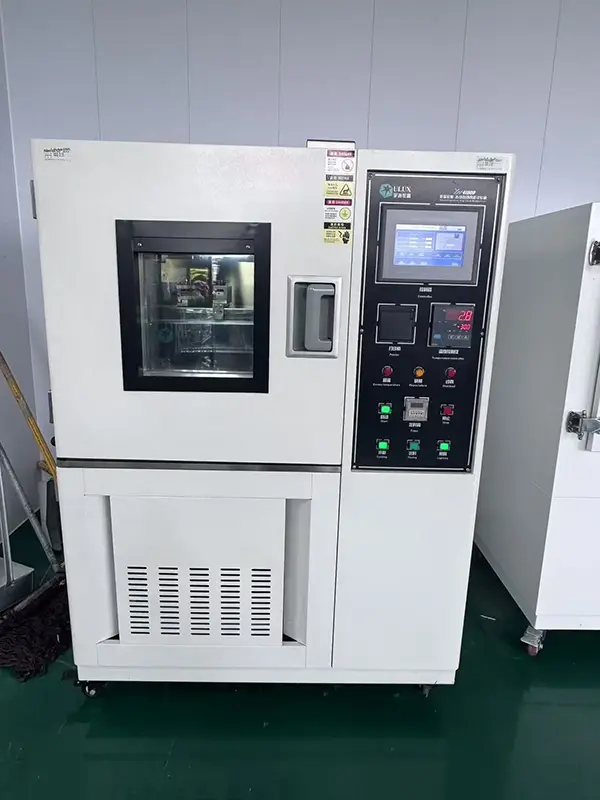

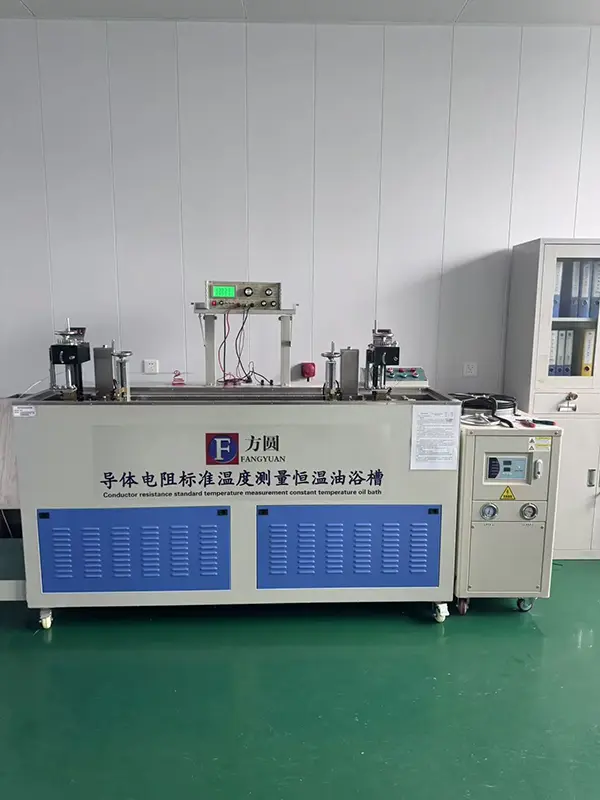

Naše továrna má 20leté zkušenosti s výrobou kabelů. Je vybavena zkušební laboratoří akreditovanou CNAS. Kompletní kvalifikace lze ověřit na oficiálních stránkách. Každá šarže kabelů je dodávána se zprávami o kontrole kvality a továrními certifikáty a všechny kvalifikační dokumenty jsou dohledatelné pro ověření.

Ověřené praktické projektové případy

Více než 800 000 metrů izolovaného napájecího kabelu Qiancheng 21/35 kV XLPE bylo dodáno pro rozšíření rozvodny, renovaci vysokonapěťového napájení v těžebních oblastech a celkové projekty distribuce energie v průmyslových zónách v regionu Shandong. Provozní testy neprokázaly žádné stárnutí izolace nebo poruchu po 3 letech nepřetržitého provozu při plném zatížení.

Tabulka specifikací produktu a technických parametrů

Vnitřní struktura kabelu

Dirigent

Vysoce čistý bezkyslíkový zhutněný lankový měděný vodič. Naměřený stejnosměrný odpor vodiče je přísně udržován v mezích národních norem a vyznačuje se nízkou vodivostí. Naměřený nárůst teploty při silnoproudém zatížení ≤65K.

Trojitá koextrudovaná izolační vrstva XLPE

Vyrobeno integrovaným procesem trojité koextruze. Tloušťka izolace je stejnoměrná bez vzduchových mezer. Dokáže stabilně odolat 42kV zkoušce výkonově-frekvenčním napětím po dobu 1 hodiny bez poruchy. Slouží jako nosná konstrukce jádra izolovaného napájecího kabelu Qiancheng 21/35 kV XLPE.

Stínící vrstva

Kombinovaná struktura vnitřního polovodivého stínění a vnějšího polovodivého stínění, která vyrovnává rozložení elektrického pole a zabraňuje poškození izolace způsobené místní koncentrací elektrického pole.

Pancéřování a vnější plášť

Pancéřování ocelovou páskou odolává drtivé síle a poškození podzemním výkopem. Vnější plášť z HDPE poskytuje odolnost vůči kyselé a zásadité korozi a odolnost proti UV záření, vhodný pro různé scénáře pokládky: přímé zakopání, instalace potrubí a vedení kabelových žlabů.

Hlavní výhody produktu

Vynikající izolační stabilita

XLPE síťovaný materiál má třídu teplotní odolnosti 90℃. Dokáže odolat krátkodobému přetížení při 250 ℃ po dobu 5 sekund bez roztavení. Při dlouhodobém přenosu velkého zatížení se izolace téměř nezhoršuje, což snižuje četnost údržby při poruchách vedení.

Plně sledovatelná kontrola kvality

Zkušební postupy od vstupní kontroly měděného materiálu až po dodávku hotového kabelu. Klíčová testovací data včetně odolnosti vůči napětí, částečnému vybití a tepelnému stárnutí jsou zaznamenána v systému. Kupující mají přístup ke všem původním testovacím datům prostřednictvím čísel šarží.

Nižší ztráty a vyšší úspora energie

Výkon Kompaktně tvarovaný vodič dosahuje koeficientu plnění nad 92 %. Ve srovnání s běžnými volně lankovými kabely poklesne úbytek síťového napětí při skutečném měření přibližně o 7 %, čímž se šetří ztráta spotřeby energie při dlouhodobém provozu elektrické sítě.

Silná kompatibilita přizpůsobení

Možnosti přizpůsobeného izolovaného napájecího kabelu Qiancheng 21/35 kV XLPE: bezhalogenový plášť s nízkou kouřivostí LSZH, typ zpomalující hoření třídy A a typ odolný proti ohni, který se přizpůsobí speciálním protipožárním pracovním podmínkám, jako jsou tunely a uzavřené místnosti s rozvody energie.

Standardní pokyny pro instalaci a pokládku

Přímo zasypaná pokládka

Před pokládkou položte na dno výkopu polštář z jemného písku. Hloubka uložení pancéřových kabelů ≥0,8m. Vyhněte se oblastem vystaveným pohybu těžkých vozidel. Po dokončení stavby dokončete značení trasy, aby se zabránilo přeříznutí kabelu při pozdějším výkopu.

Kabelový žlab / Pokládka tunelu

U jediného izolovaného napájecího kabelu Qiancheng 21/35 kV XLPE nesmí být poloměr ohybu pokládky menší než 15násobek vnějšího průměru kabelu. Vyhraďte si mezery pro odvod tepla pro vícekabelové uspořádání, abyste zabránili přehřátí způsobenému hustým stohováním.

Omezení prostředí pokládání

Vyhněte se dlouhodobému ponoření do silně korozivních odpadních vod a nechráněné venkovní expozici za intenzivního slunečního záření. Kabely před pokládkou předehřejte při teplotách pod 0 °C, abyste zabránili křehkému popraskání vnějšího pláště.

Dokončení Přijetí

Po dokončení pokládky se musí provést opakovaná zkouška odolnosti proti vysokofrekvenčnímu napětí. Zapnutí napájení je povoleno pouze po absolvování testů. Naši profesionální technici mohou být vysláni, aby poskytli pokyny pro přijetí na místě.

FAQ

Otázka 1: Jaké praktické výhody může přinést proces kompaktního lankového vodiče izolovaného napájecího kabelu 21/35 kV XLPE?

Odpověď: Ve srovnání s konvenčním volně lankovým vodičem může zhutněná konstrukce snížit mezery mezi vodiči a podporovat nižší elektrický odpor. Pomáhá také řídit nárůst teploty při zatížení vysokým proudem, což je užitečné pro dlouhodobé aplikace přenosu energie.

Q2: Jakou krátkodobou teplotu přetížení může izolace XLPE odolat?

Odpověď: Dlouhodobá provozní teplota izolace XLPE je 90 ℃. Za podmínek zkratu nebo krátkodobého přetížení může izolace odolat teplotám až 250 °C po specifikovanou krátkou dobu. Skutečné provozní limity by se měly řídit platnými normami pro kabely a podmínkami instalace.

Q3: Jaké funkce plní vnitřní a vnější polovodivé štíty?

Odpověď: Vnitřní a vnější polovodivé vrstvy pomáhají řídit rozložení elektrického pole kolem izolace. Snížením lokalizované koncentrace elektrického pole na rozhraní vodičů a izolace podporuje stínící systém stabilní izolační výkon během vysokonapěťového provozu.

Q4: Jaké jsou klíčové konstrukční body pro přímo zakopanou instalaci?

A: Pancéřovaná konstrukce je obecně preferována tam, kde přímé zakopání vyžaduje dodatečnou mechanickou ochranu. Na dně výkopu může být umístěn vhodný pískový polštář a hloubka zasypání by měla odpovídat příslušné projektové specifikaci. Kabelové trasy by měly být po instalaci také jasně označeny, zejména v oblastech, kde může dojít k pozdějším výkopům nebo provozu vozidel.

Q5: Jaké jsou požadavky na ohýbání a uspořádání pro instalaci kabelových žlabů nebo tunelů?

Odpověď: Minimální poloměr ohybu pro jeden kabel by neměl být menší než 15násobek jeho vnějšího průměru, pokud platná specifikace nestanoví jinak. Je-li několik kabelů instalováno paralelně, je třeba dodržet dostatečný rozestup pro odvod tepla. Je třeba se vyhnout nadměrnému stohování, aby se zabránilo zbytečnému nárůstu teploty.

Q6: Jaká prostředí jsou pro přímou pokládku nevhodná?

Odpověď: Je třeba se vyhnout dlouhodobému vystavení silně korozivní odpadní vodě a nechráněným venkovním podmínkám s intenzivním slunečním zářením, pokud vybraná konstrukce kabelu nebyla ověřena pro tato prostředí. Při instalaci při okolních teplotách pod 0 °C by měla být přijata vhodná opatření pro předehřátí, aby se snížilo riziko křehkého poškození pláště.

Otázka 7: Jaké testy je třeba provést před připojením instalovaného kabelu pod napětí?

Odpověď: Po instalaci by měla být provedena požadovaná elektrická kontrola a zkouška odolnosti vůči napětí a napětí podle příslušné normy a požadavků projektu. Obvod by měl být napájen až poté, co prošly požadovanými testy a byla akceptována instalace. Technická pomoc může být poskytnuta pro specifické požadavky na přijetí projektu.
