18/30kV XLPE izolovaný napájecí kabel

Pro projekty vysokonapěťové distribuce elektrické energie je preferovanou volbou Qiancheng 18/30 kV XLPE izolovaný napájecí kabel. Splňuje konstrukční požadavky projektů přenosu a distribuce energie třídy 30 kV.

Tabulka specifikací produktu a technických parametrů

Výhody ve srovnání s obdobnými produkty

Špičková izolační technologie

Je přijata vysoce kvalitní izolace ze zesíťovaného polyetylenu XLPE, vybavená výrobní linkou s trojitým koextruzí a online měřením tloušťky laserem, aby se zajistila rovnoměrná tloušťka izolace a zabránilo se tvorbě vodních stromů. Ve srovnání s běžnými kabely přináší nižší dielektrické ztráty s navrženou venkovní životností až 40 let.

Optimalizovaná dvouvrstvá struktura štítu

Dvojité stínění z měděné pásky s rychlostí překrytí ≥25 %. Prošel přísnými testy odolnosti vůči napětí a částečnému vybití, je schopen se vyrovnat s velkými výkyvy zatížení rozvodné sítě a snížit rizika neočekávaných poruch a výpadků proudu.

Flexibilní materiálové možnosti

Verze s měděným jádrem se vyznačují nízkou ztrátou vedení a jsou vhodné pro vysokonapěťové rozvodny na krátké vzdálenosti. Hliníkové jádro YJLV snižuje vlastní hmotnost o 30 %, čímž efektivně snižuje celkové náklady na dopravu a pokládku u projektů přenosu energie na dlouhé vzdálenosti.

Kompletní systém sledování kvality

Každá šarže izolovaného napájecího kabelu Qiancheng 18/30 kV XLPE prochází nezávislým testováním s archivovanými testovacími videi. K dispozici jsou sledovatelné QR kódy. Je podporována namátková kontrola zákazníka na místě, aby se předešlo nesrovnalostem v kvalitě mezi vzorkem a sériově vyráběným zbožím.

Volitelná verze LSZH bez halogenů s nízkou kouřivostí

Varianta s nízkou kouřivostí bez halogenů vytváří během spalování málo netoxického kouře. Kompletní sady IEC zkušebních certifikátů v čínštině a angličtině jsou k dispozici pro snadné absolvování akceptace požární bezpečnosti pro projekty veřejné infrastruktury.

Bezpečnost Výkon

Elektrická bezpečnost

Před dodáním se provádějí přísné zkoušky odolnosti vůči vysokému napětí a částečnému vybití. Funguje stabilně ve vlhkých dolech a chemických závodech, čímž snižuje riziko selhání zkratu a poruchy izolace.

Požární bezpečnost

Zakázková bezhalogenová verze s nízkou kouřivostí je při požáru samozhášecí a neuvolňuje žádné korozivní toxické výpary, zajišťuje evakuaci personálu v případě požáru a hodí se pro hustě obsazené inženýrské projekty.

Dlouhodobá bezpečnost provozu

Odolné proti stárnutí a UV záření. Odolává poškození a stárnutí při dlouhodobém přímém zakopání nebo venkovní pokládce, což výrazně snižuje náklady na pravidelnou kontrolu a výměnu kabelů.

Aplikační scénáře

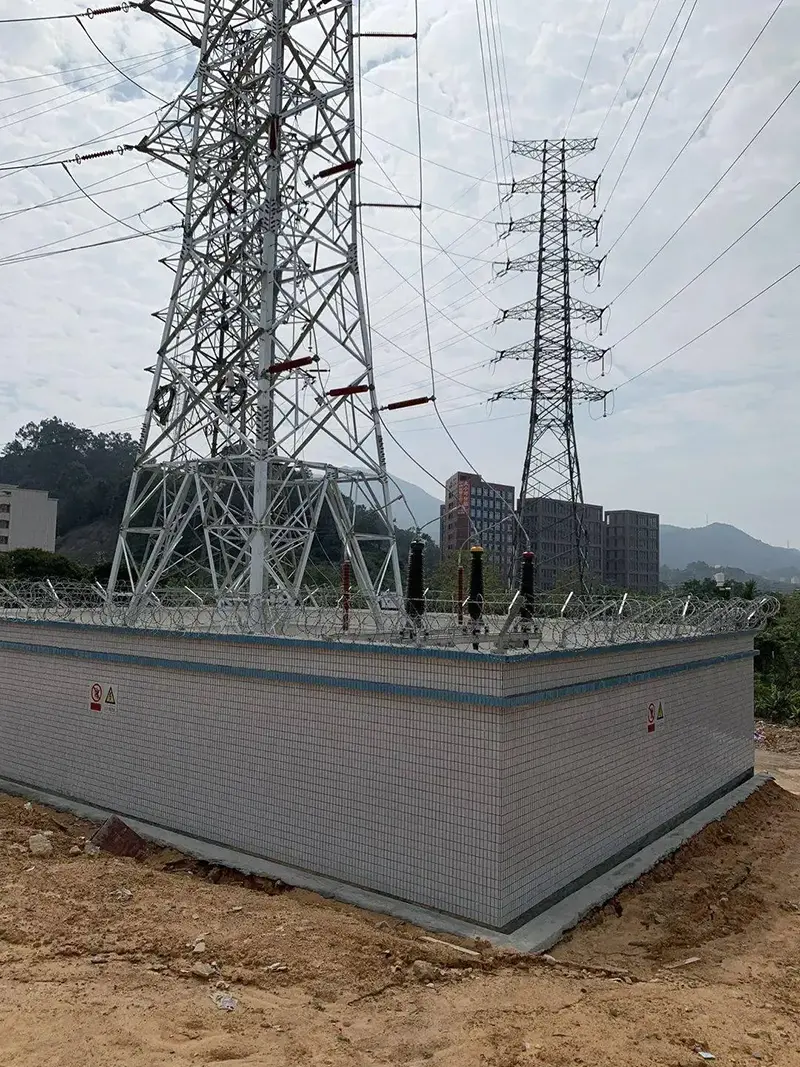

Městské rozvodny, rozsáhlé průmyslové parky, důlní a chemické základny, železniční tranzit, podzemní komplexní tunely a podpůrná vedení pro přenos energie pro elektrárny s novou energií.

Požadavky na instalaci a pokládku

1. Okolní teplota pokládky by neměla být nižší než 0 °C. Před stavbou se doporučuje předehřát kabely při nízkých teplotách, aby se zabránilo poškození izolace křehkým praskáním.

2. Přísně dodržujte specifikace pro minimální poloměr ohybu. Udržujte kabeláž v dostatečné vzdálenosti od ostrých hran a rohů, aby nedošlo k poškrábání pláště a vniknutí vody, což může způsobit stárnutí izolace.

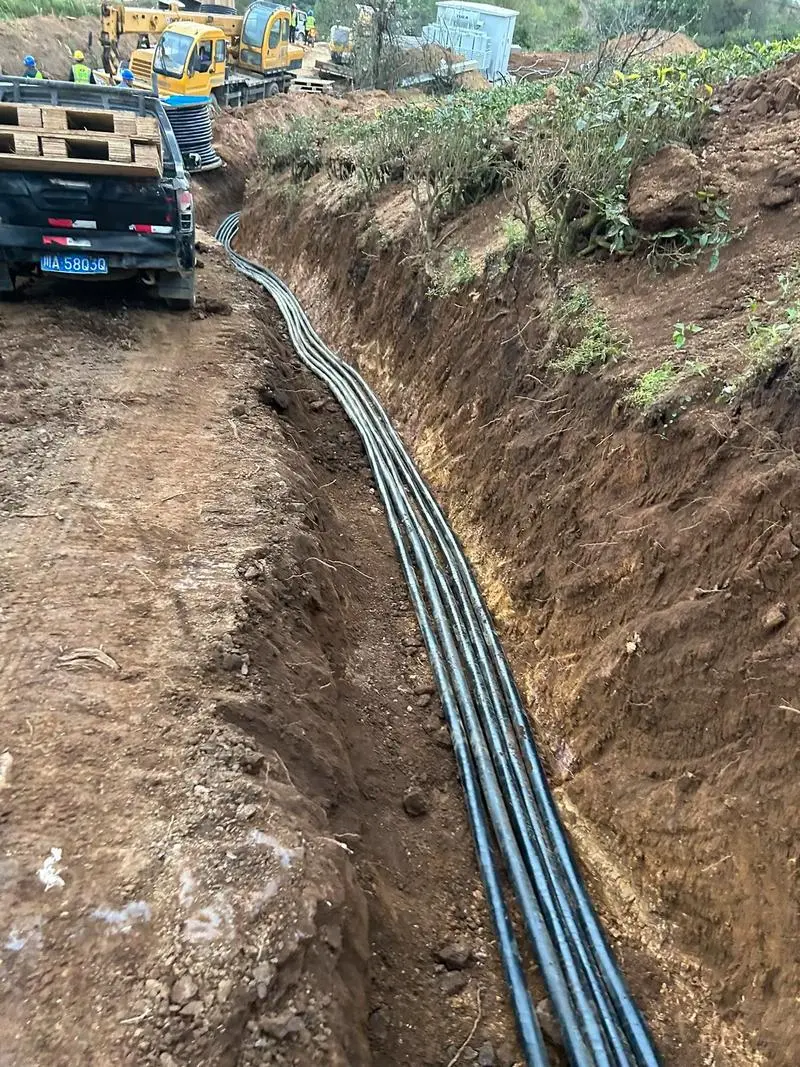

3. Přijatelné metody pokládky zahrnují vnitřní vedení kabelových žlabů, kabelové tunely, kabelové žlaby, instalaci vedení a přímé zakopání do volné půdy. Pancéřované kabely vydrží mírné mechanické vnější síly.

4.Jednožilové AC kabely nesmí být vedeny pouze uvnitř ocelových trubek, aby se zabránilo zahřívání vířivými proudy, které urychluje stárnutí kabelu.

FAQ

Q1: Tloušťka izolace 18/30 kV XLPE izolovaného napájecího kabelu je poměrně silná. Jak se během výroby udržuje rovnoměrná tloušťka?

Odpověď: Výrobní linka s trojitým koextruzí s online měřením tloušťky laserem se používá ke sledování rozměrů izolace během výroby. To pomáhá udržovat konzistentní tloušťku izolace XLPE a podporuje stabilní dielektrický výkon. Udávaná návrhová životnost pro venkovní aplikace může za stanovených provozních podmínek dosáhnout 40 let.

Q2: Jakou ochrannou funkci poskytuje dvojité stínění s měděnou páskou při kolísání zatížení sítě?

Odpověď: Stínění z měděné pásky má specifikovanou rychlost překrytí ≥25 %. Systém stínění spolu s testováním odolnosti proti napětí a částečným vybitím pomáhá řídit elektrické pole a podporuje izolační výkon, když energetický systém zaznamená změny v provozní zátěži.

Q3: Jak by měly být vybrány verze s měděným a hliníkovým jádrem pro projekty dálkových rozvoden?

Odpověď: Konstrukce s měděným jádrem se běžně zvažuje tam, kde je vyžadována vyšší vodivost a přenos velkého zatížení na kratší vzdálenosti. Konstrukce YJLV s hliníkovým jádrem může být zvažována pro delší přenosové trasy, kde je důležitým faktorem nižší hmotnost kabelu. Konečná volba by také měla brát v úvahu proudovou kapacitu, pokles napětí, podmínky instalace a celkovou délku kabelu.

Q4: Jak si kabel vede ve vlhkém prostředí s vysokým napětím, jako jsou doly a chemické závody?

Odpověď: Příslušné zkoušky odolnosti vůči vysokému napětí a částečnému vybití se provádějí podle platných požadavků. Izolace XLPE zajišťuje elektrický izolační systém, zatímco konstrukce kabelu by měla být zvolena podle expozice vlhkosti, teploty, chemického kontaktu a dalších podmínek na místě v dolech nebo chemických zařízeních.

Otázka 5: Co je třeba vzít v úvahu při dlouhodobé přímé a venkovní instalaci?

Odpověď: Konstrukce kabelu poskytuje odolnost proti stárnutí a vystavení UV záření, zatímco pancéřované verze nabízejí dodatečnou mechanickou ochranu pro podmínky instalace, kdy může být kabel vystaven vnějším silám. Při přímém zasypávání nebo venkovních aplikacích je třeba před instalací zkontrolovat typ pláště, půdní podmínky, vystavení slunečnímu záření a mechanickou ochranu.

Q6: Co je třeba vzít v úvahu při ohýbání kabelu během instalace?

A: Uvedený minimální poloměr ohybu by měl být dodržen během instalace. Je třeba se vyvarovat ostrých hran, nadměrného ohýbání a násilného tahání, aby nedošlo k poškození pláště. Správná manipulace je zvláště důležitá u vysokonapěťových kabelových systémů, protože mechanické poškození může ovlivnit izolační systém a jeho dlouhodobý výkon.

Q7: Kdy je preferována bezhalogenová verze s nízkou kouřivostí před konvenčním typem pláště?

Odpověď: Bezhalogenová verze s nízkou kouřivostí je určena k omezení kouře a korozivních emisí obsahujících halogen během spalování. Lze jej uvažovat pro hustě obsazenou nebo uzavřenou infrastrukturu, včetně železničních tranzitních zařízení a podzemních inženýrských tunelů, kde jsou požadavky na odolnost proti kouři a požáru náročnější.

Otázka 8: Jaká opatření jsou nutná při instalaci kabelu při nízkých teplotách?

A: Doporučená okolní teplota při pokládce by neměla být nižší než 0 °C, pokud příslušný instalační postup nestanoví jinak. Tam, kde je vyžadována nízkoteplotní instalace, by měla být dodržena vhodná opatření předehřívání, aby se snížilo riziko křehkého poškození izolace. U jednožilových střídavých kabelů by se instalace uvnitř ocelových trubek měla také řídit platnými požadavky, aby se zabránilo nadměrnému zahřívání vířivými proudy.
