Izolovaný napájecí kabel Qiancheng 8,7/15kV XLPE se používá v distribučních systémech středního napětí třídy 15kV, včetně nových instalací, upgradů sítí a průmyslových energetických projektů. Sortiment zahrnuje možnosti měděných a hliníkových vodičů, různé průřezy a pancéřované nebo nepancéřované konstrukce. Qiancheng vede interní testovací a výrobní záznamy na podporu kontroly, identifikace šarže a sledovatelnosti produktu.
XLPE izolace má nižší dielektrické ztráty než konvenční PVC izolace a je široce používána ve vysokonapěťových kabelových systémech. Jeho zesíťovaná struktura poskytuje tepelné a elektrické charakteristiky potřebné pro nepřetržitý provoz při specifikované úrovni napětí. Dodávaná výrobní data uvádějí toleranci tloušťky izolace ±0,05 mm, zatímco skutečná tolerance a požadavky na zkoušky by měly být ověřeny podle příslušné specifikace produktu.

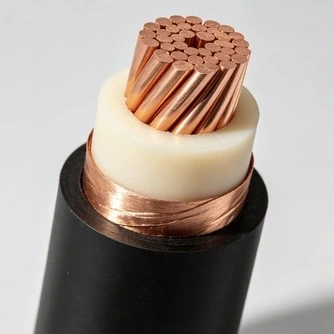

Kabel obsahuje dvojitou stínící konstrukci z měděné pásky se specifikovanou rychlostí překrytí ≥25 %. Kovové stínění tvoří součást řídicího systému elektrického pole kabelu a poskytuje definovanou cestu pro poruchový proud podle zvolené konstrukce. Testování částečného vybití a odolnosti proti napětí může být zahrnuto do kontroly hotového výrobku podle platných technických požadavků.
Možnost bezhalogenového pláště s nízkou kouřivostí může být specifikována tam, kde požadavky na požární vlastnosti projektu vyžadují snížení kouře a emisí korozivních plynů během spalování. Dodávaná technická data uvádějí propustnost světla ≥70 % pro příslušné testovací podmínky. U projektů se specifickými požadavky na schválení požární bezpečnosti by měla být požadovaná norma, zkušební zpráva a dokumentace potvrzena před výrobou.
Měděné a hliníkové konstrukce vodičů umožňují přizpůsobení kabelu různým požadavkům na elektrické, instalační a projektové náklady. Měď poskytuje vyšší elektrickou vodivost, zatímco hliník může snížit hmotnost vodiče a lze jej zvážit tam, kde je důležitá hmotnost kabelu a logistika instalace na dlouhé vzdálenosti. Konečný výběr by měl vzít v úvahu kapacitu, pokles napětí, délku kabelu, podmínky instalace a požadavky na ukončení.

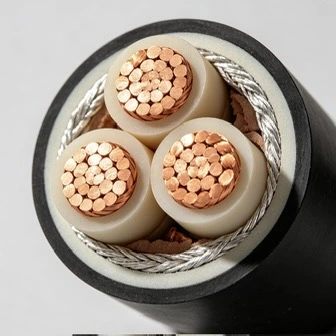

Uvedené specifikace pokrývají širokou škálu velikostí vodičů s dodávanými údaji včetně jednožilových a třížilových konstrukcí. Dostupnost, výrobní délka a konfigurace vodičů by měly být potvrzeny podle požadované specifikace. U projektových zakázek by měl být v poptávce jasně uveden materiál vodiče, průřez, uspořádání žil, konstrukce pláště a délka kabelu.
Kabel lze dodat v konstrukcích pro kabelové žlaby, tunely, výkopy a přímo uložené aplikace. Tam, kde je požadována dodatečná mechanická ochrana, lze uvažovat o pancéřové konstrukci. Materiál pláště, půdní podmínky, UV záření, vlhkost, chemický kontakt a vnější mechanické zatížení by se měly posuzovat společně, spíše než výběr kabelu pouze podle jmenovitého napětí.

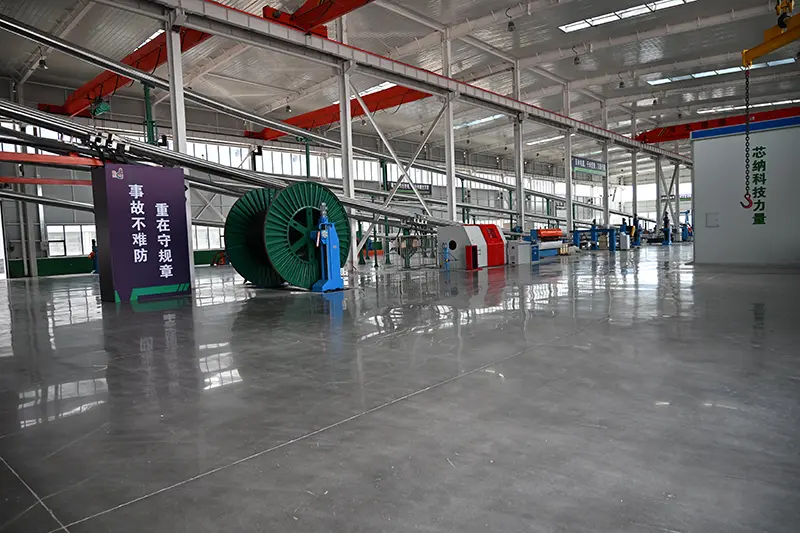

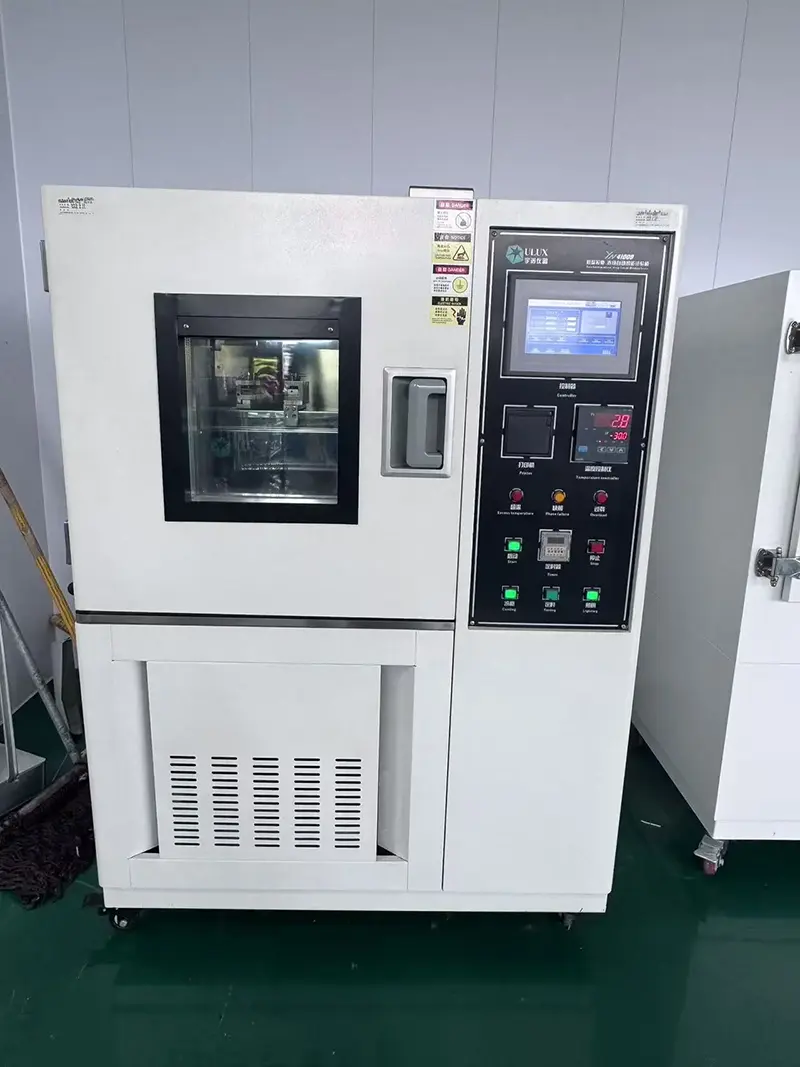

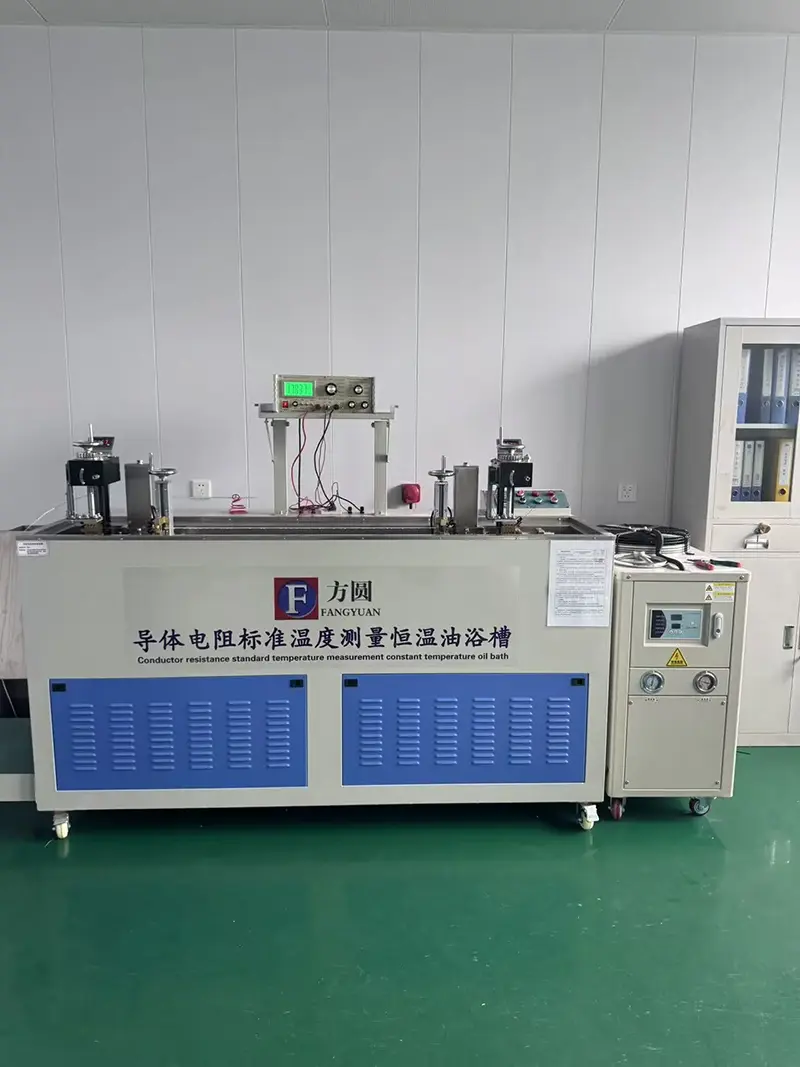

Qiancheng vede záznamy o výrobě a testování kabelových produktů, přičemž kontrola zahrnuje příslušné elektrické a rozměrové požadavky podle zvolené specifikace. V závislosti na objednávce může inspekční dokumentace obsahovat odpor vodičů, testy týkající se izolace, výsledky odolnosti vůči napětí a další specifikované záznamy o zkouškách. Identifikace šarže podporuje sledovatelnost mezi hotovým kabelem a jeho výrobní dokumentací.
|
Jmenovitá plocha průřezu vodiče (mm²) |
Tloušťka izolace (mm) |
Tloušťka pláště (mm) |
Přibližný vnější průměr kabelu (mm) |
DC odpor Cu vodiče (Ω/km) |
DC odpor Al vodiče (Ω/km) |
Testovací napětí (kV/5min) |
Ampacita Cu ve vzduchu (A) |
Ampacita Al ve vzduchu (A) |
Ampacita Cu v přímo zasypané půdě (A) |
Ampacita Al v přímo zasypané půdě (A) |
|
1×251×35 |
4.54.5 |
1.81.8 |
2324 |
≤0,727≤0,524 |
≤1,20≤0,868 |
30.530.5 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
4.54.5 |
1.91.9 |
2527 |
≤0,387≤0,268 |
≤0,641≤0,443 |
30.530.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
4.54.5 |
2.02.0 |
2930 |
≤0,193≤0,153 |
≤0,320≤0,253 |
30.530.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
4.54.5 |
2.12.1 |
3234 |
≤0,124≤0,0991 |
≤0,206≤0,164 |
30.530.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
4.54.5 |
2.22.4 |
3639 |
≤0,0754≤0,0601 |
≤0,125≤0,100 |
30.530.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
4.54.5 |
2.42.5 |
4245 |
≤0,0470≤0,0366 |
≤0,0778≤0,0605 |
30.530.5 |
745885 |
585680 |
680765 |
520595 |
|
1×6301×800 |
4.54.5 |
2.52.7 |
5055 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
30.530.5 |
9801100 |
790910 |
860950 |
680765 |
|
1×10003×25 |
4.54.5 |
2.92.8 |
5950 |
≤0,0176≤0,727 |
≤0,0291≤1,20 |
30.530.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
4.54.5 |
2.92.9 |
5355 |
≤0,524≤0,387 |
≤0,868≤0,641 |
30.530.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
4.54.5 |
2.93.3 |
5863 |
≤0,268≤0,193 |
≤0,443≤0,320 |
30.530.5 |
210255 |
165200 |
220265 |
170210 |
|
3×1203×180 |
4.54.5 |
3.33.6 |
6670 |
≤0,153≤0,124 |
≤0,253≤0,206 |
30.530.5 |
290300 |
225225 |
300340 |
235260 |
|
3×1853×240 |
4.54.5 |
3.63.6 |
7479 |
≤0,0991≤0,0754 |
≤0,164≤0,125 |
30.530.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
4.54.5 |
3.83.9 |
8489 |
≤0,0601≤0,0470 |
≤0,100≤0,0778 |
30.530.5 |
495565 |
390450 |
485520 |
390440 |
Výběr vysokonapěťového kabelu vyžaduje pozornost k izolačnímu stavu, kontrole elektrického pole a požadavkům na elektrické zkoušky, které se vztahují na projekt. Izolace XLPE a systém kovového stínění spolupracují jako součást izolační struktury kabelu. U instalací ve vlhkých nebo chemicky exponovaných oblastech by se měl také zkontrolovat materiál pláště a odolnost vůči okolnímu prostředí, spíše než se spoléhat pouze na jmenovité napětí.
U železničních dopravních zařízení, podzemních inženýrských tunelů, nemocnic a jiné uzavřené infrastruktury mohou požadavky na požární odolnost ovlivnit volbu konstrukce pláště. Pokud je specifikován bezhalogenový kabel s nízkou kouřivostí, měly by být požadované normy pro zkoušky kouře, plamene a emisí plynů potvrzeny se specifikací projektu před objednáním.
Měděné a hliníkové verze by měly být porovnány pomocí skutečných elektrických a instalačních parametrů. Mezi důležité faktory patří odpor vodiče, přípustný proud, úbytek napětí, hmotnost kabelu, délka trasy, způsob zakončení a náklady na instalaci. Hodnoty proudění v technické tabulce by měly být použity společně se skutečnými podmínkami pokládky projektu, protože přípustný proud závisí na instalaci a faktorech prostředí.
Pro pořízení projektu by specifikace vzorku měla odpovídat konečné výrobní specifikaci, pokud jde o materiál vodiče, průřez, konfiguraci jádra, izolaci, plášť a jmenovité napětí. Záznamy o kontrole šarže poskytují praktickou referenci pro kontrolu hotových výrobků podle dohodnutých technických požadavků před odesláním.
U zahraničních projektů by měly být požadované technické dokumenty identifikovány před výrobou. V závislosti na požadavcích smlouvy a místa určení může balíček dokumentů obsahovat specifikace produktu, protokoly o zkouškách, kontrolní záznamy a certifikáty požadované projektem nebo platnými předpisy. Čínská a anglická dokumentace může být připravena tam, kde to vyžaduje objednávka.
Izolovaný napájecí kabel Qiancheng 8,7/15kV XLPE lze instalovat na kabelové žlaby, do kabelových tunelů, kabelových žlabů a žlabů podle zvolené konstrukce. O přímém pohřbu lze uvažovat tam, kde jsou vhodné půdní a mechanické podmínky; pancéřová konstrukce se obecně používá, když je vyžadována dodatečná mechanická ochrana.
Během instalace by měl být dodržen stanovený minimální poloměr ohybu a kabel by měl být chráněn před ostrými hranami a nadměrnými tažnými silami. Pokud je okolní teplota nižší než 0 °C, dodaný požadavek na instalaci vyžaduje předehřátí kabelu nad 5 °C před položením. Jednožilové AC kabely by neměly být instalovány samostatně v ocelových trubkách, protože indukovaný ohřev vířivými proudy může ovlivnit provoz kabelu.
Mezi běžné aplikace patří rozvody středního napětí v dolech, chemických závodech a velkých průmyslových zařízeních. Konečná konstrukce by měla být vybrána podle zatížení, způsobu instalace, expozice prostředí a požadované úrovně mechanické ochrany.
Vysokonapěťové distribuční sítě v železničních dopravních zařízeních a podzemních inženýrských tunelech mohou vyžadovat další úvahy o požární odolnosti. Tam, kde specifikace projektu vyžadují materiály se sníženým množstvím kouře a bezhalogenové materiály, lze specifikovat odpovídající konstrukci pláště.
Kabel lze aplikovat na rozvody vysokého napětí a přenosové okruhy spojené s novými rozvodnami, renovací sítí a regionálními rozvody elektřiny. Velikost vodičů a způsob instalace by měly odpovídat vypočtenému zatížení a podmínkám trasy.
Nemocnice, obchodní komplexy a další velké budovy mohou využívat kabelové systémy středního napětí pro vnitřní nebo přívodní rozvody energie. Při určování konstrukce kabelu by měly být společně zvažovány požární vlastnosti, prostor pro vedení, mechanická ochrana a přístup pro údržbu.
Odpověď: Stínění z měděné pásky tvoří součást systému řízení elektrického pole a uzemnění. Dodávaná specifikace udává míru překrytí stínění ≥25 %, zatímco testy částečného vybití a odolnosti proti napětí lze použít k ověření elektrického stavu hotového kabelu podle příslušných požadavků.
Odpověď: XLPE má elektrické a tepelné vlastnosti, díky kterým je široce používán ve vysokonapěťových silových kabelech, včetně nižších dielektrických ztrát a odolnosti proti stárnutí vodních stromů. Skutečný izolační výkon by měl být vyhodnocen společně s konstrukcí kabelu, výsledky zkoušek a podmínkami instalace.
Odpověď: Lze uvažovat tam, kde specifikace projektu klade zvláštní důraz na tvorbu kouře, obsah halogenů nebo korozivní produkty spalování. To je běžné v uzavřené nebo hustě obsazené infrastruktuře. Před objednáním by měla být potvrzena platná požární norma a požadovaná zkušební dokumentace.
Odpověď: Pro tato prostředí lze uvažovat, když zvolená konstrukce pláště a kabelu odpovídá skutečným podmínkám. Při výběru by měla být přezkoumána vlhkost, chemická expozice, teplota, půdní podmínky a mechanické zatížení. Samotná přítomnost izolace XLPE neurčuje, zda je kabel vhodný pro každé průmyslové prostředí.
Odpověď: Pancéřovaná konstrukce je obecně zvažována tam, kde na kabel mohou působit dodatečné mechanické síly, zejména v přímo uložených instalacích. Pro kabelové žlaby, tunely a chráněné příkopy může být vhodná nepancéřová konstrukce, pokud podmínky instalace poskytují dostatečnou mechanickou ochranu.
Odpověď: Dodávaná technická tabulka pokrývá více jednožilových a třížilových konfigurací s různými velikostmi měděných a hliníkových vodičů. Požadovaný materiál vodiče, plocha průřezu, počet žil a délka kabelu by měly být potvrzeny podle výpočtu zatížení projektu a způsobu instalace.
Odpověď: Měď a hliník by měly být porovnány podle proudové zatížitelnosti, odporu vodiče, poklesu napětí, hmotnosti kabelu, délky trasy, požadavků na ukončení a podmínek instalace. Hodnoty proudu v tabulce jsou referenční hodnoty pro uvedené podmínky instalace a neměly by být považovány za univerzální hodnoty pro každý projekt.
Odpověď: Zkontrolujte konstrukci kabelu, požadavky na pancéřování, půdní podmínky, zakopávací cestu, mechanickou ochranu, poloměr ohybu a použitelnou instalační teplotu. Z kabelové trasy by měly být odstraněny ostré předměty a instalace by se měla řídit manipulačními a testovacími postupy specifikovanými v projektu. U jednožilových AC kabelů by mělo být také přehodnoceno uspořádání uvnitř kovových trubek, aby se zabránilo nadměrnému indukovanému zahřívání.
Při žádosti o cenovou nabídku uveďte jmenovité napětí, materiál vodiče, průřez, konfiguraci jádra, délku kabelu, způsob instalace a prostředí aplikace. Tyto informace umožňují kontrolu konstrukce kabelu a technické dokumentace proti skutečným požadavkům projektu.
