Qiancheng 26/35kV XLPE izolovaný napájecí kabel je preferovanou volbou pro inženýrské zakázky. Vyznačuje se stabilní kvalitou, plnou kompatibilitou a vysokou spolehlivostí. Je široce používán pro novostavbu hlavních energetických sítí 35 kV, stejně jako renovaci a modernizaci stávajících napájecích vedení.
|
Jmenovitá plocha průřezu vodiče (mm²) |
Tloušťka izolace (mm) |
Tloušťka pláště (mm) |
Přibližný vnější průměr kabelu (mm) |
DC odpor Cu vodiče (Ω/km) |
DC odpor Al vodiče (Ω/km) |
Testovací napětí (kV/5min) |
Ampacita Cu ve vzduchu (A) |
Ampacita Al ve vzduchu (A) |
Ampacita Cu v přímo zasypané půdě (A) |
Ampacita Al v přímo zasypané půdě (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Poloměr ohybu
Přípustný poloměr ohybu pro jednožilový kabel: 20 (d+D) ±5 %
Přípustný poloměr ohybu pro vícežilový kabel: 15 (d+D) ±5 %
D = skutečný vnější průměr kabelu (mm)
d = skutečný průměr vodiče (mm)
Teplota pokládky
Předehřev je povinný, pokud se pokládka provádí pod 0 °C.
Výškový rozdíl pokládky
Žádné omezení vertikálního výškového rozdílu při pokládání kabelů.
Všechny izolované napájecí kabely Qiancheng 26/35 kV XLPE procházejí před dodáním kompletními testy. Všechny výsledky laboratorních testů splňují stabilní standardy a eliminují skrytá rizika porušení izolace a zkratového požáru při dlouhodobém provozu.
Verze zpomalující hoření účinně omezují podélné šíření plamene. U bezhalogenových nízkokouřových typů překračuje propustnost světla během spalování 75 % bez toxických a korozivních halogenidových výparů. S tímto kabelem prošlo několik projektů městských podzemních inženýrských tunelů najednou přijetím požárního dozoru.

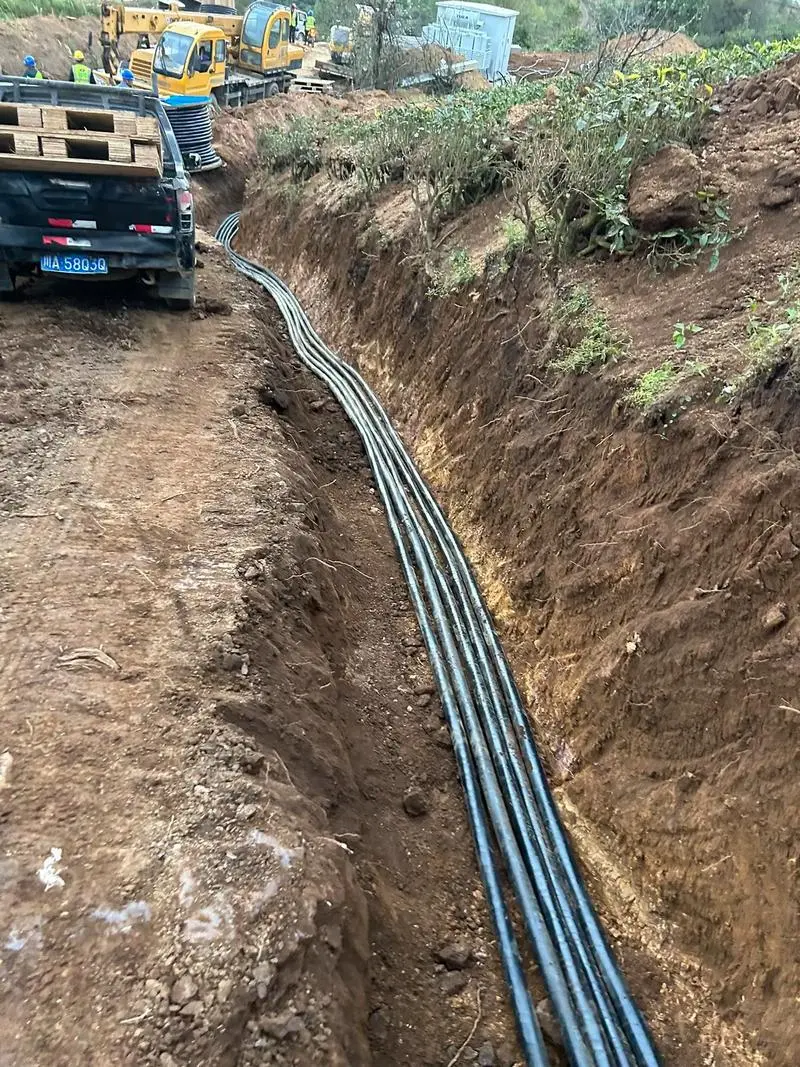

Pancéřovaná konstrukce odolává rozdrcení a poškrábání vnější silou výkopu. Vnější plášť je vyroben z PVC/PE materiálu odolného vůči povětrnostním vlivům. Pro venkovní venkovní a přímo zakopané instalace poskytuje odolnost proti UV záření a kyselé a zásadité půdní korozi, čímž snižuje četnost kontrol a údržby na místě.

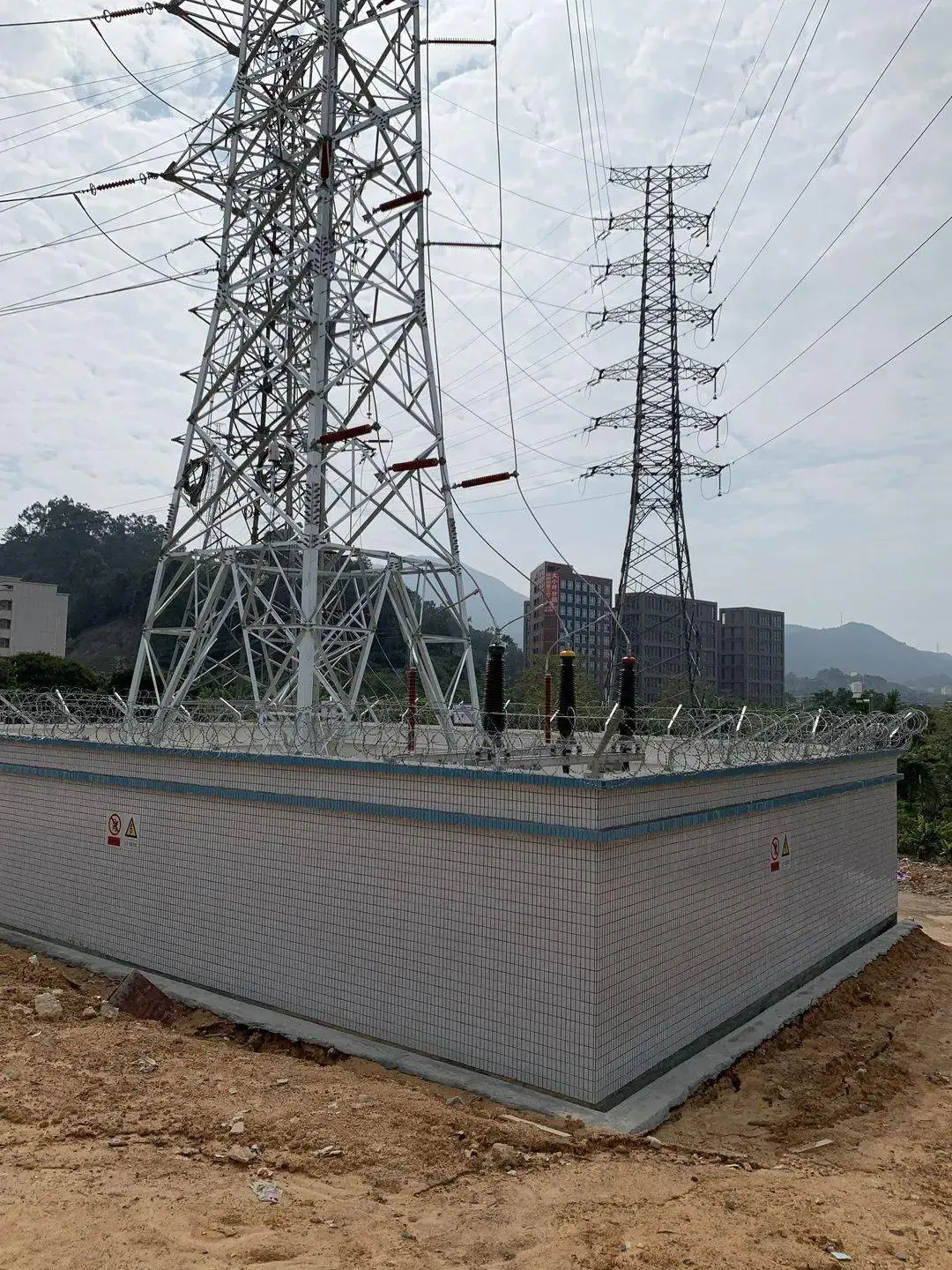

Sektor nové energetiky: Hlavní přenosové kabely uvnitř 35kV zvyšovacích rozvoden pro větrné elektrárny a fotovoltaické projekty.
Městská elektrická síť: Zasíťování městských rozvoden 35kV a modernizace starých vedení vysokého napětí.
Průmyslové závody: Vysokonapěťové vyhrazené napájecí vedení pro velké metalurgické, chemické a důlní základny.
Městská infrastruktura: Distribuce energie pro stísněné prostory, jako jsou podzemní komplexní tunely, železniční tranzit a rozsáhlé průmyslové parky.
Odpověď: Pro tento kabel neexistuje žádné specifické omezení rozdílu vertikální výšky pokládky. Lze ji uvažovat pro instalace s významnými výškovými změnami, včetně šachet, svahů a horských oblastí, pokud vybraná konstrukce splňuje požadavky projektu.
Odpověď: Bezhalogenová verze s nízkou kouřivostí produkuje méně kouře během spalování a neuvolňuje korozivní výpary obsahující halogeny. Jeho optická viditelnost a vlastnosti s nízkou kouřivostí mohou být výhodné v uzavřených prostorách, jako jsou podzemní technické tunely, kde jsou požadavky na požár a kouř náročnější.
A: Pancéřová konstrukce poskytuje dodatečnou mechanickou ochranu proti rozdrcení, nárazu a poškození při ražbě. V závislosti na zvoleném materiálu pláště může kabel také poskytovat odolnost vůči UV záření a kyselým a zásaditým podmínkám v půdě, takže je vhodný pro venkovní a přímo zakopané instalace, kde jsou tyto podmínky přítomny.
Odpověď: Hotové kabely procházejí příslušnými elektrickými zkouškami stanovenými pro požadavky produktu a projektu. Testované položky mohou zahrnovat izolaci a odolnost vůči napětí, což pomáhá ověřit elektrický stav kabelu před odesláním a instalací.
A: Typické aplikace zahrnují hlavní přenosové obvody v rámci 35 kV zvyšovacích rozvoden pro projekty větrné a fotovoltaické energie. Kabel lze také uvažovat pro sítě městských rozvoden, renovaci vedení vysokého napětí a vyhrazené napájecí okruhy pro důlní a chemická zařízení.
Odpověď: Přímá pokládka se nedoporučuje, pokud je okolní teplota nižší než 0 °C. Tam, kde je nevyhnutelná nízkoteplotní instalace, by měl být kabel předehřát podle platných požadavků na instalaci, aby se snížilo riziko prasknutí nebo mechanického poškození izolace a pláště.
Odpověď: Kabel lze použít pro rozvod energie v uzavřených inženýrských prostředích, jako jsou podzemní tunely, železniční dopravní zařízení a velké průmyslové parky. Vhodná konstrukce kabelu by měla být vybrána podle požárních vlastností projektu, požadavků na instalaci a životního prostředí.
