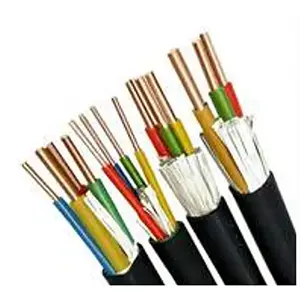

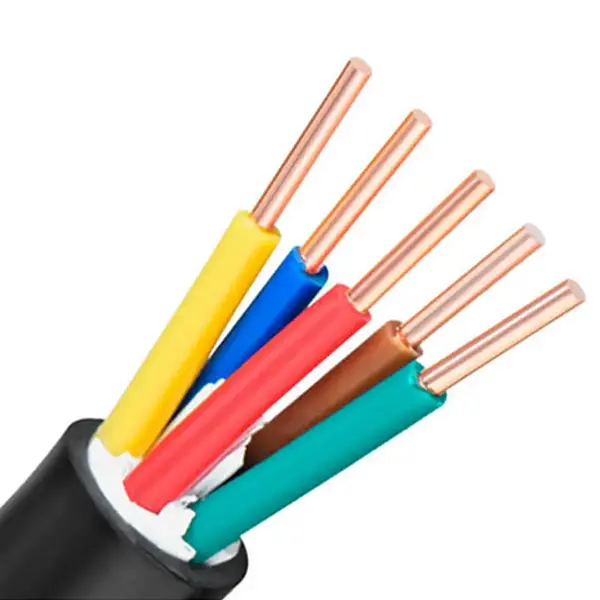

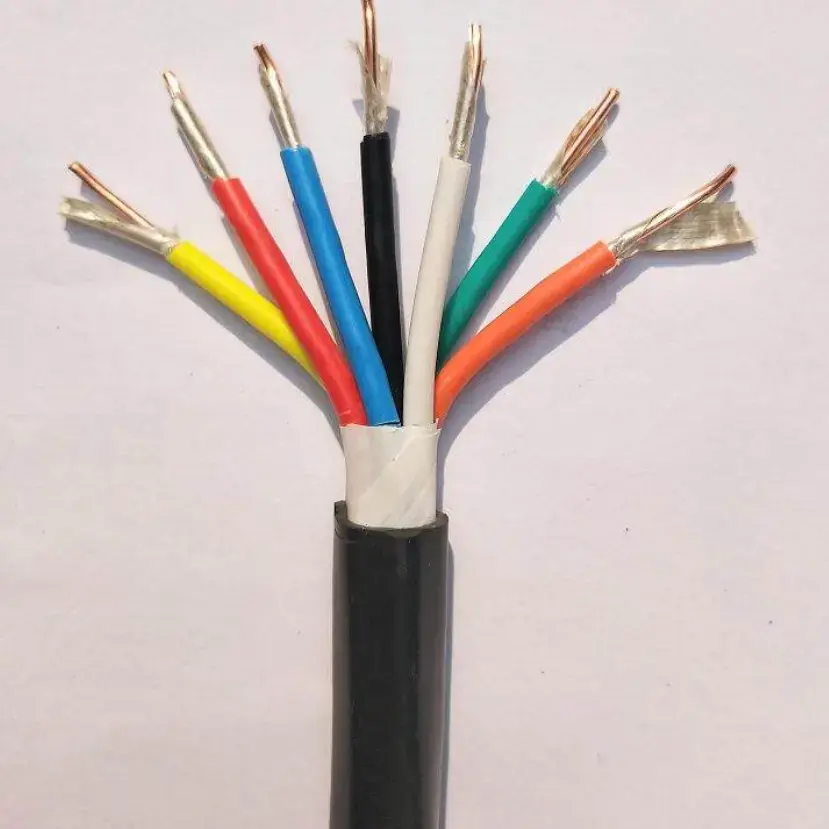

Měděný PVC požárně odolný ovládací kabel

Základní model produktu: N-KVV (NH-KVV).

Měděný PVC Fire Resistant Control Cable kombinuje měděný vodič, slídovou pásku ohnivzdornou vrstvu a PVC izolaci a plášť pro ovládací a pomocné obvody, které vyžadují ohnivzdornou konstrukci kabelu. Kabel 450/750 V je určen pro aplikace, kde je součástí návrhu systému zachování kontinuity obvodu po stanovenou dobu při vystavení požáru. V závislosti na konstrukci vodiče může být kabel konfigurován s měděnými vodiči třídy 1 nebo třídy 5.

Slídová páska tvoří klíčovou ohnivzdornou vrstvu kolem vodiče, zatímco možnosti flexibilních vodičů usnadňují vedení kabelu přes kabelové žlaby, ovládací skříně a připojení zařízení. Výběr specifikace by měl brát v úvahu průřez vodiče, počet žil, podmínky instalace a požadavky na požární odolnost celého elektrického systému.

Specifikace produktu Tabulka rozměrů a technických parametrů

Ohnivzdorná konstrukce a design kabelů

Ohnivzdorná vrstva slídové pásky

Slídová páska je umístěna kolem vodiče jako hlavní ohnivzdorná součást. Při vystavení požáru je tato vrstva určena k udržení elektrické izolace pro specifikované testovací podmínky a pomáhá zachovat kontinuitu obvodu po požadovanou dobu. Skutečná hodnota požární odolnosti by měla být potvrzena podle příslušné specifikace produktu a zkušební metody pro daný projekt.

Možnosti měděného vodiče

Konstrukce vodiče může být založena na mědi třídy 1 nebo třídy 5 podle požadované konfigurace kabelu. Technická tabulka uvádí počet vodičů, jejich průřez a hodnoty odporu 20℃ DC, což umožňuje kontrolu elektrických parametrů před potvrzením specifikace.

PVC izolace a plášť

PVC poskytuje primární izolaci kolem vodiče a přispívá k celkové mechanické ochraně kabelu. Uvedená tloušťka izolace se mění s nominálním průřezem, takže specifikace kabelu by měla být zvolena společně s požadovaným rozměrem vodiče a podmínkami instalace.

Jak se kabel hodí k řídicím systémům požární ochrany

Měděný PVC požárně odolný řídicí kabel je určen pro obvody, kde může být nutné, aby během požáru zůstaly po definovanou dobu k dispozici ovládací, poplachové, monitorovací nebo pomocné funkce. Typické obvody zahrnují protipožární rozvaděče, zařízení pro odvod kouře, požární čerpadla a další elektricky ovládané systémy.

Ohnivzdorná funkce by měla být považována za součást kompletního návrhu obvodu. Vedení kabelů, způsob podpory, připojená zařízení, prostředí instalace a požadovaná klasifikace požární odolnosti – to vše může ovlivnit konečný výkon systému.

Aplikační scénáře

1. Projektování požární ochrany: Protipožární spojovací ovládací skříně, systémy požární signalizace, ventilátory na odvod kouře a řídicí obvody čerpadla požární vody.

2. Elektrárny: Elektrické rozvaděče, sekundární řídicí vedení pro generátorová soustrojí a řídicí nebo signální kabeláž v rozvodných místnostech.

3. Hutní průmysl: Automatické ovládací konzoly a řídicí obvody pro zařízení výrobních linek v metalurgických dílnách.

4. Konstrukce budovy: Strojovny suterénu, centrální klimatizační systémy a řídicí systémy protipožární ochrany výtahů.

5. Obecný průmysl: Zařízení na čištění odpadních vod, sušící výrobní linky a řídicí obvody podporující obráběcí stroje, kde je vyžadována ohnivzdorná konstrukce.

Praktické úvahy o výběru

1. Průřez vodiče

Požadovaný průřez by měl být určen z elektrické zátěže, funkce obvodu, povoleného odporu vodiče a příslušných požadavků na instalaci. Dostupné údaje pokrývají jmenovité průřezy od 0,5 mm² do 6 mm².

2. Množství jádra

Počet jader by měl odpovídat počtu řídicích, alarmových, monitorovacích a pomocných obvodů, které mají být přenášeny. V tabulce jsou uvedeny doporučené konfigurace jader až po 61 jader, přičemž podle dodané specifikace jsou k dispozici vlastní množství jader.

3. Flexibilita a způsob instalace

Tam, kde kabely musí procházet ovládacími skříněmi, žlaby nebo přípojkami zařízení, je třeba zvážit konstrukci vodiče a povolené podmínky ohybu společně. Požadovaný poloměr ohybu by měl být potvrzen z příslušné specifikace kabelu spíše než předpokládaný pouze z typu vodiče.

4. Požadavky na požární odolnost

Ohnivzdorné kabely by měly být vybrány podle požadované doby trvání zkoušky, podmínek požární expozice a systémové normy. Kabel by neměl být specifikován pouze termínem „ohnivzdorný“; měla by být také potvrzena požadovaná klasifikace výkonu a podpůrná zkušební dokumentace.

Kvalita a technické ověření

Při zadávání zakázek zahrnují hlavní body ověřování materiál a konstrukci vodiče, jmenovitý průřez, odpor vodiče, konfiguraci slídové pásky, tloušťku izolace z PVC a hotové rozměry kabelu. Tyto měřitelné charakteristiky poskytují praktický základ pro porovnání dodaného kabelu s dohodnutou technickou specifikací.

U exportních nebo inženýrských zakázek může Qiancheng koordinovat požadovanou produktovou dokumentaci podle specifikace kabelu a požadavků projektu. Pokud je vyžadována konkrétní zpráva o zkoušce požární odolnosti, certifikát nebo dokument o kontrole, měly by být identifikovány před potvrzením objednávky, aby bylo možné příslušnou dokumentaci porovnat se skutečnou konfigurací kabelu.

FAQ

Jaké je jmenovité napětí tohoto měděného PVC ohnivzdorného ovládacího kabelu?

Jmenovité napětí je 450/750V. Je určen pro řídicí, monitorovací a pomocné obvody, kde je požadována předepsaná požárně odolná konstrukce.

Jaký materiál zajišťuje ohnivzdornou funkci?

Jako ohnivzdorná vrstva kolem vodiče se používá slídová páska. Jeho funkcí je pomáhat udržovat elektrickou izolaci a kontinuitu obvodu za specifikovaných podmínek požární zkoušky.

Jaké velikosti vodičů jsou uvedeny v tabulce specifikací?

Tabulka zahrnuje jmenovité průřezy od 0,5 mm² do 6 mm², s odpovídajícími konfiguracemi vodičů, tloušťkou izolace PVC a hodnotami odporu vodičů 20℃ DC.

Kolik jader lze nakonfigurovat?

Uvedená doporučená čísla jader jsou 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 a 61. Vlastní množství jádra lze projednat dle specifikace projektu.

Kde lze tento měděný PVC ohnivzdorný ovládací kabel použít?

Může být použit v protipožárních řídicích systémech, řídicích obvodech elektráren, metalurgických zařízeních, mechanických a elektrických systémech budov, zařízení na čištění odpadních vod a dalších průmyslových řídicích aplikacích, kde je vyžadována ohnivzdorná kabelová konstrukce.

Jaké informace by měly být uvedeny pro cenovou nabídku projektu?

Pro potvrzení specifikace je užitečné poskytnout požadovaný model, průřez vodiče, počet žil, délku kabelu, prostředí instalace, požadavky na požární odolnost a veškeré požadované technické dokumenty nebo záznamy o kontrole.
