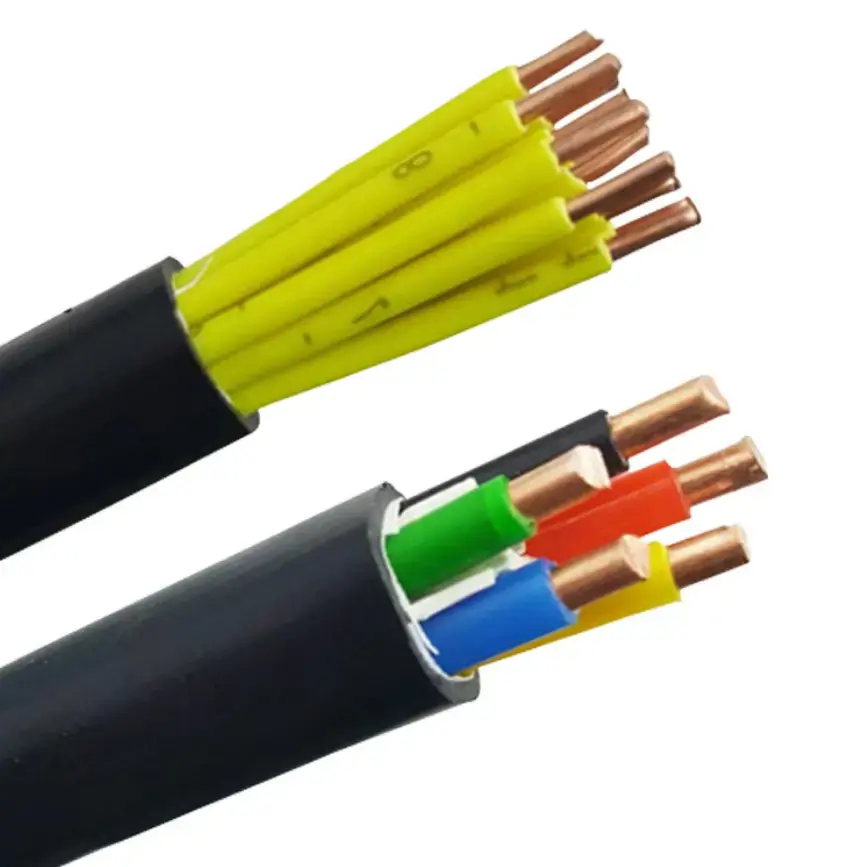

Měděný PVC kabel zpomalující hoření

Modely produktů: ZR-KVV konkrétně Z(A,B,C,D)-KVV, ZR-KVVP, konkrétně Z(A,B,C,D)-KVVP, ZR-KVV22, konkrétně Z(A,B,C,D)-KVV22 atd.

Měděný PVC kabel zpomalující hoření je ovládací kabel 450/750 V využívající vysoce čisté bezkyslíkaté měděné vodiče, slídovou pásku a PVC izolaci a plášť zpomalující hoření. Konstrukce pevných vodičů třídy 1, lanka třídy 2 a flexibilních vodičů třídy 5 jsou k dispozici pro různé podmínky zapojení. Kabel je určen pro řídicí, monitorovací a pomocné obvody v průmyslových zařízeních, budovách a jiných nízkonapěťových elektrických systémech, kde je vyžadována nehořlavost a odolnost proti ohni.

Konstrukce kabelu může také zahrnovat volitelné opletení měděným drátem nebo stínění měděnou páskou s počtem žil od 2 do 61 žil. Výběr proto může být založen na typu vodiče, průřezu, počtu žil, požadavcích na stínění, způsobu instalace a příslušných požadavcích na požární odolnost projektu.

Specifikace produktu Tabulka rozměrů a technických parametrů

Konstrukce a výkon

Možnosti vodičů pro různé podmínky zapojení

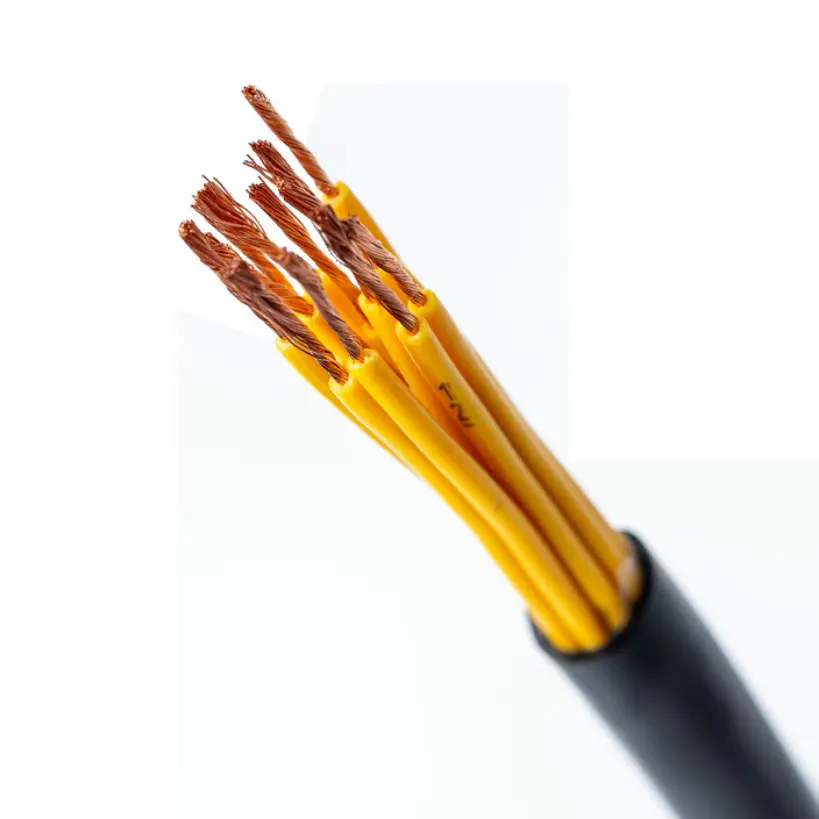

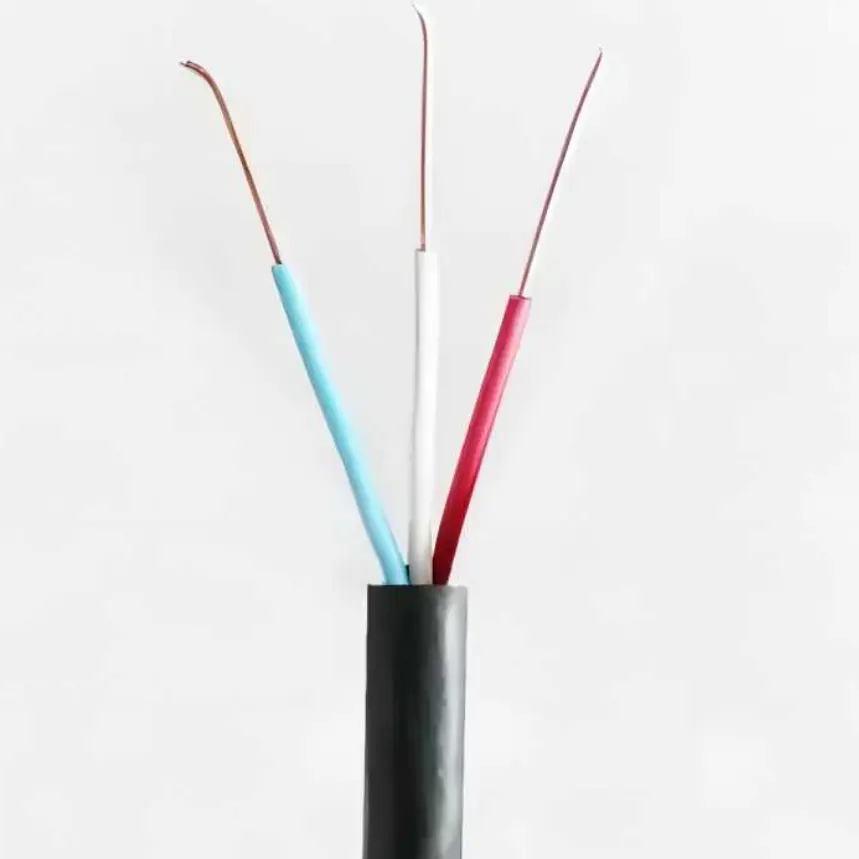

Kabel je k dispozici s pevnými, lankovými nebo ohebnými měděnými vodiči. Pevné a lankové konstrukce lze použít tam, kde je kabelová trasa relativně pevná, zatímco ohebné vodiče jsou vhodnější pro rozvody skříní, připojení zařízení a instalace vyžadující snadnější manipulaci s kabely. Vhodná konstrukce vodiče by měla být zvolena podle způsobu instalace a mechanických požadavků.

Slídová páska a izolace z PVC

Slídová páska tvoří ohnivzdornou vrstvu kolem vodiče, zatímco PVC poskytuje hlavní elektrickou izolaci. Vnější plášť je rovněž vyroben z PVC zpomalujícího hoření. Tato kombinace dává kabelu jak definovanou ohnivzdornou konstrukci, tak vlastnosti zpomalující hoření pro použitelnou konfiguraci kabelu.

Volitelné stínění

Pro obvody, kde je třeba počítat s elektromagnetickým rušením, lze jako stínící vrstvu specifikovat opletení měděným drátem nebo měděnou páskou. Uvedená míra pokrytí stíněním je ≥80 %. Stíněnou konstrukci je třeba volit podle typu signálu, okolního elektrického zařízení a prostředí instalace.

Kde kabel řeší praktické požadavky na kabeláž

Měděný PVC kabel zpomalující hoření lze nakonfigurovat jak pro pevné, tak pro flexibilnější podmínky řídicího zapojení. To snižuje potřebu volit zcela odlišné konstrukce vodičů, když projekt obsahuje ovládací skříně, připojení zařízení a pevné kabelové trasy v rámci stejného elektrického systému.

Pro obvody přenášející řídicí a monitorovací signály je odpor vodiče důležitou specifikací spíše než pouhým popisem materiálu. Technická tabulka uvádí požadavky na izolační odpor, výdržné napětí a odpor vodičů, které lze použít pro technické potvrzení před objednáním.

Je-li součástí elektrického návrhu požární ochrana, měly by být vyhodnoceny vlastnosti zpomalující hoření a ohnivzdornost kabelu spolu s vedením kabelů, způsoby podpory a požadavky na celý systém požární ochrany. Výkon kabelu by se neměl posuzovat nezávisle na způsobu instalace.

Aplikační scénáře

1. Systémy požární ochrany: Protipožární ovládací skříně, obvody související s alarmem, zařízení na odvod kouře a řídicí systémy požárních čerpadel.

2. Napájecí zařízení: Elektrické ovládací skříně, pomocné obvody soustrojí generátoru a řídicí nebo signální kabeláž v místnostech pro rozvod energie.

3. Průmyslová automatizace: Řídicí systémy pro výrobní linky, stroje a procesní zařízení, kde je vyžadována konstrukce kabelů zpomalujících hoření.

4. Elektrické systémy budov: Řídicí systémy výtahů, centrální klimatizační zařízení, strojovny suterénu a další aplikace automatizace budov.

5. Obecné průmyslové vybavení: Zařízení na čištění odpadních vod, sušící linky, obráběcí stroje a další pomocné řídicí obvody.

Kvalita a technické ověření

U technických zakázek patří mezi hlavní body ověřování konstrukce vodiče, průřez vodiče, tloušťka izolace PVC, izolační odpor, výdržné napětí, odpor vodiče, konfigurace stínění a specifikované požadavky na požární odolnost. Tyto parametry poskytují praktičtější základ pro přijetí produktu než obecné popisy kvality kabelů.

Qiancheng může poskytnout příslušné specifikace produktu a technickou dokumentaci podle objednané konfigurace kabelu. U inženýrských a exportních projektů by měly být požadavky na zkušební protokoly, certifikáty, kontrolní záznamy, balení a délka kabelu potvrzeny před výrobou.

Průvodce výběrem specifikace

Průřez vodiče

Dostupný průřez vodičů je 0,5 mm² až 10 mm². Výběr by měl být založen na funkci obvodu, elektrické zátěži, přípustném odporu vodiče a příslušných požadavcích na instalaci.

Množství jádra

Standardní konfigurace pokrývá 2 až 61 jader. Množství jádra by mělo být určeno z počtu řídicích, monitorovacích a pomocných obvodů požadovaných zařízením nebo projektem.

Požadavky na stínění

Pokud se jedná o rušení signálu, lze zvážit opletení měděným drátem nebo stínění měděnou páskou. Požadovaná metoda stínění by měla být potvrzena podle požadavků na elektrické prostředí a řídicí systém.

Výkon ohně

Technická tabulka specifikuje podmínky vystavení požáru ne méně než 830 °C po dobu 90 minut a požadavky na nehořlavost podle GB/T 19666. Požadované zkušební podmínky a dokumentace by měly být potvrzeny oproti skutečné projektové specifikaci před zadáním objednávky.

FAQ

1. Jaké normy jsou určeny pro tento kabel?

Technické údaje odkazují na GB/T 9330 pro odpor stejnosměrného vodiče a GB/T 19666 pro uvedené požadavky na nehořlavost. Jakákoli další certifikace nebo zkušební dokumentace požadovaná pro exportní projekt by měla být potvrzena podle objednané konfigurace kabelu.

2. Jaké konstrukce vodičů jsou k dispozici?

Kabel může být konfigurován s pevnými pevnými vodiči nebo vícepramennými pružnými vodiči. Vhodná konstrukce závisí na tom, zda je instalace pevná, vedená přes rozvaděč nebo vyžaduje větší flexibilitu při instalaci.

3. Jaké průřezy a množství jádra jsou k dispozici?

Uvedené průřezy vodičů se pohybují od 0,5 mm² do 10 mm², s počtem žil od 2 do 61 žil. Konečná kombinace by měla být potvrzena podle návrhu obvodu a konfigurace kabelu.

4. Může být kabel stíněný?

Ano. Jako volitelnou stínící vrstvu lze specifikovat opletení měděným drátem nebo omotání měděnou páskou s uvedeným krytím stíněním ≥80 %.

5. Kde se běžně používá tento měděný PVC kabel zpomalující hoření?

Používá se pro řídicí, monitorovací a pomocné obvody v protipožárních systémech, energetických zařízeních, zařízeních průmyslové automatizace, elektrických systémech budov a dalších průmyslových aplikacích, kde jsou vyžadovány specifikované vlastnosti zpomalující hoření a ohnivzdornost.

6. Jaké informace jsou potřebné pro cenovou nabídku?

Uveďte požadovaný model, typ vodiče, průřez, počet žil, požadavek na stínění, délku kabelu, instalační prostředí a příslušné požadavky na požární odolnost. Jakékoli požadované inspekční zprávy, certifikáty nebo vývozní dokumentace by měly být rovněž specifikovány předem.
