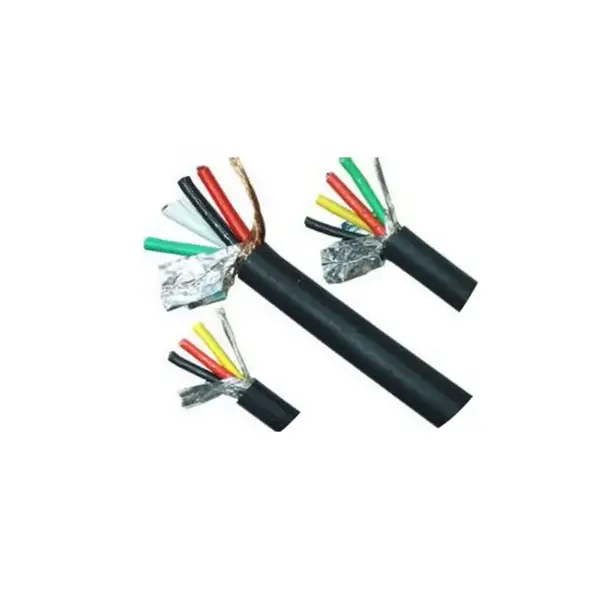

XLPE požárně odolný měděný ovládací kabel

Modely produktů: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23 atd.

V protipožárních a nouzových řídicích systémech musí ovládací kabel nadále přenášet elektrické signály, když je vystaven abnormálnímu teplu nebo ohni. XLPE žáruvzdorný měděný řídicí kabel je určen pro tyto nízkonapěťové obvody, pokrývající konfigurace pro vnitřní vedení, stíněné signálové vedení a mechanicky chráněné instalace. Sortiment výrobků zahrnuje neozbrojené, stíněné a pancéřované konstrukce, které vyhovují různým podmínkám kladení.

Kabel obsahuje měděný vodič, izolaci XLPE a dvouvrstvou syntetickou slídovou pásku ohnivzdornou strukturu. Dodávané technické údaje uvádějí maximální dlouhodobou provozní teplotu 90℃ pro izolaci XLPE. Počet žil, průřez vodičů, stínění a pancéřování lze zvolit podle řídicího obvodu, připojení zařízení a způsobu instalace.

Specifikace produktu, rozměry a tabulka technických parametrů

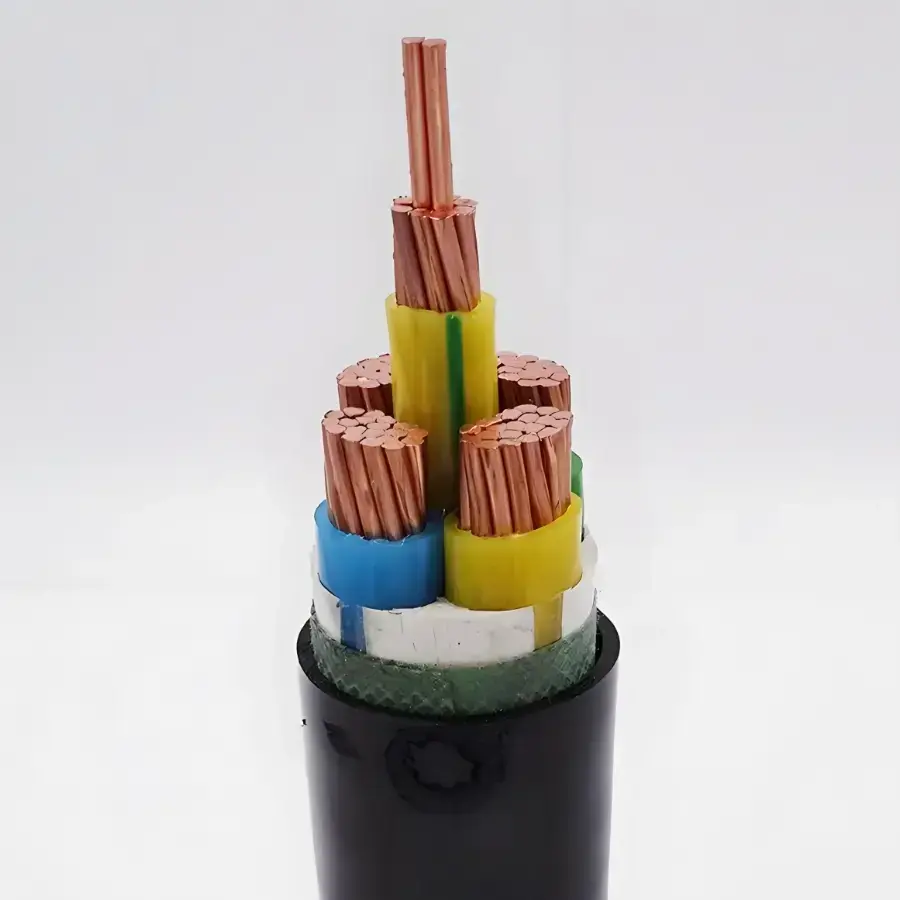

Konstrukce a požární odolnost

Vysoce čistý měděný vodič

Dodávaná specifikace uvádí jako materiál vodiče 99,99% vysoce čistou bezkyslíkatou měď. Plné vodiče třídy 1 jsou uvedeny pro N-KYJV, zatímco konfigurace ohebných vodičů jsou k dispozici pro odpovídající flexibilní modely. Jsou uvedeny průřezy od 0,75 do 6 mm² a počty žil od 2 do 61, což umožňuje přizpůsobení konfigurace kabelů různým uspořádáním řídicích obvodů.

Izolace XLPE

XLPE síťovaný polyethylen tvoří primární izolační vrstvu. Technické údaje specifikují maximální dlouhodobou provozní teplotu 90℃ a krátkodobou toleranci přetížení 130℃. Tento teplotní rozsah by měl být při výběru kabelu zohledněn společně se zatížením vodiče, okolními podmínkami a skutečným instalačním prostředím.

Dvouvrstvá slídová ohnivzdorná struktura

Ohnivzdornou vrstvu tvoří dvouvrstvá syntetická slídová páska. Podle dodané specifikace může kabel zůstat pod napětím po dobu 90 minut při teplotě otevřeného ohně ne nižší než 830 ℃. Ohnivzdorná vrstva je proto klíčovou součástí kabelové konstrukce pro nouzové ovládací a signální obvody, kde je specifikován nepřetržitý provoz obvodu.

Vnější plášť zpomalující hoření

Vnější plášť je specifikován jako polyolefin zpomalující hoření. Kromě ochrany vnitřní struktury kabelu během instalace a servisu je plášť určen k omezení šíření plamene za uvedených podmínek požární odolnosti.

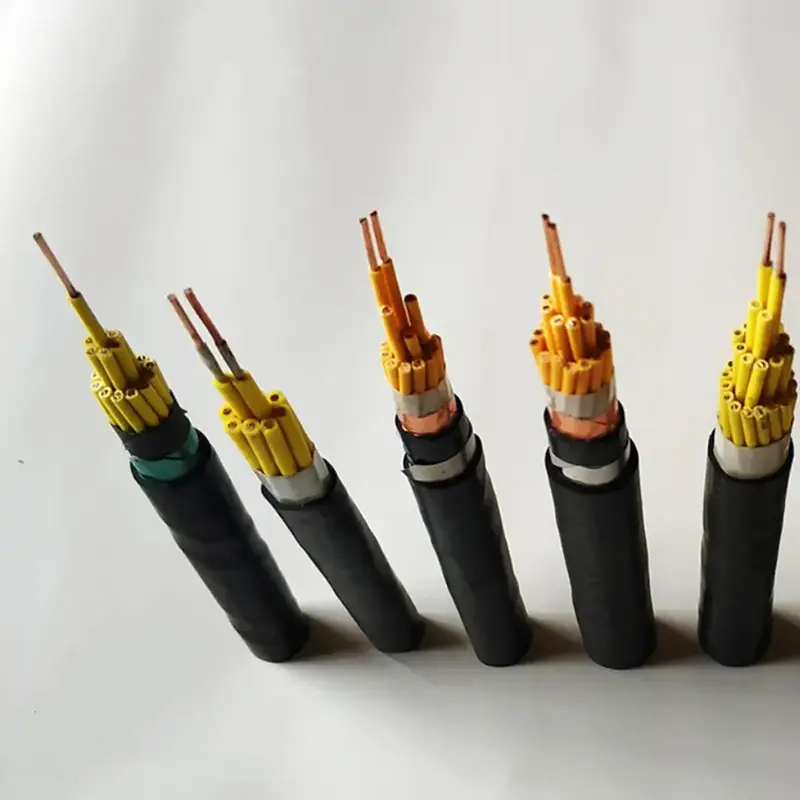

Modely pro různé podmínky instalace

Nepancéřovaná konstrukce NH-KYJY/NH-KYJYR má minimální poloměr ohybu 6násobek vnějšího průměru kabelu a lze ji použít pro kabelové žlaby, vnitřní trubky a kabelové žlaby. Tam, kde se jedná o elektromagnetické rušení, poskytuje stíněná konfigurace NH-KYJYP stínění s měděným opletením se specifikovaným pokrytím alespoň 80 %.

Pro trasy vystavené mechanickému tlaku nebo podzemní instalaci jsou N-KYJV22 a N-KYJY23 uvedeny s dvouvrstvým pancéřováním z ocelové pásky a minimálním poloměrem ohybu 12násobkem vnějšího průměru kabelu. Před výběrem pancéřové konstrukce by měla být potvrzena metoda instalace, mechanické vystavení, podmínky zasypání a požadovaná úroveň ochrany.

Kde se používá kabel

Systémy požární ochrany

Řídicí a signální obvody pro požární signalizaci, sprinklerová čerpadla, ventilátory pro odvod kouře, požární uzávěry a nouzové osvětlení mohou použít kabel tam, kde požadovaná požární odolnost a elektrické parametry odpovídají projektové specifikaci.

Podzemní a uzavřené prostory

Tunely, komplexní technické chodby, podzemní parkoviště a další uzavřené prostory mohou vyžadovat požárně odolné ovládací vedení pro nouzové vybavení a protipožární spojovací systémy.

Nová energetická zařízení

Fotovoltaické elektrárny, prostory pro skladování energie a nabíjecí infrastruktura mohou zahrnovat nouzové řídicí obvody, kde je třeba společně zvážit teplotu, požární výkon a podmínky instalace.

Veřejné a vysoce obsazené budovy

Nemocnice, školy, nákupní centra, letiště a kancelářské budovy mohou vyžadovat požárně odolné řídicí obvody pro nouzové systémy a vybavení budov.

Průmyslová zařízení

Hutní, chemické a jiné průmyslové závody mohou používat požárně odolné řídicí kabely pro vypínání zařízení, alarm, nouzové větrání a související řídicí funkce, v souladu s platnými požadavky projektu.

Exportovaná elektrická zařízení

Kabel může být specifikován jako součást elektromechanického zařízení nebo protipožárních systémů určených pro zámořské projekty s potvrzenými požadovanými normami, zkušební dokumentací a balením podle cílového trhu.

Technické ověření a úvahy o nákupu

U požárně odolného ovládacího kabelu by ověření mělo pokrývat více než materiál vodiče. Průřez vodiče, počet žil, izolační odpor, výsledek výdržného napětí, ohnivzdorná vrstva, materiál pláště a použitelné podmínky instalace, to vše by mělo odpovídat specifikaci projektu.

Dodávaná data specifikují 3000 V/5 min pro test odolnosti hotového výrobku na napětí a izolační odpor alespoň 1000 MΩ·km při 20℃. Při zadávání veřejných zakázek na projekty by měly být požadované zkušební zprávy, certifikační dokumenty a příslušné normy cílového trhu potvrzeny přesným modelem kabelu spíše než s kategorií produktu jako celku.

Pro exportní zakázky je možné zajistit balení s plastovou fólií a plastovými nebo fumigovanými dřevěnými cívkami podle dodané specifikace. Identifikace jádra, délka dodávky a případné požadavky na stínění, pancéřování nebo bezhalogenovou konstrukci s nízkou kouřivostí by měly být uvedeny ve specifikaci objednávky.

Jak specifikovat kabel pro projekt

Nejprve potvrďte napětí řídicího obvodu a požadovanou úroveň požární odolnosti. Poté určete průřez vodiče a počet žil podle připojeného zařízení a návrhu obvodu. Pokud kabelová trasa prochází oblastí s elektromagnetickým rušením, lze uvažovat o stíněné konstrukci. Pro přímé pohřbívání nebo mechanicky exponované cesty může být vyžadován pancéřový model.

Trasa instalace také určuje minimální poloměr ohybu. Neobrněné verze vyžadují alespoň 6násobek vnějšího průměru kabelu, stíněné verze alespoň 8násobek a uvedené pancéřované verze alespoň 12násobek. U projektů zahrnujících tunely, nemocnice, nákupní centra nebo jiná místa s vysokou obsazeností by měla být požadovaná nízkokouřová bezhalogenová nebo jiná speciální kabelová konstrukce potvrzena ve specifikaci projektu před objednáním.

FAQ

1. Jaká norma je určena pro tento kabel?

Dodávaná technická tabulka označuje GB/T 9330 jako použitelnou normu pro produkt. U zámořských projektů by měly být potvrzeny požadované mezinárodní standardy, certifikační dokumenty a požadavky na testování podle cílového trhu a přesné konstrukce kabelu.

2. Jaká je ohnivzdorná konstrukce a jak dlouho může obvod zůstat pod napětím?

Kabel používá jako ohnivzdornou vrstvu dvouvrstvou syntetickou slídovou pásku. Dodávané technické údaje specifikují nepřetržité napájení po dobu 90 minut při teplotě otevřeného ohně ne nižší než 830 °C. Skutečná klasifikace požární odolnosti a zkušební dokumentace by měly být ověřeny podle objednaného modelu a platné projektové normy.

3. Jaké velikosti vodičů a počty žil jsou k dispozici?

Uvedené standardní průřezy vodičů jsou 0,75, 1,0, 1,5, 2,5, 4 a 6 mm². Standardní řady jader zahrnují 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 a 61 jader. Zvláštní počty jader lze projednat podle požadavků projektu.

4. Jsou k dispozici stíněné a pancéřované verze?

Ano. Stíněný NH-KYJYP je uveden se stíněním s měděným opletením a mírou pokrytí minimálně 80 %. N-KYJV22 a N-KYJY23 jsou uvedeny s dvouvrstvým pancířem z ocelové pásky. Model by měl být vybrán podle elektromagnetického rušení, mechanické expozice a způsobu instalace.

5. Jaký poloměr ohybu by měl být dodržen při instalaci?

Podle dodané specifikace vyžaduje nepancéřovaný NH-KYJY/NH-KYJYR minimální poloměr ohybu 6násobek vnějšího průměru kabelu, stíněný NH-KYJYP minimálně 8násobek a pancéřovaný N-KYJV22 nebo N-KYJY23 minimálně 12násobek.

6. Jaké informace jsou potřebné pro cenovou nabídku?

Uveďte požadovaný model, průřez vodiče, počet žil, délku kabelu, jmenovité napětí, způsob pokládky a prostředí instalace. Je-li požadováno stínění, pancéřování ocelovou páskou, bezhalogenová konstrukce s nízkou kouřivostí, speciální délka dodávky nebo exportní balení, měly by být tyto podrobnosti také zahrnuty, aby bylo možné přesně sladit specifikace a dokumentaci.
