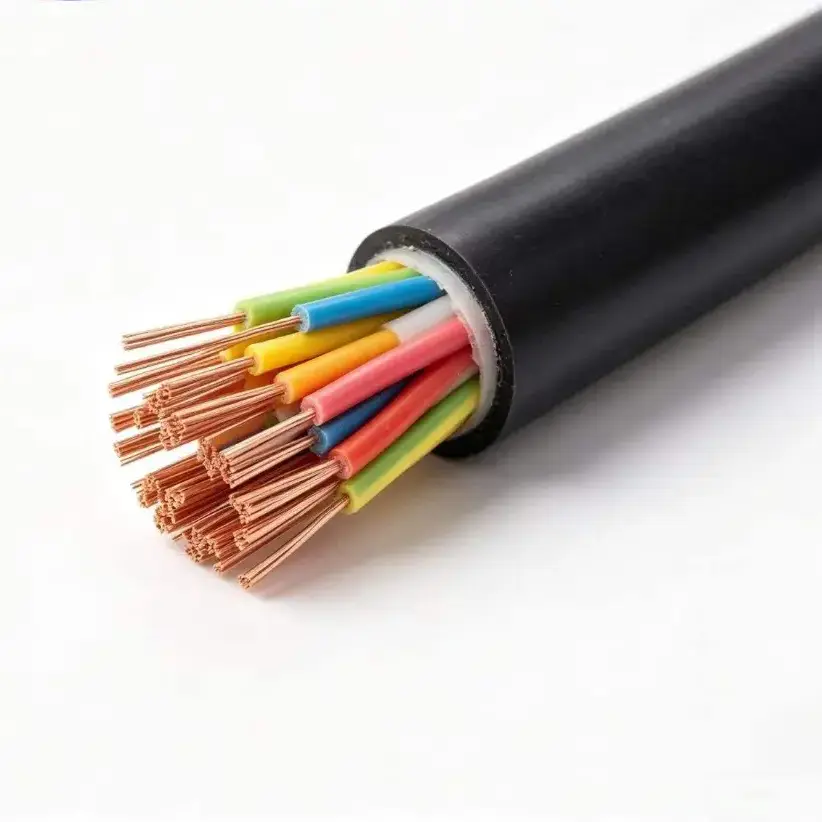

XLPE měděný ovládací kabel

Modely produktů: KYJV, KYJVP, KYJV22, KYJY atd.

XLPE měděný řídicí kabel se používá pro nízkonapěťové řídicí, přístrojové a signální obvody, kde se izolační systém potřebuje přizpůsobit zvýšeným provozním teplotám. Standardní konstrukce kombinuje vysoce čisté bezkyslíkaté měděné vodiče s izolací XLPE a vnějším pláštěm z PVC, s nepancéřovanými, stíněnými a ocelovými páskami dostupnými konfiguracemi pro různé podmínky instalace.

Dodávané technické údaje uvádějí jmenovité napětí 450/750 V, maximální dlouhodobou provozní teplotu 90 °C a standardní průřezy vodičů od 0,75 do 6 mm². V závislosti na obvodu a způsobu pokládky může být kabel dodáván s pevnými nebo ohebnými vodiči, vícežilovými konfiguracemi, stíněním, pancéřováním nebo konstrukcí WDZ s nízkou kouřivostí a nulovými halogeny.

Specifikace produktu, rozměry a tabulka technických parametrů

Konstrukce a elektrické vlastnosti

1. Izolace XLPE

Zesíťovaný polyetylén tvoří primární izolační vrstvu. Dodávaná specifikace udává maximální dlouhodobou provozní teplotu 90 °C a krátkodobou toleranci přetížení 130 °C. Tento teplotní rozsah je jedním z hlavních důvodů, proč zvážit izolaci XLPE, když řídicí instalace může fungovat nad typickými podmínkami kabelů s izolací z PVC pro obecné účely.

2. Možnosti měděného vodiče

Vodič je specifikován jako 99,99% vysoce čistá bezkyslíkatá měď. KYJV používá pevný vodič třídy 1, zatímco KYJVR je uveden s ohebným vodičem třídy 5. Konstrukce vodičů může být proto přizpůsobena pevnému vedení nebo instalacím, kde je vyžadována dodatečná flexibilita.

3. PVC plášť a funkční varianty

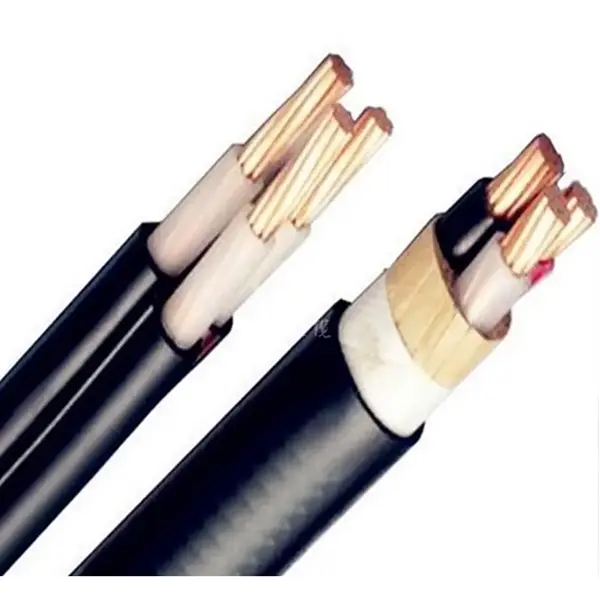

Standardní vnější plášť je PVC, verze WDZ s nízkou kouřivostí a nulovým obsahem halogenů je k dispozici jako vylepšená možnost. Stíněný KYJVP přidává měděné opletené stínění, zatímco KYJV22 používá pancéřování z ocelové pásky pro aplikace vyžadující dodatečnou mechanickou ochranu. Tyto varianty umožňují přizpůsobení konstrukce kabelu okolní instalaci namísto použití jedné konfigurace pro každý projekt.

Výběr správné konfigurace

Počet žil by měl odpovídat počtu řídicích, přístrojových nebo ochranných obvodů obsluhovaných kabelem. Standardní řada pokrývá 2 až 61 žil, zatímco průřezy vodičů se pohybují od 0,75 do 6 mm². Požadovaná velikost vodiče by měla být určena spíše na základě zatížení obvodu, přípustného poklesu napětí a podmínek instalace než pouze podle počtu žil.

Podmínky instalace určují, zda je potřeba další ochrana. Nepancéřovaný KYJV nebo KYJVR je určen pro kabelové žlaby, vnitřní žlaby a pevné kabelové žlaby. KYJVP lze zvážit tam, kde se jedná o elektromagnetické rušení, zatímco KYJV22 je určen pro specifické instalace vyžadující pancéřování z ocelové pásky a mechanickou ochranu. Při frézování je třeba vzít v úvahu také dodané hodnoty minimálního poloměru ohybu.

Typické aplikace

1. Energie a elektrická zařízení

Kabel lze použít pro nízkonapěťovou řídicí a signální elektroinstalaci související s fotovoltaickými zařízeními, systémy pro ukládání energie, střídači, elektrickými skříněmi a souvisejícím zařízením. Izolace XLPE poskytuje specifikovaný dlouhodobý rozsah provozních teplot 90 °C pro instalace, kde okolní teplota nebo teploty zařízení vyžadují tuto úroveň izolačního výkonu.

2. Průmyslová automatizace

Řídicí skříně pro obráběcí stroje, čerpadla, ventilátory, PLC systémy a procesní zařízení mohou vyžadovat vícežilové řídicí kabely s různými konfiguracemi vodičů a instalací. Verze s flexibilními vodiči mohou zjednodušit vedení kolem svorek zařízení a skříní, zatímco stíněné verze jsou k dispozici pro obvody, kde je třeba řešit elektromagnetické rušení.

3. Městská a stavební infrastruktura

Řada kabelů může být použita v podzemních inženýrských tunelech, kabelových žlabech, elektrických systémech budov a dalších pevných nízkonapěťových řídicích instalacích. Tam, kde jsou kabely vystaveny dodatečnému mechanickému zatížení nebo vyžadují konstrukci přímo zakopanou, nabízí pancéřovaná konfigurace KYJV22 jinou možnost instalace.

4. Řízení a ochrana napájecího systému

Nízkonapěťové sekundární okruhy v rozvodnách, elektrárnách, rozvodnách a elektrických zařízeních mohou využívat vícežilové řídicí kabely pro sběr signálu, blokování a ovládání zařízení. Konečný model by měl odpovídat funkci obvodu, velikosti vodiče, požadavkům na stínění a způsobu instalace.

5. Exportní zařízení a inženýrské projekty

Pro exportně orientovaná elektrická zařízení a inženýrské projekty by měla být specifikace kabelu potvrzena podle platných projektových požadavků před výrobou. Spolu s modelem kabelu a konstrukcí lze specifikovat dokumentaci, dodací délku, typ cívky a případné požadované kontrolní záznamy.

Technické kontroly před objednáním

Pro cenovou nabídku projektu základní informace obvykle zahrnují model kabelu, jmenovité napětí, třídu vodiče, průřez, počet žil a požadovanou délku. Pokud bude kabel veden v blízkosti zařízení, které generuje elektromagnetické rušení, měl by být požadavek na stínění uveden samostatně. Mělo by být také identifikováno přímé pohřbení nebo odkrytá instalace, aby bylo možné vyhodnotit potřebu pancéřování.

U exportních objednávek by balení a dokumentace měly být potvrzeny ve fázi nabídky. Dodávaná specifikace uvádí plastové cívky a fumigované dřevěné cívky spolu s přizpůsobenými dodacími délkami. Před výrobou by také měly být specifikovány speciální požadavky, jako je konstrukce WDZ s nízkou kouřivostí a nulovými halogeny nebo verze odolné proti chladu.

FAQ

1. Jaké normy jsou určeny pro tento kabel?

V dodaných produktových datech je uvedena GB/T 9330 jako národní norma. Pokud zahraniční projekt vyžaduje další normy, certifikáty nebo inspekční dokumenty, měly by být tyto požadavky potvrzeny podle cílového trhu a specifikace projektu.

2. Jaké velikosti vodičů a počty žil jsou k dispozici?

Standardní průřezy vodičů jsou 0,75, 1,0, 1,5, 2,5, 4 a 6 mm². Standardní konfigurace jádra se pohybují od 2 do 61 jader, včetně několika středních počtů jader. Speciální množství jádra lze vyrobit podle požadavků projektu.

3. Jaká je provozní teplota izolace XLPE?

Dodávané technické údaje uvádějí maximální dlouhodobou provozní teplotu 90 °C a krátkodobou toleranci přetížení 130 °C. Standardní minimální teplota pokládky je ≥0 °C, přičemž verze odolná proti chladu je uvedena pro přímou instalaci při -30 °C.

4. Kdy je vyžadována stíněná nebo pancéřovaná verze?

O stíněném KYJVP lze uvažovat v případě, že je třeba řídit elektromagnetické rušení v signálovém nebo řídicím obvodu. Pancéřovaný KYJV22 je určen pro podmínky kladení vyžadující dodatečnou mechanickou ochranu, včetně specifikovaného přímého zasypání do země. Požadavky na minimální poloměr ohybu se liší pro nepancéřované, stíněné a pancéřované konstrukce.

5. Jaké elektrické testy jsou předepsány před dodáním?

Dodávaná specifikace uvádí izolační odpor ≥1000 MΩ·km při 20 °C a test odolnosti hotového výrobku 3000V/5min bez poruchy. Tabulka také uvádí úplnou kontrolu před dodáním. Jakékoli požadavky na kontrolu konkrétního projektu nebo požadavky na testování třetí stranou by měly být potvrzeny před výrobou.

6. Lze přizpůsobit délku dodávky a konstrukci kabelu?

Ano. V dodaných údajích jsou uvedeny přizpůsobené dodací délky s udávanou tolerancí délky ±0,5 %. Podle požadavků projektu lze specifikovat speciální množství jádra, konstrukci flexibilního vodiče, stínění, pancéřování, konstrukci WDZ s nízkou kouřivostí a nulovými halogeny a verze odolné proti chladu.
