XLPE měděný ovládací kabel zpomalující hoření

Modely produktů: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP atd.

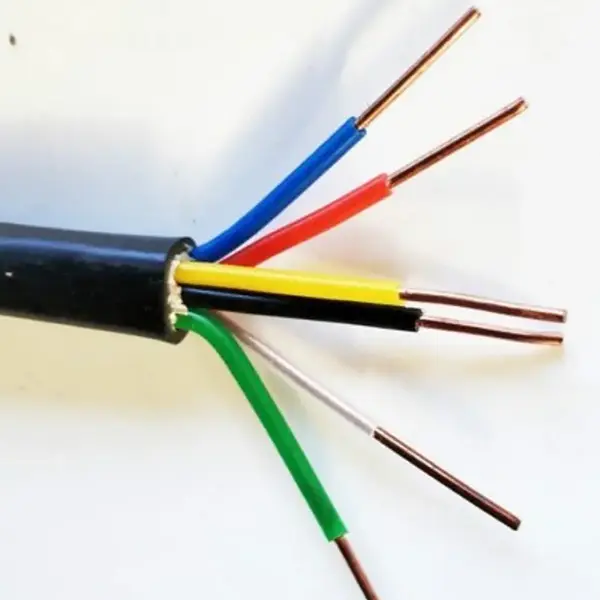

XLPE měděný ovládací kabel zpomalující hoření se používá v nízkonapěťových řídicích a signálních obvodech, kde je třeba omezit šíření plamene. Standardní konstrukce kombinuje měděný vodič bez obsahu kyslíku s izolací XLPE a vnějším pláštěm zpomalujícím hoření, s pevnými nebo flexibilními konfiguracemi vodičů, které jsou k dispozici pro různé požadavky na kabeláž. Stíněné a pancéřované verze rozšiřují sortiment na instalace, kde je také třeba zvážit elektromagnetické rušení nebo mechanickou ochranu.

Izolace XLPE je specifikována pro maximální dlouhodobou provozní teplotu 90 °C, přičemž kabel je k dispozici v konfiguracích 450/750 V s více počty žil a průřezy vodičů. Z(A, B, C) třídy zpomalující hoření, stínění, pancéřování a speciální délky lze volit podle řídicího obvodu a podmínek pokládky.

Specifikace produktu, rozměry a tabulka technických parametrů

Konstrukce a výkon

1. XLPE izolace pro kabely řízení zvýšené teploty

Izolační systém je založen spíše na síťovaném polyetylenu než na konvenční PVC izolaci. XLPE vrstva má dle dodaných specifikací maximální dlouhodobou provozní teplotu 90 °C a krátkodobou toleranci přetížení 130 °C. Díky tomu je konstrukce vhodná pro ovládací zařízení a elektrické instalace, kde může kabel zaznamenat vyšší provozní teploty.

2. Měděné vodiče pro řídicí a signální obvody

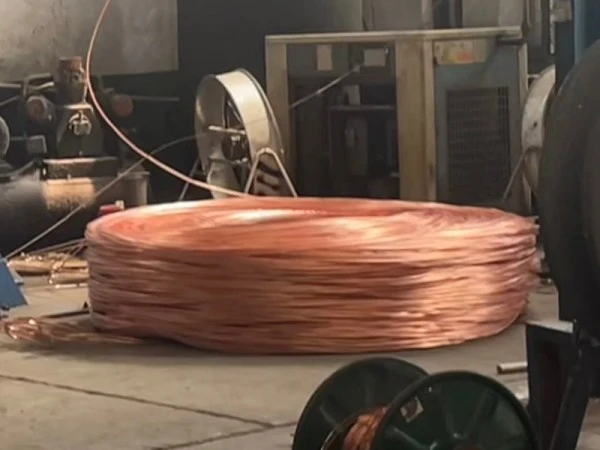

Specifikace vodičů pokrývá 99,99 % vysoce čisté bezkyslíkaté mědi, k dispozici jsou pevné vodiče třídy 1 a lankové ohebné vodiče třídy 5. Volba mezi pevnou a flexibilní konstrukcí může být přizpůsobena způsobu zapojení, uspořádání svorek a instalačnímu prostoru.

3. Pouzdro zpomalující hoření a volitelná ochrana

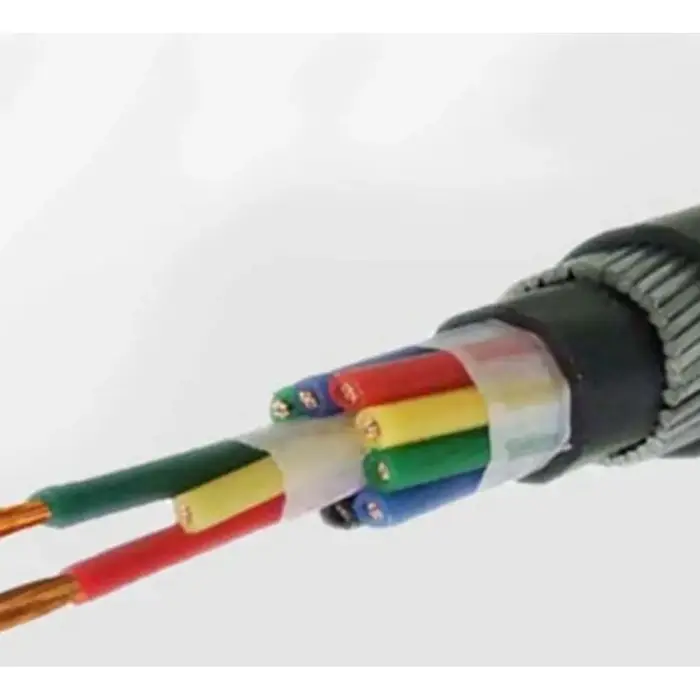

Vnější plášť může být nehořlavý PVC nebo polyethylen (polyolefin), přičemž jsou k dispozici třídy zpomalující hoření Z(A, B, C). Stíněné konfigurace ZR-KYJYP a pancéřované ZR-KYJV22 nebo ZR-KYJY23 řeší dodatečné požadavky na instalaci. Stínění je důležité tam, kde je třeba kontrolovat elektromagnetické rušení, zatímco pancéřování z ocelové pásky poskytuje mechanickou ochranu pro specifické podmínky pokládky.

Výběr konfigurace kabelu pro instalaci

Vhodná konstrukce závisí na více než velikosti vodiče. Počet žil by měl odpovídat počtu řídicích nebo signálních obvodů, zatímco třída vodičů by měla odpovídat způsobu instalace. Pro kabelové žlaby a vnitřní pevné rozvody může být dostačující nepancéřová konstrukce. Pro obvody ovlivněné elektromagnetickým rušením lze uvažovat se stíněnými verzemi, zatímco pancéřované verze jsou určeny pro instalace, kde je kabel vystaven mechanickému tlaku nebo přímému zakopání.

Pro projekty vyžadující snížené kouřové a halogenové charakteristiky by měla být dostupná verze WDZ s nízkou kouřivostí zpomalující hoření specifikována samostatně. Minimální poloměr ohybu je také třeba vzít v úvahu při trasování: dodávaná data uvádějí ≥6násobek vnějšího průměru kabelu pro nepancéřované verze, ≥8násobek pro stíněnou verzi a ≥12násobek pro pancéřované verze.

Typické aplikace

1. Systémy požární ochrany a řízení budov

Řídicí kabely XLPE zpomalující hoření lze začlenit do nízkonapěťových řídicích obvodů pro zařízení protipožární ochrany, automatizaci budov a související elektrické systémy. Počet žil a velikost vodičů by měly být přizpůsobeny řídicímu zařízení a uspořádání obvodů, nikoli pouze podle celkového průměru kabelu.

2. Fotovoltaická a energetická zařízení

Ovládací skříně, zařízení související s měničem a systémy pro uchovávání energie mohou obsahovat více nízkonapěťových signálních a řídicích obvodů v omezeném prostoru instalace. Izolace XLPE poskytuje vyšší specifikovaný rozsah provozních teplot než PVC ovládací kabely běžně používané pro aplikace při nižších teplotách, v závislosti na aktuální specifikaci kabelu a provozních podmínkách.

3. Průmyslová automatizace a procesní zařízení

Sortiment kabelů lze použít pro řídicí obvody spojené s motory, čerpadly, ventilátory, obráběcími stroji, PLC skříněmi a dalšími průmyslovými zařízeními. Verze s ohebnými vodiči jsou užitečné tam, kde vedení vyžaduje větší flexibilitu kabelu, zatímco u signálových obvodů vystavených elektromagnetickému rušení lze uvažovat o stíněné konstrukci.

4. Podzemní inženýrské a infrastrukturní instalace

Pancéřované konfigurace ZR-KYJV22 a ZR-KYJY23 poskytují možnost pro instalace vyžadující dodatečnou mechanickou ochranu, včetně specifikovaných aplikací pro přímé zakopávání. Nepancéřované verze lze použít v kabelových žlabech, vnitřních potrubích a kabelových žlabech, kde je mechanická ochrana zajištěna již způsobem instalace.

5. Energetická zařízení a exportně orientované projekty

U rozvoden, elektráren, elektrických zařízení a zámořských projektů by měla být požadovaná specifikace kabelu potvrzena podle projektové normy, třídy napětí, způsobu instalace a požadavků na dokumentaci. Dokumentaci k produktu, záznamy o zkouškách a balení cívek lze uspořádat podle požadavků na dodávku projektu.

Technické ověření před objednáním

Pro projekt řídicího kabelu je nejužitečnější informací, kterou je třeba před výrobou potvrdit, požadované napětí, třída vodiče, průřez, počet žil, stupeň nehořlavosti a prostředí pokládky. Stínění nebo pancéřování by mělo být specifikováno, pokud je součástí požadavku instalace elektromagnetické rušení nebo mechanická ochrana.

Dodávaná technická data pokrývají průřezy vodičů 0,75–6 mm² a standardní konfigurace žil od 2 do 61 žil. Délku dodávky lze přizpůsobit, při identifikaci kabelu se používají vícebarevné žíly se zelenožlutým zemnícím jádrem. U exportních objednávek může balení obsahovat plastové kotouče nebo fumigované dřevěné kotouče podle přepravních požadavků.

FAQ

1. Jaké normy jsou určeny pro tento kabel?

Dodaná specifikace produktu uvádí GB/T 9330 a GB/T 19666 jako platné národní normy. Pokud projekt vyžaduje další certifikaci, zkušební protokoly nebo exportní dokumentaci, měl by být seznam požadovaných dokumentů potvrzen před výrobou.

2. Jaký teplotní rozsah je specifikován pro izolaci XLPE?

Technické údaje uvádějí maximální dlouhodobou provozní teplotu 90 °C a krátkodobou toleranci přetížení 130 °C. Standardní minimální teplota pokládky je ≥0 °C, přičemž verze odolná proti chladu je uvedena pro přímou stavbu při -30 °C.

3. Jaké velikosti vodičů a konfigurace žil jsou k dispozici?

Standardní průřezy vodičů jsou 0,75, 1,0, 1,5, 2,5, 4 a 6 mm². Standardní konfigurace jádra zahrnují 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 a 61 jader, přičemž pro zakázkovou výrobu jsou k dispozici speciální počty jader.

4. Kdy by měla být specifikována stíněná nebo pancéřovaná verze?

Pokud řídicí obvod vyžaduje ochranu proti elektromagnetickému rušení, lze uvažovat o stíněném ZR-KYJYP. Pancéřovaný ZR-KYJV22 nebo ZR-KYJY23 je určen pro podmínky kladení, kde je vyžadována dodatečná mechanická ochrana, včetně specifikovaných aplikací přímého zasypávání. Požadavky na poloměr ohybu se u těchto konstrukcí liší.

5. Co by mělo být potvrzeno pro cenovou nabídku projektu?

Uveďte požadovaný model, průřez vodiče, počet žil, přibližnou délku, způsob pokládky a případné požadavky na stínění, pancéřování, nízkou kouřivost nebo odolnost proti chladu. U exportních objednávek by mělo být potvrzeno také místo určení, požadavky na kotouč a požadované technické nebo kontrolní dokumenty.

6. Lze kabel dodat v přizpůsobených délkách?

Ano. Dodávaná specifikace uvádí přizpůsobitelné dodací délky s udávanou tolerancí délky ±0,5 %. Zvláštní počty jader a funkční konfigurace lze také projednat podle požadavků projektu.
