Měděný PVC zpomalovač hoření flexibilní ovládací kabel

Modely produktů: N-KVVR (NH-KVVR), N-KVVRP (NH-KVVRP).

Měděný PVC zpomalující hoření Flexibilní ovládací kabel kombinuje lankové měděné vodiče s PVC izolací a vnějším pláštěm a poskytuje flexibilní řešení pro řídicí a signální kabeláž. Jeho konstrukce kabelu zpomalující hoření je určena k omezení šíření plamene, zatímco flexibilní uspořádání vodičů umožňuje snadnější vedení kabelu kolem ovládacích skříní, svorek zařízení a kompaktních prostorů pro kabeláž.

Tento kabel je běžně určen pro řídicí obvody protipožární ochrany, průmyslovou automatizaci, energetická zařízení, mechanické a elektrické systémy a hutní stroje. Příslušná specifikace závisí na požadované konfiguraci jádra, velikosti vodiče, podmínkách instalace a požadavcích na nehořlavost definovaných pro danou aplikaci.

Specifikace produktu Tabulka rozměrů a technických parametrů

Konstrukce a nehořlavý výkon

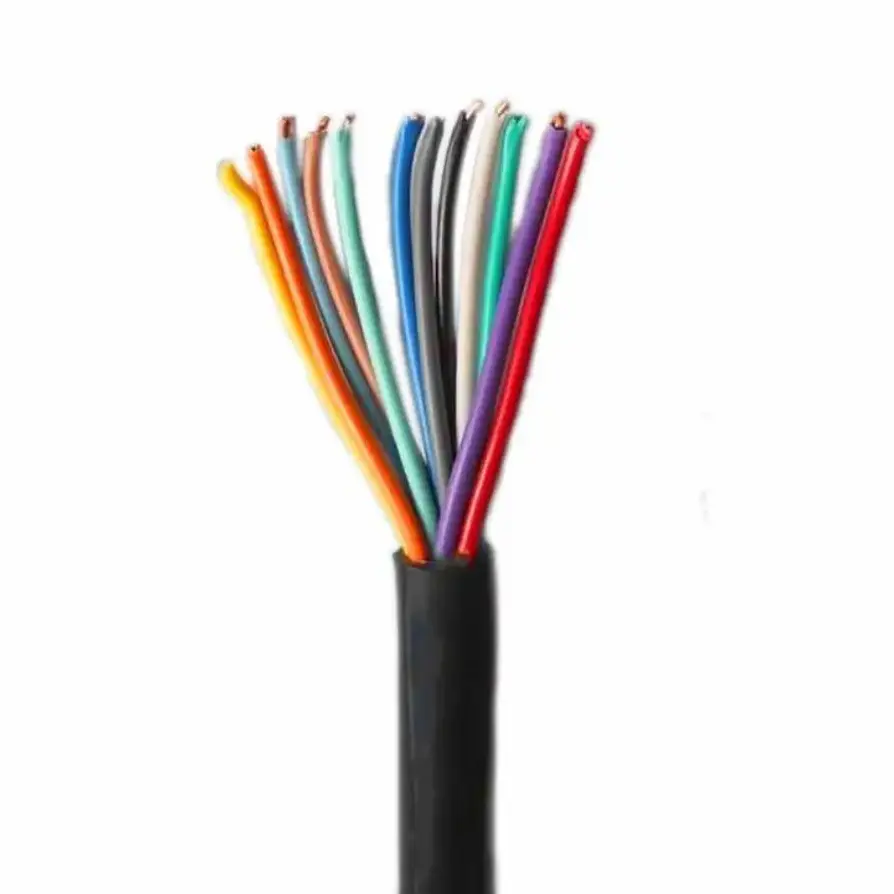

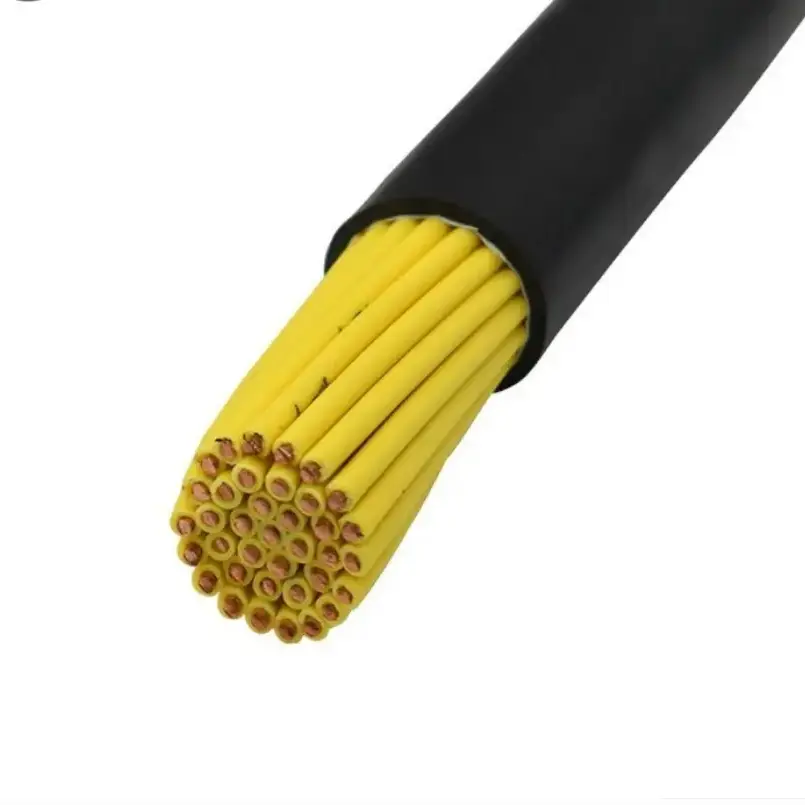

Vícevláknový flexibilní měděný vodič

Kabel používá konstrukci vícežilového měděného vodiče spíše než pevný vodič. Menší jednotlivá vlákna vodičů poskytují větší flexibilitu, což je užitečné při vedení řídicích kabelů skrz skříně, trubky, kryty zařízení a další místa, kde je omezený prostor pro instalaci.

PVC izolace a plášť

Pro izolaci a vnější ochrannou vrstvu se používá PVC. Tloušťka izolace se liší podle jmenovitého průřezu vodiče s odpovídajícími hodnotami uvedenými v technické tabulce. Zvolená izolační struktura zajišťuje elektrické oddělení a ochranu řídicích a monitorovacích obvodů během normálního provozu.

Konstrukce kabelu zpomalující hoření

Materiál PVC zpomalující hoření je určen ke snížení šíření plamene podél kabelu, když je vystaven zdroji vznícení. Vlastnosti zpomalující hoření by měly být hodnoceny podle příslušných specifikací kabelů a požadavků na testování, spíše než být považovány za stejné jako odolnost proti ohni.

Proč je flexibilní konstrukce u řídicího vedení důležitá

Měděný PVC zpomalující hoření flexibilní ovládací kabel kombinuje vícepramennou strukturu vodiče s PVC izolací a pláštěm, díky čemuž je vhodný pro řídicí kabeláž, kde je důležitá flexibilita vedení. Konstrukce může zjednodušit uspořádání kabelů uvnitř ovládacích skříní a kolem součástí zařízení ve srovnání s méně flexibilními návrhy kabelů.

Pro projekty zahrnující více řídicích obvodů umožňují dostupné konfigurace jádra výběr kabelu podle počtu požadovaných signálů nebo řídicích funkcí. Průřez vodiče by měl být určen spíše z elektrických požadavků obvodu než ze samotného množství jádra.

U instalací s požadavky na požární bezpečnost lze charakteristiku zpomalující hoření zvážit společně s prostředím instalace, seskupením kabelů, způsobem vedení a platnou projektovou normou. Tyto faktory by měly být potvrzeny před konečným výběrem specifikace.

Aplikační scénáře

Systémy požární ochrany

Používá se pro řídicí a signální obvody v protipožárních ovládacích skříních, spojovacích zařízeních požárních poplachů a souvisejících mechanických systémech, jako jsou zařízení pro odvod kouře.

Energetická a energetická zařízení

Vhodné pro rozvaděče, řídicí obvody související s generátorem, zařízení rozvodných místností a další nízkonapěťové řídicí aplikace, kde je vyžadována flexibilní kabeláž.

Hutní a průmyslová výroba

Může být použit v systémech automatického řízení pro výrobní linky, rozvaděče zařízení a signální obvody v průmyslovém prostředí. Při výběru je třeba vzít v úvahu okolní teplotu a vystavení oleji, vlhkosti nebo chemikáliím.

Stavební mechanické a elektrické systémy

Použitelné pro ovládání elektroinstalace pro centrální klimatizační zařízení, mechanické a elektrické systémy budov, podzemní místnosti pro vybavení a další instalace pro obsluhu budov.

Obecná průmyslová automatizace

Používá se v ovládacích skříních, automatizovaných výrobních zařízeních, mechanických zařízeních a dalších průmyslových systémech, kde je třeba vést více řídicích nebo monitorovacích signálů přes stísněné instalační prostory.

Ověření kvality a specifikace

U ovládacího kabelu by se ověřování kvality mělo zaměřit na měřitelnou konstrukci a elektrické parametry. Průřez vodiče, maximální průměr jednoho vodiče, tloušťku izolace PVC a odpor stejnosměrného vodiče lze před výrobou a expedicí zkontrolovat podle dohodnuté specifikace.

U hromadných technických zakázek je třeba předem potvrdit model, počet žil, průřez vodičů, délku kabelu a příslušné požadavky na nehořlavou úpravu. Technickou dokumentaci a záznamy o kontrole lze sladit s objednanou specifikací tam, kde to projekt vyžaduje.

Průvodce výběrem specifikace

Při výběru kabelu pro projekt automatického řízení je třeba vzít v úvahu několik parametrů společně:

1. Průřez vodiče: Vyberte podle elektrické zátěže a požadavků na řídicí obvod.

2. Počet jader: Přizpůsobte počet jader požadovaným řídicím a monitorovacím funkcím, přičemž se zvažují další jádra tam, kde to návrh projektu vyžaduje.

3. Způsob instalace: Potvrďte, zda bude kabel veden uvnitř rozvaděče, průchodkou, na kabelovém žlabu nebo přímo k zařízení.

4. Požadavky na zpomalovač hoření: Potvrďte požadovanou třídu zpomalovače hoření nebo použitelnou zkušební normu pro projekt.

5. Podmínky prostředí: Zvažte okolní teplotu, vlhkost, olej, chemikálie, mechanický pohyb a dostupný ohybový prostor.

6. Požadavky na dodávku: Před hromadnou výrobou ověřte délku kabelu, balení, označení, dokumentaci a veškeré požadavky na kontrolu.

FAQ

1. Má tento flexibilní ovládací kabel zpomalující hoření měď a PVC vlastnosti zpomalující hoření?

Ano. Kabel používá nehořlavou PVC izolaci a materiály pláště navržené tak, aby pomohly omezit šíření plamene. Přesné vlastnosti zpomalující hoření by měly být potvrzeny podle specifikované konstrukce kabelu a příslušných zkušebních požadavků.

2. Proč je kabel vhodný pro zapojení v úzkých rozvaděčích?

Vícepramenná struktura vodiče poskytuje větší flexibilitu než plný vodič stejného jmenovitého průřezu. To může usnadnit směrování a ukončení tam, kde je dostupný instalační prostor omezený.

3. Jaké průřezy a množství jádra jsou k dispozici?

Uvedené průřezy jsou 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² a 6 mm². Doporučená množství jader zahrnují 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 a 61 jader. Vlastní množství jádra lze projednat podle požadavků projektu.

4. Lze kabel přizpůsobit pro speciální množství nebo délky žil?

Ano. Vlastní množství žil a délky kabelů lze projednat podle specifikace projektu. Před výrobou by měl být potvrzen průřez vodiče, podmínky instalace, požadavky na nehořlavost a požadovaná dokumentace.

5. Kde se tento typ kabelu běžně používá?

Typické aplikace zahrnují protipožární rozvaděče, energetická zařízení, metalurgické výrobní linky, mechanické a elektrické systémy budov, automatizovaná výrobní zařízení a průmyslové rozvaděče.

6. Jaké informace jsou potřebné pro cenovou nabídku?

Uveďte požadovaný model, průřez vodiče, počet žil, délku kabelu, prostředí instalace a příslušné požadavky na nehořlavou úpravu. Projektové výkresy nebo technické specifikace mohou být poskytnuty, pokud jsou k dispozici, aby bylo možné zkontrolovat konstrukci kabelu před cenovou nabídkou a výrobou.
