Měděný PVC flexibilní ovládací kabel

Základní model produktu: KVVR

Měděný PVC flexibilní ovládací kabel je 450/750V ovládací kabel postavený na lankových měděných vodičích a PVC izolaci a plášti. Konstrukce flexibilního vodiče umožňuje, aby kabel sledoval těsnější trasy než pevný nebo pevný vodič, což je užitečné, když musí řídicí kabely procházet skříněmi, podnosy, trubkami nebo připojeními zařízení. Jeho primární úlohou je přenos řídicích, měřicích a monitorovacích signálů v rámci nízkonapěťových elektrických systémů.

U automatických řídicích a pomocných obvodů je při specifikaci kabelu důležitý průřez vodiče, počet žil, způsob instalace a elektrický odpor. Dostupné velikosti vodičů pokrývají běžné požadavky na řídicí kabeláž, zatímco různé konfigurace jádra lze zvolit podle návrhu obvodu.

Tabulka technických parametrů produktu

Konstrukce a elektrické vlastnosti

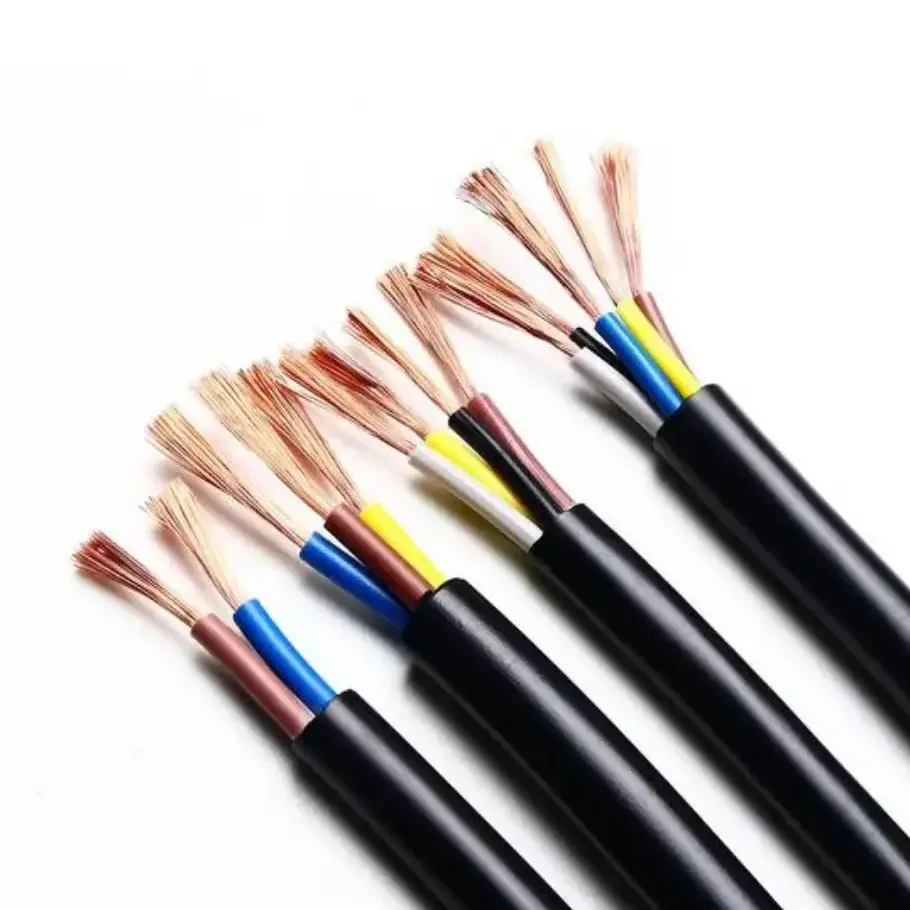

Splétaný měděný vodič

Vodič se skládá z několika jemných měděných pramenů spíše než z jednoho pevného vodiče. Tato konstrukce poskytuje mechanickou flexibilitu potřebnou pro vedení řídicích kabelů kolem svorek, součástí skříně a systémů pro správu kabelů. Odpor vodiče při 20℃ je uveden v tabulce specifikací pro nepokovené i pokovené kovové podmínky.

PVC izolace a plášť

Jako primární izolační materiál kolem vodiče se používá PVC, přičemž konstrukce kabelu zajišťuje elektrické oddělení jednotlivých vodičů od okolního prostředí. Uvedená tloušťka izolace se mění v závislosti na průřezu vodiče, což umožňuje kontrolu specifikace podle zamýšlených požadavků na obvod.

Ovládací kabeláž 450/750V

Jmenovité napětí 450/750 V řadí tento kabel do běžného rozsahu nízkonapěťového ovládání a pomocných kabelů. Je určen spíše pro elektrické řídicí a monitorovací obvody než jako náhrada silových kabelů vybraných pro přenos vyššího napětí. Konečný výběr by se měl řídit požadavky na napětí, proud, instalaci a vybavení celého obvodu.

Aplikační scénáře

Měděný PVC flexibilní ovládací kabel se používá v řídicích a pomocných obvodech, kde trasa vedení zahrnuje skříně, připojení zařízení nebo jiná místa vyžadující snadnější manipulaci při instalaci.

1. Energetický průmysl: Rozvaděče v rozvodnách elektřiny, řídicí kabeláž generátoru a sekundární signální obvody pro rozvodny.

2. Průmyslová automatizace: Vnitřní řídicí kabeláž pro zařízení výrobní linky, obráběcí stroje, ventilátory, vodní čerpadla a sušící zařízení.

3. Podpůrné projekty budov: Moduly centrálního ovládání klimatizace, ovládací skříně výtahů, podzemní strojovny a systémy propojení osvětlení budov.

4. Metalurgická výroba: Automatické ovládací konzoly a signální připojení pro výrobní zařízení v průmyslových dílnách.

5. Obecné podpůrné projekty: Elektrické řídicí obvody pro protipožární spojovací zařízení a zařízení na ochranu životního prostředí pro čištění odpadních vod.

Řešení praktických problémů s kabeláží

1. Směrování přes stísněné prostory

Ovládací skříně a zařízení často obsahují více svorek, komponent a kabelových tras v omezeném prostoru. Lankový vodič usnadňuje vedení a zakončení kabelu tam, kde by se s tuhým vodičem manipulovalo méně pohodlně.

2. Přizpůsobení velikosti vodiče obvodu

Řídicí obvody nevyžadují stejný průřez vodičů. Dostupné velikosti od 0,5 mm² do 6 mm² umožňují, aby specifikace kabelu odpovídaly požadavkům na obvod, podmínkám instalace a elektrickým charakteristikám připojeného zařízení.

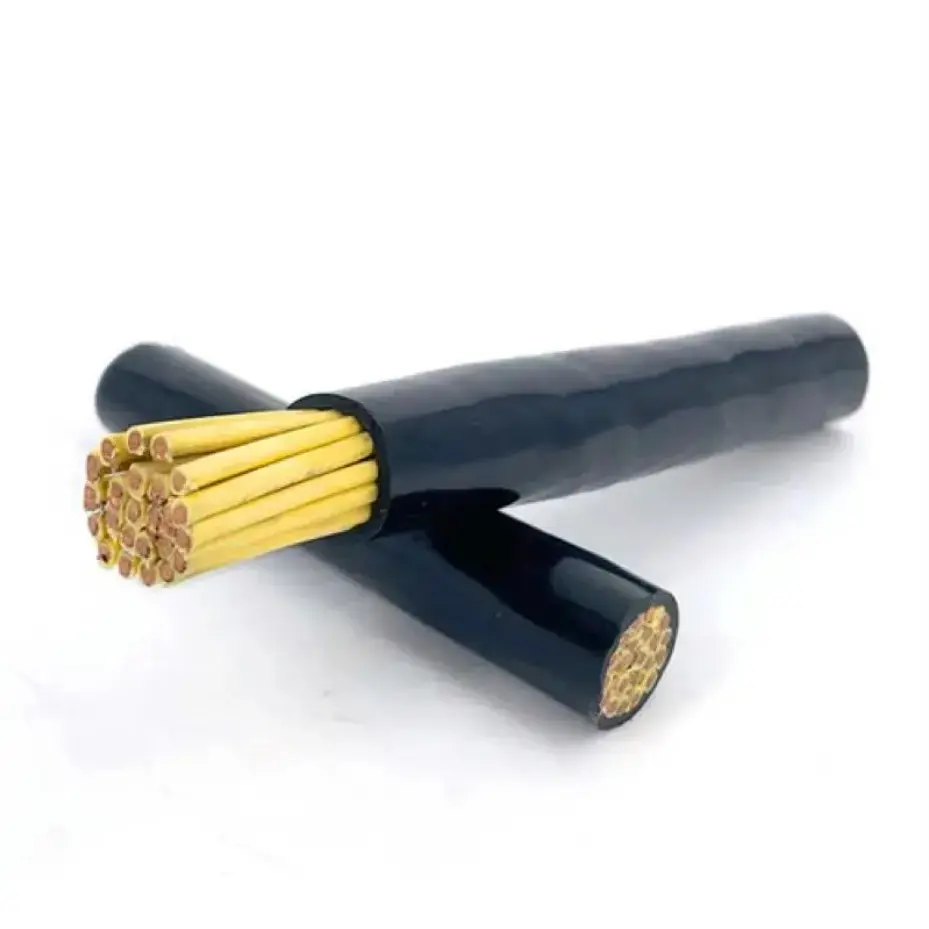

3. Správa vícejádrového řídicího zapojení

Použití vícežilového kabelu může zjednodušit organizaci souvisejících řídicích a monitorovacích obvodů. Množství jádra by mělo být určeno z počtu požadovaných signálů, náhradních obvodů a uspořádání kabeláže zařízení.

4. Udržování konzistentních elektrických parametrů

Odpor vodiče a tloušťka izolace jsou měřitelné parametry, které lze ověřit oproti specifikované konstrukci kabelu. Při zadávání zakázek na projekt by měl být před výrobou nebo expedicí potvrzen požadovaný průřez, konfigurace jádra a příslušná technická dokumentace.

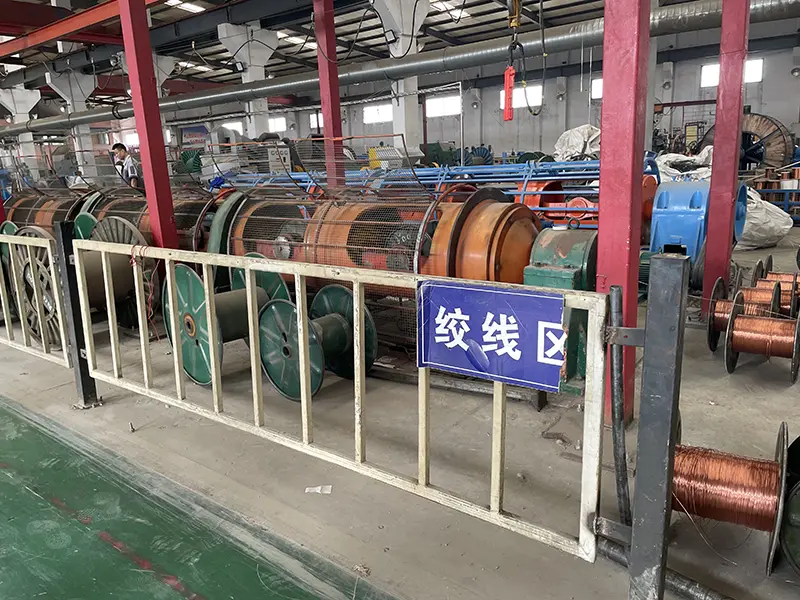

Výroba a ověřování kvality

Při nákupu řídicích kabelů by se hodnocení kvality mělo zaměřit spíše na sledovatelné materiálové specifikace a měřitelné výrobní parametry než na samotný vzhled. Příslušné kontroly mohou zahrnovat konstrukci vodiče, odpor vodiče, rozměry izolace a kontrolu hotového kabelu podle příslušných požadavků na produkt.

Qiancheng může poskytnout specifikace produktu a související technické informace pro výběr projektu. U hromadných nebo projektových zakázek by měl být před zpracováním objednávky potvrzen požadovaný model, průřez vodiče, počet žil, délka kabelu, balení a dokumentace.

Průvodce výběrem specifikace

Při výběru tohoto typu ovládacího kabelu je třeba zvážit několik parametrů společně, spíše než volit velikost vodiče nezávisle.

1. Průřez vodiče: Vyberte podle elektrické zátěže, funkce obvodu a příslušných požadavků na kabeláž.

2. Core Quantity: Určete počet řídicích, monitorovacích a pomocných obvodů, které je třeba nést kabelem.

3. Způsob instalace: Zkontrolujte, zda bude kabel veden skrz skříň, podnos, trubku nebo připojení zařízení, a zvažte požadovanou flexibilitu.

4. Elektrické parametry: Potvrďte jmenovité napětí a přípustný odpor vodiče podle požadavků připojeného řídicího systému.

5. Projektová dokumentace: U inženýrských nebo exportních zakázek potvrďte před odesláním požadovaný list se specifikacemi, kontrolní záznamy a další technické dokumenty.

FAQ

1. Jaké je jmenovité napětí tohoto flexibilního ovládacího kabelu z mědi a PVC?

Jmenovité napětí je 450/750V. Kabel používá lankové měděné vodiče s PVC izolací a je určen pro nízkonapěťové řídicí a pomocné obvody.

2. Jaké velikosti vodičů jsou k dispozici?

Tabulka specifikací pokrývá jmenovité průřezy od 0,5 mm² do 6 mm². Vlastní výběr by měl vycházet z elektrických požadavků a podmínek instalace řídicího obvodu.

3. Můžete poskytnout úplné technické specifikace pro výběr projektu?

Ano. Technické informace mohou být poskytnuty pro použitelnou velikost vodiče a konfiguraci kabelu, včetně průměru vodiče, tloušťky izolace PVC a odporu vodiče 20℃ DC.

4. Kde se tento kabel běžně používá?

Může být použit v rozvodných skříních, zařízeních průmyslové automatizace, řídicích systémech výtahů, centrálních řízeních klimatizace, hutnických zařízeních a elektrických řídicích systémech ochrany životního prostředí.

5. Jak by měl být vybrán kabel pro nový řídicí systém?

Nejprve si ověřte jmenovité napětí, průřez vodiče, požadovaný počet žil, způsob instalace a podmínky prostředí. Specifikace kabelu pak může být přizpůsobena elektrickým a mechanickým požadavkům systému.

6. Lze upravit délku kabelu a další specifikace?

Délku kabelu a požadavky na konfiguraci lze projednat podle projektu. U nestandardních zakázek je třeba před výrobou potvrdit požadovaný rozměr vodiče, množství žil, délku, balení a technickou dokumentaci.
