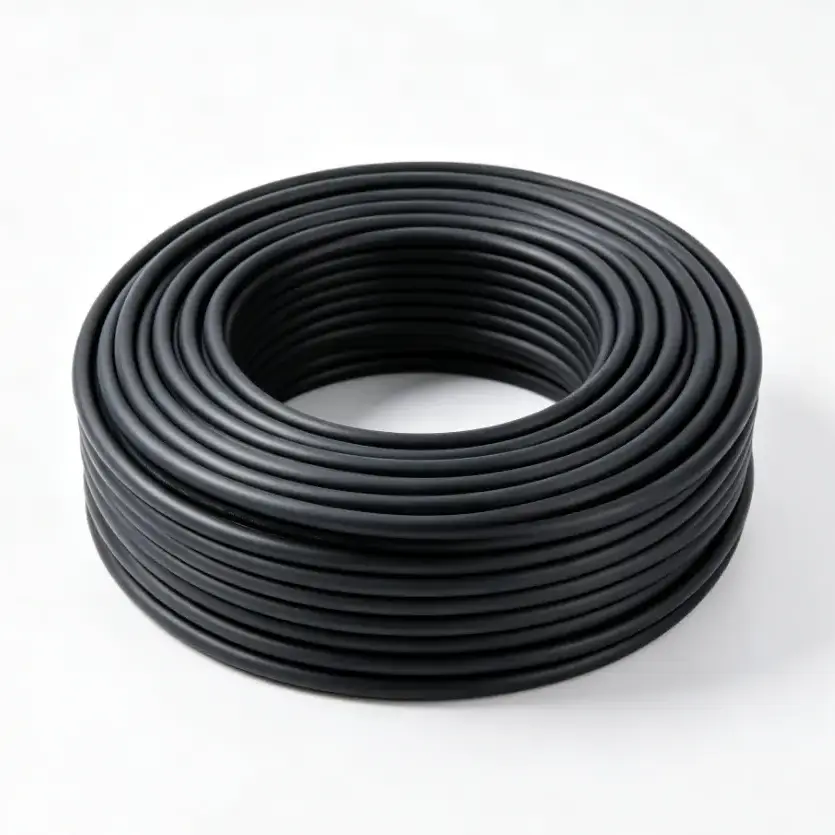

Kabel pro řízení vysoké teploty

Základní modely: KGG, KFF atd. Izolační materiál: silikonová pryž nebo fluoroplast.

High Temperature Control Cable je speciální kabel pro přenos řídicích a monitorovacích signálů v pracovních prostředích se zvýšenou teplotou. Jako vodič používá vysoce čistou bezkyslíkatou měď se silikonovou pryží nebo fluoroplastovou izolací a volitelnými strukturami stínění a ochranného pláště. Vícepramenný vodič poskytuje flexibilitu pro kabeláž zařízení, zatímco materiály izolace a pláště lze volit podle provozní teploty a okolních podmínek.

Tato konstrukce je určena pro aplikace, kde je teplotní odolnost důležitou součástí výběru kabelu. Typické aplikace zahrnují metalurgii, tepelné zpracování, průmyslové pece, zařízení pro tepelné zpracování a další průmyslové řídicí systémy. Skutečná specifikace kabelu by měla být zvolena podle trvalé teploty, špičkové teploty, elektrických požadavků, podmínek instalace a vystavení oleji, vlhkosti nebo korozivním médiím.

Specifikace produktu Tabulka rozměrů a technických parametrů

Materiál a konstrukce

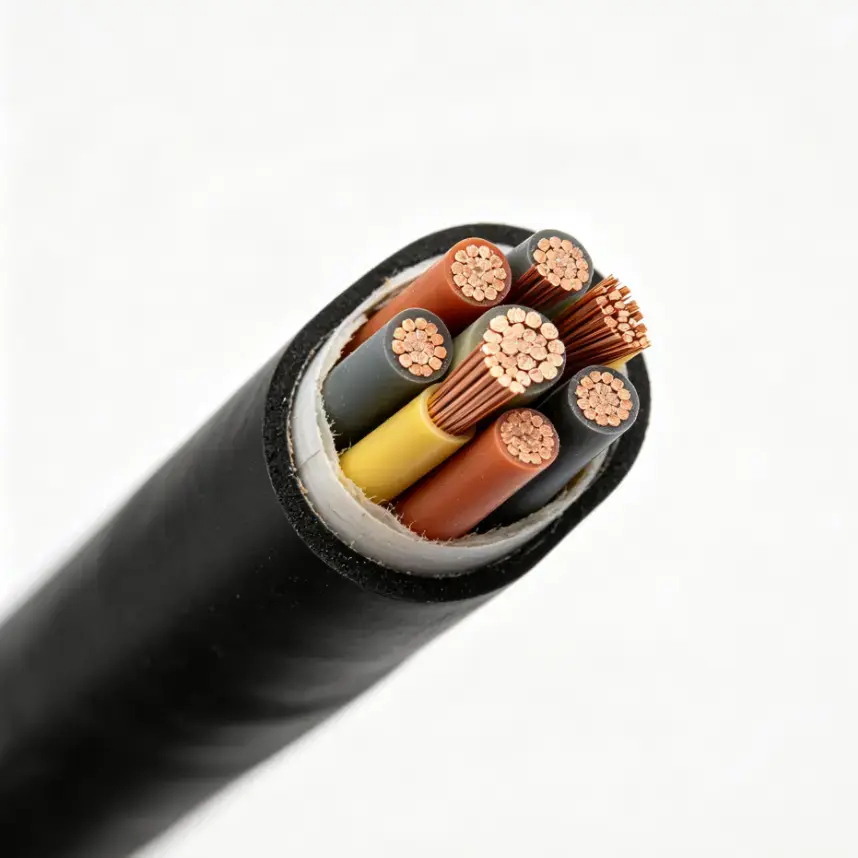

1. Vysoce čistý bezkyslíkatý měděný vodič

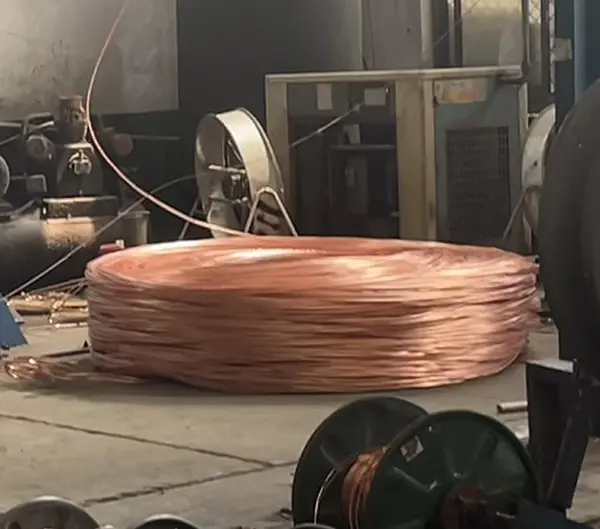

Vodič je vyroben z vysoce čisté bezkyslíkaté mědi ve vícepramenné flexibilní konstrukci. Ve srovnání s pevným pevným vodičem je lanková struktura vhodnější pro vedení kolem zařízení a ovládacích skříní. Dostupný průřez vodičů je 0,5 mm² až 10 mm² podle uvedeného rozsahu specifikací.

2. Silikonová nebo fluoroplastová izolace

Silikonová pryž a fluoroplast poskytují tepelně odolné izolační možnosti pro různé provozní podmínky. Výběr materiálu by měl vzít v úvahu spíše trvalou pracovní teplotu, krátkodobé vystavení teplotám, mechanické požadavky a okolní prostředí než samotnou teplotu.

3. Volitelné stínění pro řídicí obvody

Kabel může být vybaven opletením měděným drátem nebo omotáním měděnou páskou, pokud je požadováno stínění. Specifikovaná míra pokrytí stíněním je ≥80 %. Stínění je zvláště důležité tam, kde jsou řídicí nebo monitorovací obvody instalovány v blízkosti zařízení, které může generovat elektrické rušení.

4. Více možností materiálu pláště

Vnější plášť může používat vysokoteplotně odolný nízkokouřový bezhalogenový nehořlavý PVC, silikonový kaučuk, fluoroplast nebo nitrilový plášť. Dostupná konstrukce poskytuje různé kombinace teplotní odolnosti a odolnosti vůči oleji, kyselinám, zásadám a dalším průmyslovým podmínkám.

Úvahy o výkonu a aplikaci

Pracovní teplota ovládacího kabelu je dána kompletní konstrukcí kabelu, včetně vodiče, izolace, pláště a podmínek instalace. Z tohoto důvodu by měly být před výběrem specifikace společně potvrzeny teplotní třídy, vystavení prostředí a elektrické požadavky.

1. Dlouhodobé a krátkodobé teplotní požadavky

Dostupné stupně dlouhodobé provozní teploty jsou 90℃, 180℃ a 200℃. V závislosti na zvolené konstrukci může krátkodobá špičková teplota dosáhnout 250 ℃ až 280 ℃. Verze silikonového kaučuku a fluoroplastu FEP také odolávají teplotám až -60 °C. Zvolená třída by měla odpovídat skutečnému teplotnímu profilu zařízení.

2. Elektrický výkon pro řídicí a monitorovací obvody

Bezkyslíkatý měděný vodič poskytuje požadovanou elektrickou cestu pro řídicí a monitorovací signály, zatímco izolační odpor a výdržné napětí poskytují měřitelné indikátory elektrického výkonu. V případě elektromagnetického rušení lze specifikovat stínění měděným opředením nebo měděnou páskou.

3. Odolnost vůči průmyslovým pracovním podmínkám

Oblasti s vysokou teplotou mohou také obsahovat olej, vlhkost, prach, kyselé nebo zásadité látky. Plášť by proto měl být vybrán podle skutečného okolního média. Silikonový kaučuk, fluoroplastový a nitrilový plášť lze zvážit pro různé kombinace teplot a vystavení prostředí.

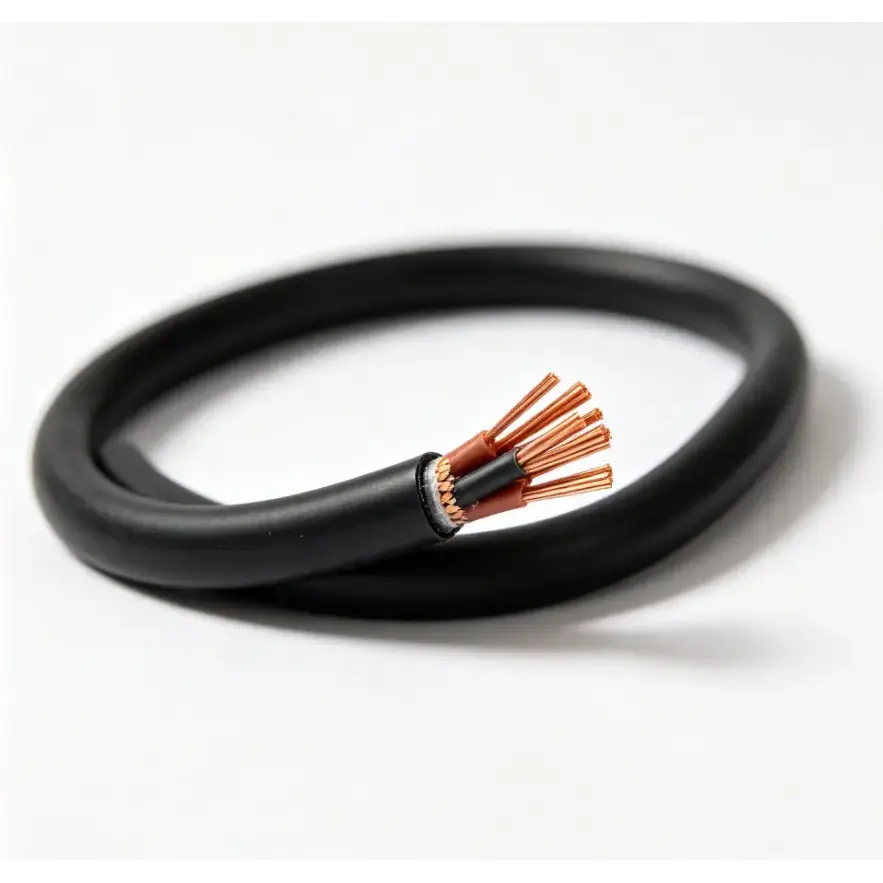

4. Flexibilní instalace kolem zařízení

Konstrukce vícežilových vodičů podporuje flexibilní vedení kolem průmyslových strojů, ovládacích skříní a tepelných zařízení. Množství žil, průřez vodičů a celková konstrukce kabelu by měly být přizpůsobeny dostupnému instalačnímu prostoru a požadavkům na okruh.

Typické průmyslové aplikace

Tento kabel se používá pro řídicí, monitorovací a signální obvody v průmyslovém prostředí, kde vysoké teploty ovlivňují výběr kabelu. Mezi typické aplikace patří:

●Hutnictví a zařízení na zpracování kovů

● Linky pro tepelné zpracování a zařízení pro tepelné zpracování

●Průmyslové pece a topné systémy

●Vysokoteplotní výrobní stroje

●Průmyslové ovládací skříně a připojení zařízení

●Obvody pro monitorování a řízení teploty

●Zařízení vystavené oleji, vlhkosti, prachu nebo korozivním průmyslovým médiím

Kontrola kvality a technické ověřování

Při pořizování průmyslových kabelů by se ověřování produktu mělo zaměřit na měřitelnou konstrukci a elektrické parametry. Mezi klíčové položky patří materiál vodiče, průřez vodiče, množství jádra, izolační materiál, konstrukce pláště, jmenovité napětí, izolační odpor, odpor vodiče a výdržné napětí.

Výrobní kontrola může zahrnovat kontrolu rozměrů, testování odporu vodičů, testování izolačního odporu a testování výdržného napětí při výkonu a kmitočtu podle příslušné specifikace produktu. U inženýrských a exportních zakázek lze potvrdit technickou dokumentaci a záznamy o zkouškách podle požadované specifikace a projektových podmínek.

Co je třeba potvrdit před objednávkou?

U specifikace vysokoteplotního ovládacího kabelu by měly být před cenovou nabídkou nebo výrobou potvrzeny následující informace:

●Trvalá provozní teplota a možná krátkodobá špičková teplota

●Požadovaný průřez vodiče a počet žil

● Požadavky na jmenovité napětí a elektrický výkon

●Zda je vyžadováno měděné opředení nebo stínění měděnou páskou

●Požadovaný materiál pláště a odolnost vůči vlivům prostředí

●Vystavení oleji, kyselinám, zásadám, vlhkosti, prachu nebo korozivním médiím

●Požadované vlastnosti zpomalující hoření nebo ohnivzdorné vlastnosti

●Požadavky na délku kabelu, balení a technickou dokumentaci

FAQ

1. Jakou teplotu vydrží tento vysokoteplotní řídicí kabel nepřetržitě?

Dostupné stupně dlouhodobé provozní teploty zahrnují 90℃, 180℃ a 200℃. V závislosti na zvolené konstrukci může krátkodobá špičková teplota dosáhnout 250 ℃ až 280 ℃. Verze silikonového kaučuku a fluoroplastu FEP také odolávají nízkým teplotám až do -60 °C.

2. Jaký materiál vodiče je použit?

Vodič používá vysoce čistou bezkyslíkatou měď ve vícepramenné flexibilní konstrukci. Dostupný průřez vodičů je 0,5 mm² až 10 mm² podle uvedené technické specifikace.

3. Lze přidat stínění?

Ano. Volitelné stínění zahrnuje opletení měděným drátem nebo omotání měděnou páskou se specifikovanou mírou pokrytí stíněním ≥80 %. Strukturu stínění lze volit podle řídicího systému a elektromagnetického prostředí.

4. Můžete přizpůsobit žíly kabelu, průřez, stínění a třídy zpomalující hoření?

Ano. Uvedená konstrukce podporuje 2 až 61 žil a průřezy vodičů od 0,5 mm² do 10 mm². Požadavky na stínění, materiál pláště, nehořlavé nebo ohnivzdorné požadavky a délku kabelu lze potvrdit podle aplikace a technické specifikace.

5. Je kabel vhodný pro vystavení olejům, kyselinám a zásadám?

Dostupné možnosti pláště zahrnují silikonovou pryž, fluoroplast, nitrilovou směs pláště a PVC odolné vůči vysokým teplotám. Tam, kde jsou přítomny oleje, kyseliny, zásady, vlhkost nebo korozivní média, by měl být materiál pláště vybrán podle aktuálního pracovního prostředí.

6. Jaké informace jsou potřebné pro hromadnou zakázku zahraničního obchodu?

Uveďte prosím požadovaný průřez vodiče, počet žil, provozní teplotu, jmenovité napětí, požadavek na stínění, materiál pláště, délku kabelu, prostředí aplikace a platné technické normy. Tyto detaily umožňují potvrzení konstrukce kabelu a výrobní specifikace před cenovou nabídkou.
