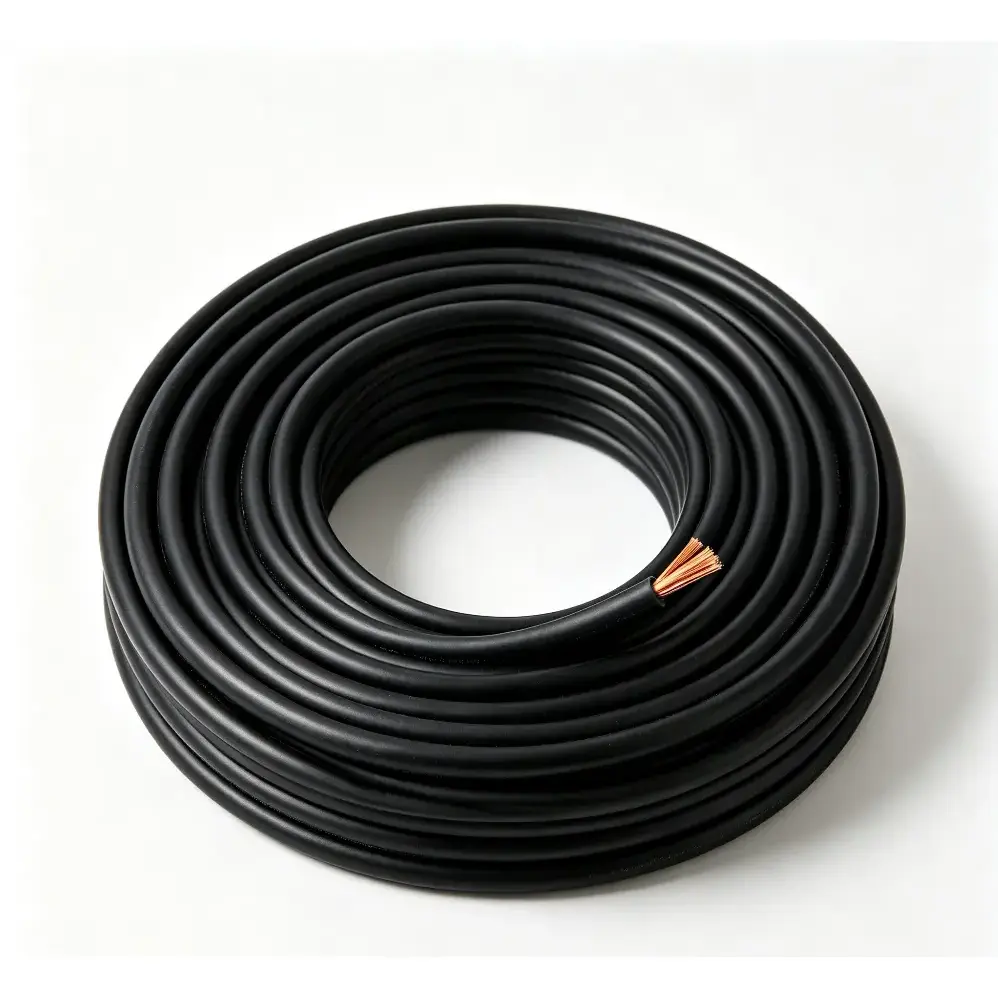

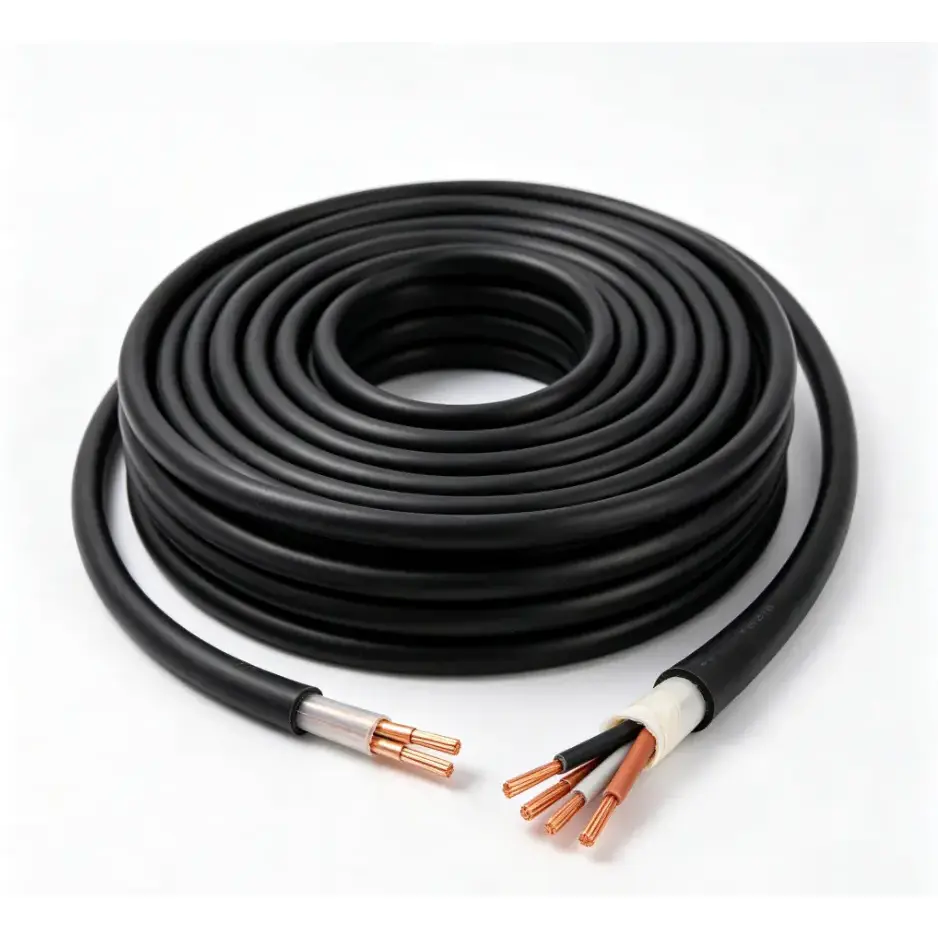

Měděný PVC Ohnivzdorný flexibilní ovládací kabel

Modely produktů: N(NH)-KVVR, N(NH)-KVVRP atd.

Ohnivzdorný flexibilní řídicí kabel z mědi a PVC je určen pro řídicí a signální obvody, kde je třeba společně zvážit požadavky na flexibilní instalaci a požární odolnost. Používá ohebné měděné vodiče třídy 5, slídovou pásku ohnivzdornou vrstvu a extrudovanou PVC izolaci a plášť. Tato konstrukce má pomoci zachovat integritu obvodu po určitou dobu v podmínkách požáru v závislosti na příslušné konfiguraci kabelu a požadavcích na zkoušky.

Díky flexibilní struktuře vodičů je kabel vhodný pro rozvaděče, protipožární systémy, mechanická a elektrická zařízení a průmyslové obvody automatického ovládání, kde opakované ohýbání nebo stísněné prostory kabelů mohou ztížit instalaci. Výběr kabelu by měl být založen na průřezu vodiče, počtu žil, způsobu instalace, požadavcích na požární odolnost a elektrických charakteristikách připojeného zařízení.

Specifikace produktu Tabulka rozměrů a technických parametrů

Konstrukce a výkon

Konstrukce kabelu kombinuje ohebný měděný vodič se slídovou páskou ohnivzdornou vrstvou a PVC izolací a pláštěm. Každá část má specifickou funkci v celkové struktuře kabelu, takže požadovaná specifikace by měla být zvolena podle řídicího obvodu, prostředí instalace a příslušných požadavků na požární vlastnosti.

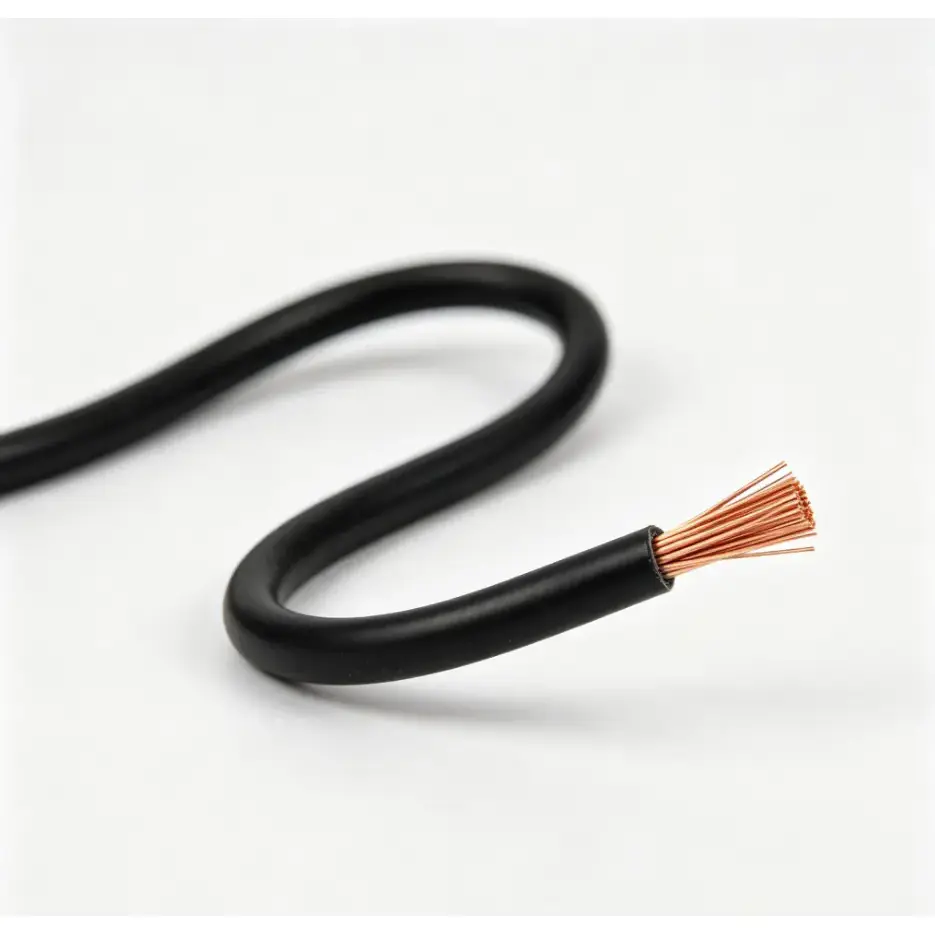

Flexibilní měděný vodič třídy 5

Konstrukce vícežilového vodiče poskytuje větší flexibilitu než plný vodič stejného jmenovitého průřezu. To je užitečné pro kabeláž skříně, připojení zařízení a instalace, kde kabel musí procházet omezenými prostory nebo kolem součástí zařízení.

Ohnivzdorná vrstva slídové pásky

Slídová páska je zabudována jako ohnivzdorná vrstva kolem vodiče. V ohnivzdorné konstrukci kabelu je tato vrstva určena k ochraně vodivé cesty, když je kabel vystaven zvýšeným teplotám nebo plameni po dobu definovanou příslušnými testovacími podmínkami.

PVC izolace a plášť

Extrudovaná PVC izolace zajišťuje elektrické oddělení mezi vodičem a okolními kabelovými komponenty, zatímco vnější plášť poskytuje dodatečnou mechanickou ochranu a ochranu životního prostředí. Tloušťka izolace se liší podle jmenovitého průřezu, jak je uvedeno v tabulce specifikací výše.

Kde se používá

Ohnivzdorný ohebný řídicí kabel z mědi a PVC je určen pro řídicí a signální kabeláž, kde je kontinuita obvodu za specifikovaných požárních podmínek důležitým konstrukčním hlediskem. Typické aplikace zahrnují protipožární skříně, systémy požární ochrany budov, mechanická a elektrická zařízení, řídicí systémy související s napájením a instalace průmyslové automatizace.

V uzavřených rozvaděčích nebo krytech zařízení může konstrukce flexibilních vodičů zjednodušit vedení ve srovnání s méně flexibilními konstrukcemi kabelů. U průmyslových instalací by měl konečný výběr také zohledňovat okolní teplotu, uspořádání kabelového žlabu nebo vedení, požadavky na ohyb, vlhkost, olej nebo jiné prostředí a elektrické zatížení připojeného řídicího obvodu.

Ověření kvality a specifikace

U tohoto typu kabelu by hodnocení kvality mělo být založeno na měřitelné konstrukci a elektrických parametrech spíše než na samotném vzhledu. Průřez vodiče, odpor vodiče, tloušťka izolace, ohnivzdorná vrstva, počet žil a příslušné požadavky na požární vlastnosti by měly být zkontrolovány podle dohodnuté specifikace.

Před výrobou nebo expedicí lze projektovou dokumentaci sladit s požadovaným modelem, průřezem, počtem žil, typem vodiče a požadavky na zkoušky. U strojírenských aplikací mohou zákazníci také potvrdit, zda jsou před hromadnou výrobou vyžadovány další kontrolní záznamy, technická data nebo vzorky.

Co je třeba potvrdit před objednávkou?

Příslušná specifikace závisí na řídicím systému a podmínkách instalace. Před zadáním objednávky je užitečné potvrdit následující body:

1. Průřez vodiče podle požadavků na obvod a příslušných elektrických výpočtů.

2. Požadované množství jádra a zda je potřeba standardní nebo přizpůsobená konfigurace jádra.

3. Požadavky na odolnost proti ohni a příslušný projekt nebo zkušební norma.

4. Způsob instalace, včetně zapojení rozvodné skříně, instalace vedení, instalace kabelového žlabu nebo připojení zařízení.

5. Požadovaná délka kabelu, balení, dokumentace a požadavky na kontrolu pro projekt.

FAQ

1. Dokáže tento měděný PVC ohnivzdorný flexibilní řídicí kabel zachovat kontinuitu obvodu během požáru?

Kabel je navržen se slídovou páskou ohnivzdornou vrstvou, která pomáhá udržet vodivou cestu po určitou dobu za příslušných podmínek požárních zkoušek. Skutečná odolnost proti ohni závisí na konstrukci kabelu, způsobu instalace a požadavcích na zkoušky specifikovaného produktu.

2. Jaký materiál vodiče je použit v tomto kabelu?

Používá ohebné měděné vodiče. Konfigurace vodiče a maximální průměr jednoho vodiče se liší podle jmenovitého průřezu s příslušnými hodnotami uvedenými v technické tabulce.

3. Jaké průřezy a množství jádra jsou k dispozici?

Uvedené průřezy jsou 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² a 6 mm². Doporučená množství jádra zahrnují 2 až 61 jader v konfiguracích uvedených v tabulce a přizpůsobená množství jádra lze projednat podle požadavků projektu.

4. Lze kabel přizpůsobit projektu?

Ano. Množství jádra a délku kabelu lze přizpůsobit podle specifikace projektu. Před výrobou by měl být potvrzen požadovaný průřez vodiče, konfigurace jádra, ohnivzdorná konstrukce, podmínky instalace a požadavky na dokumentaci.

5. Kde se tento typ kabelu běžně používá?

Typické aplikace zahrnují protipožární skříně, systémy protipožární ochrany budov, mechanická a elektrická zařízení, průmyslové řídicí obvody a další instalace, kde je vyžadována flexibilní kabeláž a ohnivzdorná kabelová konstrukce.

6. Jaké technické informace by měly být poskytnuty pro cenovou nabídku?

Pro přesnou cenovou nabídku a kontrolu specifikací uveďte požadovaný model, průřez vodiče, počet žil, délku kabelu, prostředí instalace a příslušné požadavky na požární odolnost. Pokud jsou k dispozici, lze k potvrzení konstrukce kabelu před výrobou použít také projektové výkresy nebo technické specifikace.
